HCK-GL
带透明保护装置的柱式液位指示器，适用于*基溶液（Elesa）
ELESA 原创设计
|
标准件 |
主尺寸 |
安装孔 |
C # |
重量 |
||||||||||||
|
代码 |
说明 |
代码 |
说明 |
f |
d |
A |
B |
C |
L |
l1 |
l2 |
r |
d '-0.2 |
f '±0.2 |
[Nm] |
g |
|
111004 |
HCK.76-GL-M10 |
111005 |
HCK.76-GL-SST-M10 |
76 |
M10 |
20 |
33 |
33 |
113 |
35.5 |
42 |
18.5 |
10.5 |
76 |
12 |
183 |
|
111014 |
HCK.127-GL-M12 |
111015 |
HCK.127-GL-SST-M12 |
127 |
M12 |
20 |
33 |
33 |
164 |
46.5 |
71 |
18.5 |
12.5 |
127 |
12 |
220 |
|
111024 |
HCK.176-GL-M12 |
111025 |
HCK.176-GL-SST-M12 |
176 |
M12 |
20 |
33 |
33 |
213 |
46.5 |
120 |
18.5 |
12.5 |
176 |
12 |
250 |
|
111034 |
HCK.254-GL-M12 |
111035 |
HCK.254-GL-SST-M12 |
254 |
M12 |
20 |
33 |
33 |
291 |
46.5 |
198 |
18.5 |
12.5 |
254 |
12 |
298 |
|
111044 |
HCK.381-GL-M12 |
111045 |
HCK.381-GL-SST-M12 |
381 |
M12 |
20 |
33 |
33 |
418 |
46.5 |
325 |
18.5 |
12.5 |
381 |
12 |
377 |
|
111054 |
HCK.508-GL-M12 |
111055 |
HCK.508-GL-SST-M12 |
508 |
M12 |
20 |
33 |
33 |
545 |
46.5 |
452 |
18.5 |
12.5 |
508 |
12 |
455 |
Technical information

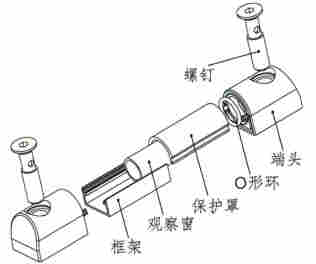

安装端
玻璃纤维加固聚酰胺基 (PA) 高科技聚合体，黑色。
支架
铝，本色。
柱式液位观察窗
Pyrex耐热透明玻璃管，同样适用于*基溶液。
*的液位可视性，即使从侧面也能够观察到液位位置。
透明的正面保护装置（抗意外冲击）
聚碳酸脂 (PC) ，清洗时可抽出。
螺钉、螺母和垫圈
- HCK-GL：内六角螺钉，镀锌钢螺母和垫圈。
- HCK-GL-SST：AISI 303不锈钢内六角螺钉，AISI 304不锈钢螺母和垫圈。
密封环
- HCK-GL： O型橡胶密封环。
- HCK-GL-SST： VITON®*合成橡胶O型密封环。
带刻度的反差屏
自粘塑料材料，耐油液、油脂。
安装在铝制保护装置上。
*连续工作温度
- HCK-GL：100°C（使用油液、水及*基液）。
- HCK-GL-SST：130°C（使用油液、水及*基液）。
实验室测试结果显示，在高达150/160°C及5/6 bar压力下，该款指示器具有极好的耐高温性能。
技术参数
在23°C下，对使用CB68矿物油（依据ISO3498）、水、水/*基溶液(50%)的指示器进行测试，在相对有限的时间内，指示器的耐压能力很强，甚至能承受过30 bar的压力。
如所用指示器需接触其它油液或液体，或需在不同的压力和温度下使用指示器，请联系ELESA技术部。在任何情况下，均建议根据实际工作情况验证产品的适用性。
可按需提供以下特殊款式
- 聚酰胺基高科技聚合体浮子（见HCK.127），红色。
- 可扩展采用NBR橡胶浮子（见HCK.176），黑色，采用AISI 316不锈钢螺旋结构满足特殊应用、粘性液体、高温环境等。
- 柱式液位观察窗有效观察长度 (l2) 大于452 mm，安装孔中心距 (f) 达1.500 mm。
- 在50°C、60°C、70°C及80°C处预设电子传感器支架。
- 根据客户需求提供不同特殊材料的密封环。
- 内置红色指示线温度计。
- 外部刻度温度计（图1），具有测量流体温度的内部探针。
- 电子液位传感器（图2，见HCK.254），可根据实际需要沿指示器的轴向安装。可选项包括右侧连接器 (DX)、左侧连接器 (SX)、常闭 (NC)、常开 (NO)。
- 镀镍黄铜自攻螺钉（图3），安装在产品较低的安装端，用于维护时拆除指示器。
SLCK
用于HCK. 和 HCK-GL 液位指示器的液位电控套件
|
标准件 |
重量 |
|
|
代码 |
说明 |
g |
|
110081 |
SLCK-NO |
235 |
|
110083 |
SLCK-NC |
235 |
|
110085 |
SLCK-NO-NC |
235 |
|
110087 |
SLCK-NC-NC |
235 |
|
110089 |
SLCK-NO-NO |
235 |
