原装进口GANTER GN 810 GN810-NI GN810.1 GN810.1-NI垂直夹具 水平基座/垂直座

发布时间：2019-08-02

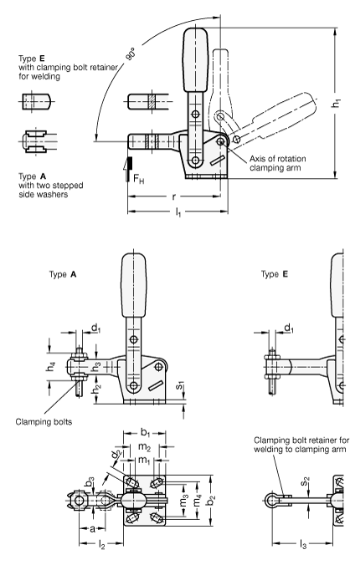

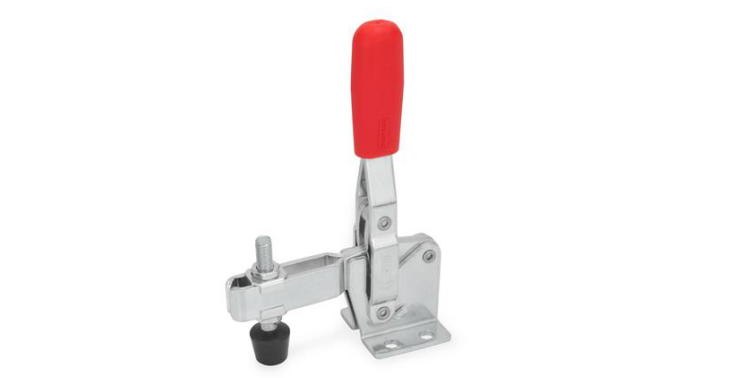

GN 810

带水平基座的垂直夹具


标准件

主尺寸

夹持力

说明

a~

b1

b2

b3

d1

d2 ≈

h1 ≈

h2

h3

h4

l1 ≈

l2 ≈

l3 max

m1

m2

m3

m4

r ≈

s1

s2

FH [N]

GN 810-70-A

GN 810-75-A

20

29

34

5.2

M5

4.5

98

20.5

11

-

66.5

31.5

-

15

16

24

24

62.5

2

-

750

GN 810-125-A

GN 810-130-A

28

35

42

6.2

M6

5.5

142

28

16

-

85

42

-

12.5

19

27

29

79.5

2.5

-

1050

GN 810-200-A

GN 810-230-A

40

43

45

8.5

M8

6.5

168

33.5

18

-

110.5

58

-

19

20

32

32

104

3

-

2000

GN 810-300-A

GN 810-330-A

43

50

65

10.5

M10

8.5

195

43

22

-

129

66

-

29

32

45

46

122

3.5

-

2400

GN 810-400-A

GN 810-430-A

64

58

65

12.5

M12

8.5

247

55.5

26

-

164

88

-

32

32

45

45

156

4

-

2800

GN 810-500-A

GN 810-530-A

90

80

95

12.5

M12

12.5

303

84.5

32

-

223

125

-

50

51

70

70

212

7

-

4500

GN 810-70-E

GN 810-75-E

-

29

34

-

M5

4.5

98

20.5

11

-

67

-

41

15

16

24

24

62.5

2

4

750

GN 810-125-E

GN 810-130-E

-

35

42

-

M6

5.5

142

28

14

-

86

-

54

12.5

19

27

27

79.5

2.5

5

1050

GN 810-200-E

GN 810-230-E

-

43

45

-

M8

6.5

168

33.5

18

-

112

-

73

19

20

32

32

104

3

6

2000

GN 810-300-E

GN 810-330-E

-

50

65

-

M10

8.5

195

43

22

-

130.5

-

86

29

32

46

45

122

3.5

7

2400

GN 810-400-E

GN 810-430-E

-

58

65

-

M12

8.5

247

55.5

26

-

166

-

114

32

32

45

45

156

4

10

2800

GN 810-500-E

GN 810-530-E

-

80

95

-

M12

12.5

303

84.5

32

-

225

-

152

50

51

70

70

212

7

10

4500

GN 810-75-C

20

29

34

5.2

M5

4.5

98

20.5

11

19

66.5

31.5

-

15

16

24

24

62.5

2

-

750

GN 810-130-C

28

35

42

6.2

M6

5.5

142

28

16

25.5

85

42

-

12.5

19

27

27

79.5

2.5

-

1050

GN 810-230-C

40

43

45

8.5

M8

6.5

168

33.5

18

30

110.5

58

-

19

20

32

32

104

3

-

2000

GN 810-330-C

43

50

65

10.5

M10

8.5

195

43

22

37

129

66

-

29

32

45

45

122

3.5

-

2400

GN 810-430-C

64

58

65

12.5

M12

8.5

247

55.5

26

43

164

88

-

32

32

45

45

156

4

-

2800

GN 810-530-C

90

80

95

12.5

M12

12.5

303

84.5

32

49

223

125

-

50

51

70

70

212

7

-

4500

Technical information

钢板本体和金属零件

C10钢质，镀锌、表面硬化和蓝钝处理。
- A型：两边带有分级垫圈的叉形夹紧臂。
- E型：带有焊接用螺栓固定器的实心夹紧臂。

轴承销

调质钢

轴承铆钉

钢质，表面硬化处理（尺寸≥200）。

手柄

防油、固塑、红色。

特征及应用

所有运动部件，均由的润滑脂进行润滑。夹紧臂是由实心、可用于重载场合的加固金属板制成的。在闭合过程中，夹紧臂受两侧导轨控制，从而防止受到可能的侧向推力的影响。


GN 810-NI

带垂直座的垂直夹具




Technical information

钢板本体和金属零件

AISI304不锈钢.
- B型：两边带有分级垫圈的叉形夹紧臂。
- F型：带有焊接用螺栓固定器的实心夹紧臂。

轴承销

AISI304不锈钢。

轴承铆钉

AISI304不锈钢。

手柄

防油、固塑、红色。

特征及应用

所有运动部件，均由的润滑脂进行润滑。夹紧臂是由实心、可用于重载场合的加固金属板制成的。在闭合过程中，夹紧臂受两侧导轨控制，从而防止受到可能的侧向推力的影响。
AISI304不锈钢具有耐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可以使用由该材料制成的带垂直座的垂直夹具。


GN 810.1

带垂直座的垂直夹具


标准件

主尺寸

夹持力

说明

a ≈

b1

b2

b3

b4

d1

d2 ≈

h1 ≈

h2

h3

h4

l1

l2

l3.

m1

m2

m3

m4

r ≈

s

FH [N]

GN 810.1-75-B

20

29

8

4

5.2

M5

4.5

109

32

11

-

66.5

31.5

-

15

16

5

5

62.5

-

750

GN 810.1-130-B

28

35

10

5

6.2

M6

5.5

156

41.5

16

-

85

42

-

12.5

19

6.5

7.5

79

-

1050

GN 810.1-230-B

40

43

12

6

8.5

M8

6.5

183

48

18

-

110.5

58

-

19

20

6.5

6.5

104

-

2000

GN 810.1-330-B

43

50

14

7

10.5

M10

8.5

218

66

22

-

129

66

-

28.7

32.3

10

9.5

122

-

2400

GN 810.1-430-B

64

58

18

10

12.5

M12

8.5

268

77.5

26

-

164

88

-

32

32

10

10

156

-

2800

GN 810.1-530-B

90

77

18

10

12.5

M12

12.5

337

117.5

32

-

223

128

-

50

51

12.5

12.5

212

-

4500

GN 810.1-75-BC

20

29

8

4

5.2

M5

4.5

109

32

11

19

66.5

31.5

-

15

16

5

5

62.5

-

750

GN 810.1-130-BC

28

35

10

5

6.2

M6

5.5

156

41.5

16

25.5

85

42

-

12.5

19

6.5

6.5

79

-

1050

GN 810.1-230-BC

40

43

12

6

8.5

M8

6.5

183

48

18

30

110.5

58

-

19

20

6.5

6.5

104

-

2000

GN 810.1-330-BC

43

50

14

7

10.5

M10

8.5

218

66

22

37

129

66

-

28.7

32.3

10

10

122

-

2400

GN 810.1-430-BC

64

58

18

10

12.5

M12

8.5

268

77.5

26

43

164

88

-

32

32

10

10

156

-

2800

GN 810.1-530-BC

90

77

18

10

12.5

M12

12.5

337

117.5

32

49

223

128

-

50

51

12.5

12.5

212

-

4500

GN 810.1-75-F

-

29

8

4

-

M5

4.5

109

32

11

-

67

-

41

15

16

5

5

62.5

4

750

GN 810.1-130-F

-

35

10

5

-

M6

5.5

156

42.5

16

-

86

-

54

12.5

19

6.5

6.5

79

5

1050

GN 810.1-230-F

-

43

12

6

-

M8

6.5

183

48

18

-

112

-

73

19

20

6.5

6.5

104

6

2000

GN 810.1-330-F

-

50

14

7

-

M10

8.5

218

66.5

22

-

130.5

-

86

28.7

32.3

10

10

122

7

2400

GN 810.1-430-F

-

58

18

10

-

M12

8.5

268

77.5

26

-

166

-

114

32

32

10

10

156

10

2800

GN 810.1-530-F

-

77

18

10

-

M12

12.5

337

117.5

32

-

225

-

155

50

51

12.5

12.5

212

10

4500



GN 810.1-NI

不锈钢带垂直座的垂直夹具

标准件

主尺寸

夹持力

说明

a~

b1

b2

b3

b4

d1

d2

h1

h2

h3

h4~

l1

l2

l3 max.

m1

m2

m3

m4

r

s

FH [N]

GN 810.1-75-B-NI

20

29

8

4

5.2

M5

4.5

109

32

11

-

66.5

31.5

-

15

16

5

5

62.5

-

750

GN 810.1-130-B-NI

28

35

10

5

6.2

M6

5.5

156

42.5

16

-

85

42

-

12.5

19

6.5

7.5

79

-

1050

GN 810.1-230-B-NI

40

43

12

6

8.5

M8

6.5

183

48

18

-

110.5

58

-

19

20

6.5

6.5

104

-

2000

GN 810.1-75-BC-NI

20

29

8

4

5.2

M5

4.5

109

32

11

19

66.5

31.5

-

15

16

5

5

62.5

-

750

GN 810.1-130-BC-NI

28

35

10

5

6.2

M6

5.5

156

42.5

16

25.5

85

42

-

12.5

19

6.5

7.5

79

-

1050

GN 810.1-230-BC-NI

40

43

12

6

8.5

M8

6.5

183

48

18

30

110.5

58

-

19

20

6.5

6.5

104

-

2000

GN 810.1-75-F-NI

-

29

8

4

-

M5

4.5

109

32

11

-

67

-

41

15

16

5

5

62.5

4

900

GN 810.1-130-F-NI

-

35

10

5

-

M6

5.5

156

42.5

16

-

86

-

54

12.5

19

6.5

7.5

79

5

1600

GN 810.1-230-F-NI

-

43

12

6

-

M8

6.5

183

48

18

-

112

-

73

19

20

6.5

6.5

104

6

2200
