原装进口 GANTER GN812 GN813 GN820 重载型垂直夹具水平夹具垂直基座/水平基座钢质/不锈钢

发布时间：2019-08-02

GN 812

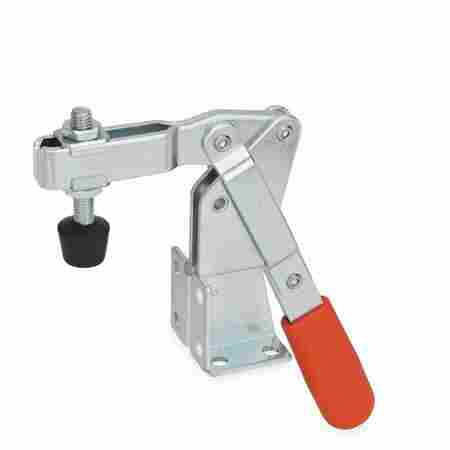

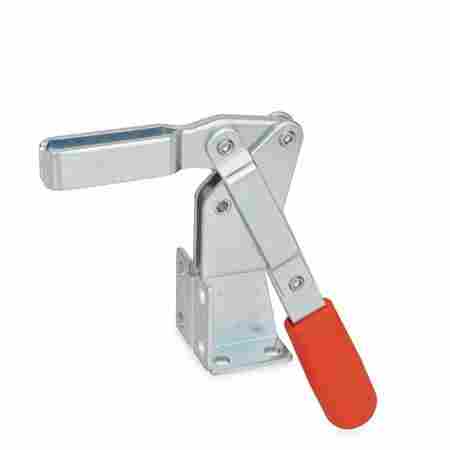

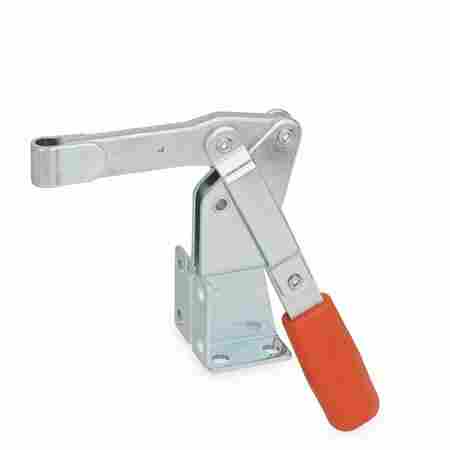

垂直夹具

标准件	主尺寸																							夹持力	重量
说明	a	b₁	b₂	b₃	b₄	d₁	d₂	e	h_{1 ≈}	h₂	h₃	h₄	l_{1 ≈}	l_{2 ≈}	l_{3 ≈ max.}	m₁	m₂	m₃	m₄	m₅	r ≈	s₁	s₂	FH [N]	g
GN 812-200-AV	34	35	38	35	8.5	M8	6.5	37	154	76	17	-	158	59	-	16	26	11	16	11	97	3	-	1200	420
GN 812-300-AV	42	48	48	51	10.4	M10	8.5	46	198	108	20	-	194	74	-	28	30	11.5	30	12	122	3	-	1900	800
GN 812-200-CV	34	35	38	35	8.5	M8	6.5	37	154	76	17	34	158	59	-	16	26	11	16	11	97	3	-	1200	480
GN 812-300-CV	42	48	48	51	10.4	M10	8.5	46	198	108	20	41	194	74	-	28	30	11.5	30	12	122	3	-	1900	800
GN 812-200-EV	-	35	38	35	8.5	M8	6.5	37	154	76	17	-	158	-	76	16	26	11	16	11	97	3	6	1200	420
GN 812-300-EV	-	48	48	51	10.4	M10	8.5	46	198	108	20	-	194	-	95	28	30	11.5	30	12	122	3	8	1900	800

Technical information

钢板本体和金属零件

C10钢质，镀锌、表面硬化和蓝钝处理。
- AV型：两边带有分级垫圈的叉形夹紧臂。
- EV型：带有焊接用螺栓固定器的实心夹紧臂。

-CV型: U形拉杆款式，带两枚法兰垫圈及GN 708.1夹紧螺栓

轴承销

调质钢

轴承铆钉

钢质，表面硬化处理

手柄

防油、固塑、红色。

特征及应用

所有运动部件，均由的润滑脂进行润滑。
值得指出的是，GN812型垂直夹具可以同时固定安装在两个平面上，当夹紧臂和操纵杆在相对方向上运动时，对空间的要求较低。
此外，夹紧臂由实心、加固材料冲压而成，可用于重载场合。

订购信息

紧固螺栓须另行订购。

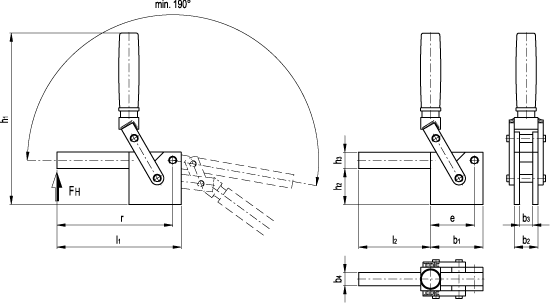

GN 813

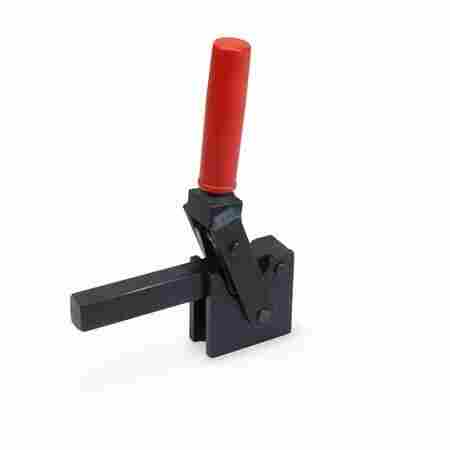

重载型垂直夹具

标准件	主尺寸											夹持力	重量
说明	b₁	b₂	b₃	b₄	e	h₁	h₂	h₃	l₁	l₂	r	FH [N]	g
GN 813-1000-F	80	36	20	20	67	265	55	25	190	110	177	10000	2400
GN 813-2000-F	100	36	20	20	82	297	65	35	220	120	202	20000	3600
GN 813-3000-F	110	45	25	25	90	320	80	40	250	140	230	30000	5700

Technical information

夹紧臂

镀锌可焊钢材，蓝钝处理

轴承销和轴承铆钉

钢质，表面硬化处理

手柄

防油、固塑、红色。

应用

GN813型垂直夹具，可用于需要极高夹持力的场合。

GN 820

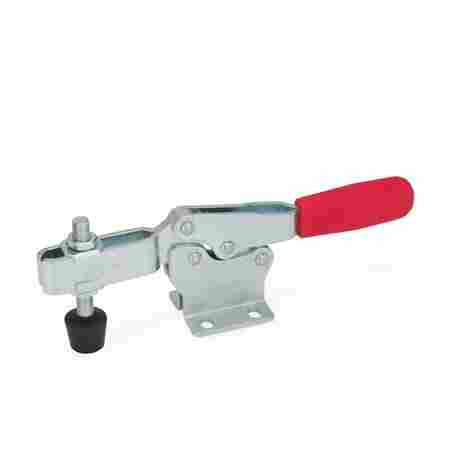

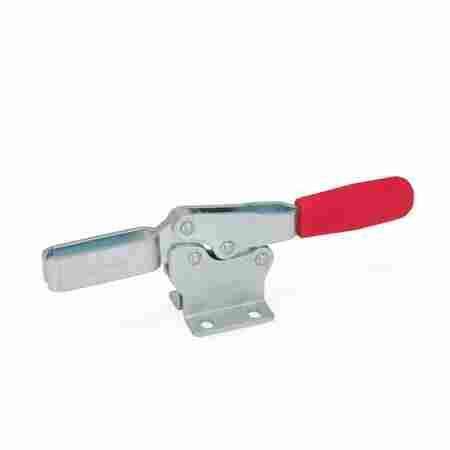

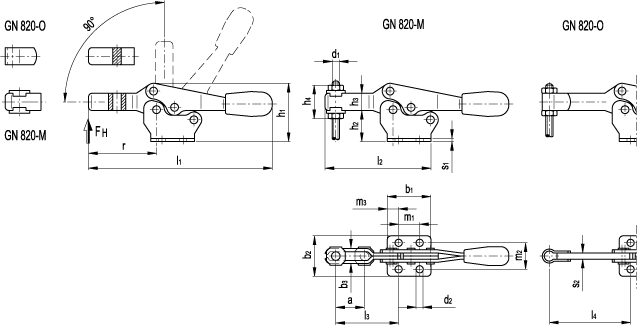

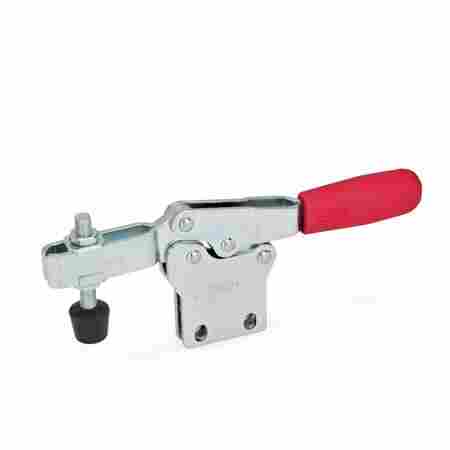

带水平基座的水平夹具

标准件	主尺寸																				夹持力
说明	a	b₁	b₂	b₃	d₁	d₂	h_{1 ≈}	h₂	h₃	h₄	l_{1 ≈}	l_{2 ≈}	l_{3 ≈}	l_{4 ≈ max.}	m₁	m₂	r ≈	s₁	s₂	FH [N]	g
GN 820-25-M	10	24	24.5	4.3	M4	4.3	23	12	7	13.5	69	43	20	-	15	16	24.5	1.2	-	400	25
GN 820-75-M	20	28	26	5.5	M5	4.5	37	20	11	19	118	67	40	-	13.5	16	43	2	-	900	85
GN 820-130-M	32	36	40	6.5	M6	5.5	51	30.5	16	25.5	168	92	53	-	26	22.4	62	2.5	-	1000	203
GN 820-230-M	37	44	42	8.5	M8	6.5	61.5	36.5	18	30	196	110	63.5	-	26	26	72	3	-	1700	329
GN 820-355-M	58	60	56	10.4	M10	8.5	83	50	22	37	270	161	96	-	41	38.8	108.5	3.5	-	1800	700
GN 820-455-M	65	70	65	12.4	M12	8.5	98.5	60	26	43	309	186	116	-	41.5	40	126	4	-	3200	1200
GN 820-75-MC	20	28	26	5.5	M5	4.5	37	20	11	19	118	67	40	-	13.5	16	43	2	-	900	100
GN 820-130-MC	32	36	40	6.5	M6	5.5	51	30.5	16	25.5	168	92	53	-	26	22.4	62	2.5	-	1000	190
GN 820-230-MC	37	44	42	8.5	M8	6.5	61.5	36.5	18	30	196	110	63.5	-	26	26	72	3	-	1700	350
GN 820-355-MC	58	60	56	10.4	M10	8.5	83	50	22	37	270	161	96	-	41	38.8	108.5	3.5	-	1800	780
GN 820-455-MC	65	70	65	12.4	M12	8.5	98.5	60	26	43	309	186	116	-	41.5	40	126	4	-	3200	1320
GN 820-75-O	-	28	26	-	M5	4.3	37	20	11	-	118	67	-	49.5	13.5	16	43	2	4	900	90
GN 820-130-O	-	36	40	-	M6	5.5	51	30.5	16	-	168	92	-	64	26	22.4	62	2.5	5	100	211
GN 820-230-O	-	44	42	-	M8	6.5	61.5	36.5	18	-	196	110	-	78	26	26	72	3	6	1700	340
GN 820-355-O	-	60	56	-	M10	8.5	83	50	22	-	270	161	-	115	41	38.8	108.5	3.5	7	1800	717
GN 820-455-O	-	70	65	-	M12	8.5	98.5	60	26	-	309	186	-	135	41.5	40	126	4	10	3200	1200

GN 820-NI

带水平基座的水平夹具

标准件	主尺寸																				夹持力
说明	a	b₁	b₂	b₃	d₁	d₂	h_{1 ≈}	h₂	h₃	h₄	l_{1 ≈}	l_{2 ≈}	l_{3 ≈}	l_{4 ≈ max.}	m₁	m₂	m₃	r ≈	s₁	s₂	FH [N]
GN 820-25-M-NI	10	24	24.5	4.5	M4	4.3	23	12	7	-	69	43	20	-	15	16	16	24.5	1.2	-	400
GN 820-75-M-NI	20	28	26	5.5	M5	4.5	37	20	11	-	118	67	40	-	13.5	16	19	43	2	-	900
GN 820-130-M-NI	32	36	40	6.5	M6	5.5	51	30	16	-	168	92	53	-	26	22.4	28.4	62	2.5	-	1000
GN 820-230-M-NI	37	44	42	8.5	M8	6.5	61.5	36.5	18	-	196	110	63.5	-	26	26	31.5	72	3	-	1700
GN 820-75-MC-NI	20	28	26	5.5	M5	4.5	37	20	11	19	118	67	40	-	13.5	16	19	43	2	-	900
GN 820-130-MC-NI	32	36	40	6.5	M6	5.5	51	30	16	25.5	168	92	53	-	26	22.4	28.4	62	2.5	-	1000
GN 820-230-MC-NI	37	44	42	8.5	M8	6.5	61.5	36.5	18	30	196	110	63.5	-	26	26	31.5	72	3	-	1700
GN 820-75-O-NI	-	28	26	-	M5	4.5	37	20	11	-	118	67	-	49.5	13.5	16	19	43	2	4	900
GN 820-130-O-NI	-	36	40	-	M6	5.5	51	30.5	16	-	168	92	-	64	26	22.4	28.4	62	2.5	5	1000
GN 820-230-O-NI	-	44	42	-	M8	6.5	61.5	36.5	18	-	196	110	-	78	26	26	31.5	72	3	6	1700

GN 820.1

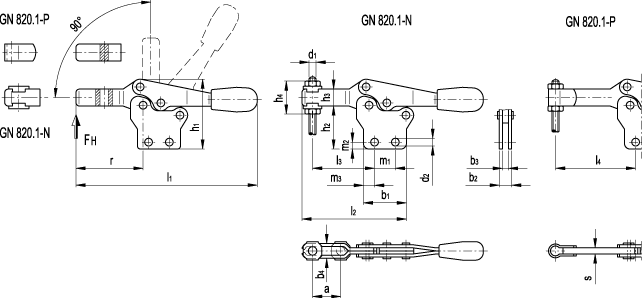

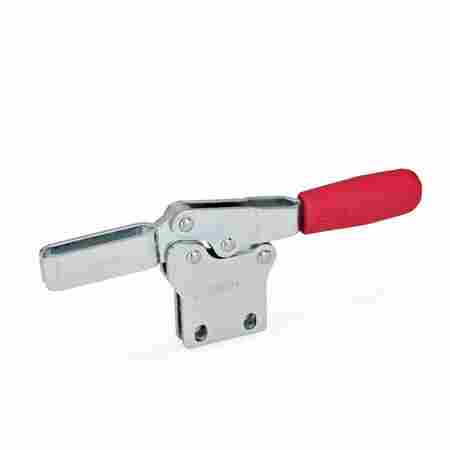

带垂直基座的水平夹具

标准件	主尺寸																				夹持力
说明	a	b₁	b₂	b₃	b₄	d₁	d₂	h_{1 ≈}	h₂	h₃	h₄	l_{1 ≈}	l_{2 ≈}	l_{3 ≈}	l_{4 ≈ max.}	m₁	m₂	m₃	r ≈	s	FH [N]
GN 820.1-75-N	20	28	8	4	5.5	M5	4.5	45.5	27.5	11	19	118	68	40	-	13.5	3.5	5	43	-	900
GN 820.1-130-N	32	36	10	5	6.5	M6	5.5	64	43	16	25.5	170	92	53	-	26	5.8	8.8	62	-	1000
GN 820.1-230-N	37	44	12	6	8.5	M8	6.5	75	50	18	30	196	109	63.5	-	26	6.5	9	73	-	1700
GN 820.1-355-N	58	60	14	7	10.4	M10	8.5	102	69	22	37	270	161	96	-	41	7.5	9.6	110	-	1800
GN 820.1-455-N	65	70	18	10	12.4	M12	8.5	119	80.5	26	43	309	186	116	-	41.5	11	12.5	128	-	3200
GN 820.1-75-NC	20	28	8	4	5.5	M5	4.5	45.5	27.5	11	19	118	68	40	-	13.5	3.5	5	43	-	900
GN 820.1-130-NC	32	36	10	5	6.5	M6	5.5	64	43	16	25.5	170	92	53	-	26	5.8	8.8	62	-	1000
GN 820.1-230-NC	37	44	12	6	8.5	M8	6.5	75	50	18	30	196	109	63.5	-	26	6.5	9	73	-	1700
GN 820.1-355-NC	58	60	14	7	10.4	M10	8.5	102	69	22	37	270	161	96	-	41	7.5	9.6	110	-	1800
GN 820.1-455-NC	65	70	18	10	12.4	M12	8.5	119	80.5	26	43	309	186	116	-	41.5	11	12.5	128	-	3200
GN 820.1-75-P	-	28	8	4	-	M5	4.5	45.5	27.5	11	-	118	68	-	49.5	13.5	3.5	5	43	4	900
GN 820.1-130-P	-	36	10	5	-	M6	5.5	64	44	16	-	170	92	-	64	26	5.8	8.8	62	5	1000
GN 820.1-230-P	-	44	12	6	-	M8	6.5	75	50	18	-	196	109	-	78	26	6.5	9	73	6	1700
GN 820.1-355-P	-	60	14	7	-	M10	8.5	102	69	22	-	270	161	-	115	41	7.5	9.6	110	7	1800
GN 820.1-455-P	-	70	18	10	-	M12	8.5	119	80.5	26	-	309	186	-	135	41.5	11	12.5	128	10	3200
