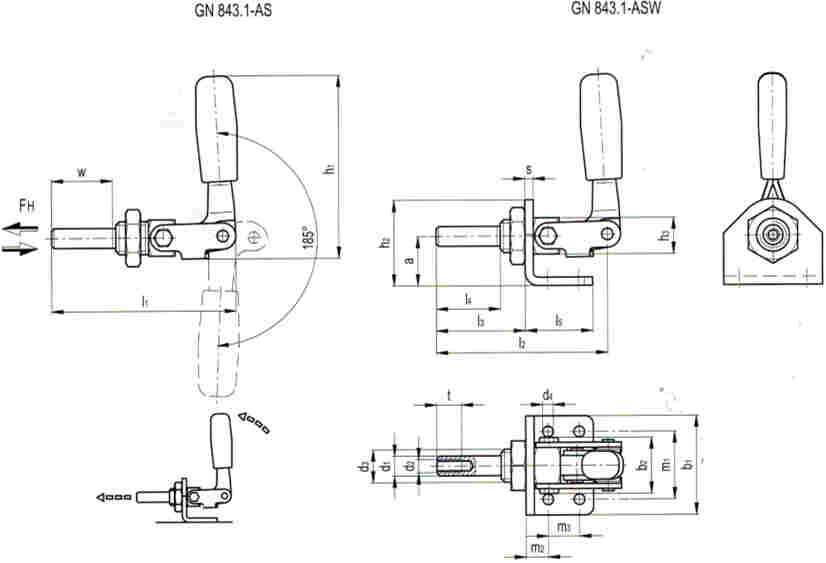

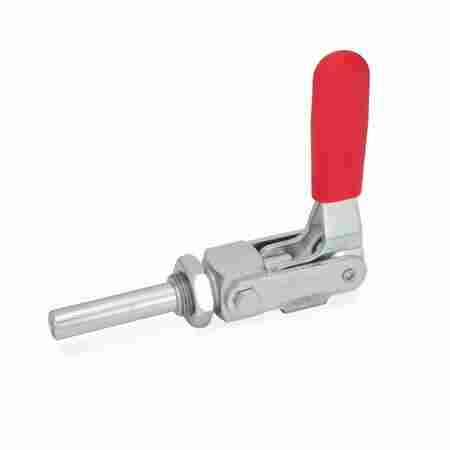

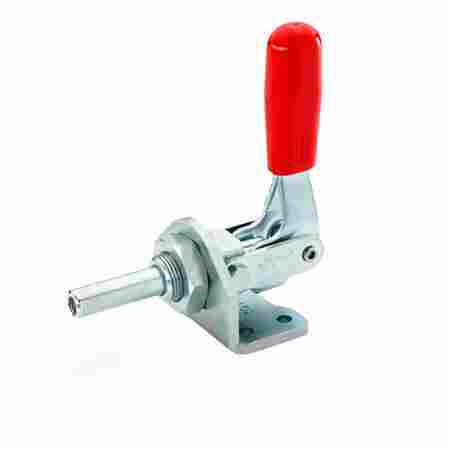

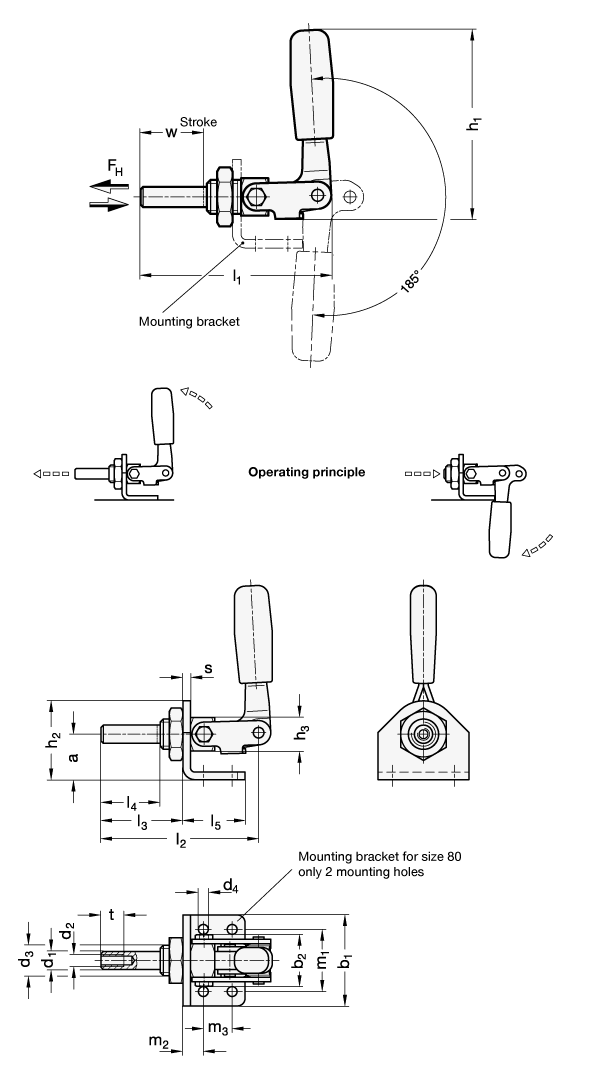

GN 843.1-NI

插棒式夹具

标准件	主尺寸																				冲程	夹持力	重量
说明	a	b₁	b₂	d₁	d₂	d₃	d₄	h_{1 ≈}	h₂	h₃	l_{1 ≈}	l_{2 ≈}	l_{3 ≈}	l_{4 ≈}	l₅	m₁	m₂	m₃	s	t	w	FH [N]	g
GN 843.1-80-AS-NI	-	-	29	10	M6	M16x1.5	-	70.5	-	19	71	65	34	22	-	-	-	-	-	12	21	3000	136
GN 843.1-165-AS-NI	-	-	35	12	M8	M20x1.5	-	110	-	22	112	104	54	39	-	-	-	-	-	15	38	5400	333
GN 843.1-340-AS-NI	-	-	47.6	16	M10	M24x2	-	146	-	30	173	162	85	68	-	-	-	-	-	18	66	7000	810
GN 843.1-80-ASW-NI	24	35	29	10	M6	M16x1.5	5.5	70.5	38.5	19	71	65	34	22	22	20	12	-	4	12	21	3000	178
GN 843.1-165-ASW-NI	32	60	35	12	M8	M20x1.5	6.5	110	54	22	112	104	54	39	41	41	13.5	19	5	15	38	5400	500
GN 843.1-340-ASW-NI	48	75	47.6	16	M10	M24x2	8.5	146	70	30	173	162	85	68	59	55	19	25	5	18	66	7000	1121

Technical information

手柄

防油、固塑、红色。

其它零件

AISI305不锈钢

板材零件

AISI304不锈钢。
- AS型：无安装托架
- ASW型：有安装托架

特征及应用

所有运动部件，均由的润滑脂进行润滑。
GN843.1-NI型插棒式夹具可以安装在安装托架上（ASW型）或直接安装在配装架上。
采用中心固定衬套，可以将操作手柄旋转到*位置。
GN843.1-NI型插棒式夹具可以代替标准的GN843型。

GN 843.1

插棒式夹具

标准件	主尺寸																				冲程	夹持力	重量
说明	a	b₁	b_2~	d₁	d₂	d₃	d₄	h_1~	h₂	h₃	l_1~	l₂	l₃	l₄	l₅	m₁	m₂	m₃	s	t	w	FH [N]	g
GN 843.1-80-AS	-	-	30	10	M6	M16x1.5	-	70	-	19	71	65	34	22	-	-	-	-	-	12	21	3000	130
GN 843.1-165-AS	-	-	35	12	M8	M20x1.5	-	110	-	22	113	105	54	39	-	-	-	-	-	15	38	5400	320
GN 843.1-340-AS	-	-	47.6	16	M10	M24x2	-	145	-	30	173	162	85	68	-	-	-	-	-	18	66	7000	830
GN 843.1-80-ASW	24	35	30	10	M6	M16x1.5	5.5	70	38.5	19	71	65	34	22	22	20	12	-	4	12	21	3000	180
GN 843.1-165-ASW	32	60	35	12	M8	M20x1.5	6.5	110	50	22	113	105	54	39	41	41	13.5	19	5	15	38	5400	483
GN 843.1-340-ASW	48	75	47.6	16	M10	M24x2	8.5	145	70	30	173	162	85	68	59	55	19	25	5	18	66	7000	1050

Technical information

本体

镀锌钢，蓝钝处理

板材零件

C10钢质，镀锌、表面硬化和蓝钝处理。
- AS型：无安装托架
- ASW型：有安装托架

手柄

防油、固塑、红色。

特征及应用

所有运动部件，均由的润滑脂进行润滑。
GN843.1型插棒式夹具可以安装在安装托架上（ASW型）或直接安装在配装架上。
采用中心固定衬套，可以将操作手柄旋转到*位置。
GN843.1型插棒式夹具可以代替标准的GN843型。

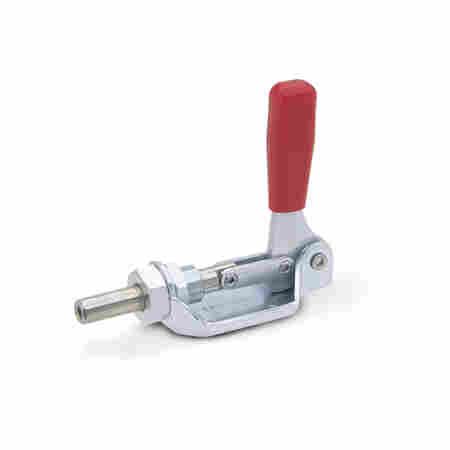

GN 841

推进夹紧插棒式夹具

标准件	主尺寸																冲程	夹持力	重量
说明	a	b	d₁	d₂	d₃	h_{1 ≈}	h₂	l_{1 ≈}	l_{2 ≈}	l_{3 ≈}	l_{4 ≈}	m₁	m₂	m₃	A/F	t	w	FH [N]	g
GN 841-120-AS	17	48	12	M6	5.5	113	31	130	121	40	30	34	30	17	24	12	20	3600	330
GN 841-300-AS	20	58	14	M8	6.5	140	36	167	155	57	45	50	34	18	27	16	34	7200	600

Technical information

钢板本体和金属零件

C10钢质，镀锌、表面硬化和蓝钝处理。

插棒

镀锌钢，蓝钝处理

导向衬套

镀锌铜，蓝钝处理。

手柄

防油、固塑、红色。

特征

所有运动部件，均由的润滑脂进行润滑。

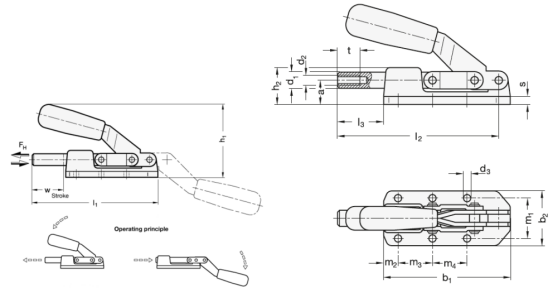

GN 842

推拉夹紧插棒式夹具

标准件	主尺寸																	冲程	夹持力	重量
说明	a	b₁	b₂	d₁	d₂	d₃	h_{1 ≈}	h_{2 ≈}	l₁	l_{2 ≈}	l₃	m₁	m₂	m₃	m₄	s	t	w	FH [N]	g
GN 842-70-AS	12	64	36	8.5	M6	4.3	42.5	19.5	86	79	22	26	13	26	-	6	12	20	1200	169
GN 842-160-AS	15	85	46	11	M6	5.3	56	25	116	107	31	33.5	11	36.5	-	10	12	30	2800	395
GN 842-360-AS	25	90	45.5	12	M8	5.5	75	34.5	122	114	32	33.5	30	36.5	-	7	15	32	5600	440
GN 842-550-AS	18	122.5	55	14	M8	7	76	29.5	164.5	154.5	42	41	15	35	41	6	16	42	8000	700
GN 842-1100-AS	25	133	57	16	M10	8.5	95	38	182	170.5	49	41	15	35	41	7	18	50	16000	1074
GN 842-2100-AS	35	177	70	20	M12	8.5	118.5	50	238	222	61	50	35	50	50	9.5	22	60	25000	2210
GN 842-3100-AS	40	216	76	22	M14	11	137	56	316	300	100	54	40	70	70	9.5	25	100	45000	3062

Technical information

基座

- 尺寸为70和160的铜轴衬，带埋头固定孔；
- 内六角埋头螺栓，分别为DIN 912-M5或M6；
-尺寸从360到3100的采用锻钢，黑色氧化涂层处理。

金属零件

C10钢质，镀锌、表面硬化和蓝钝处理。

插棒

镀锌钢，蓝钝处理

轴套

钢质，表面硬化处理

手柄

防油、固塑、红色。

特征及应用

所有运动部件，均由的润滑脂进行润滑。
GN842插棒式夹具本体结实、坚固，可在需要极高的夹持力的场合使用。
