GN 851

带锁扣拉紧夹具

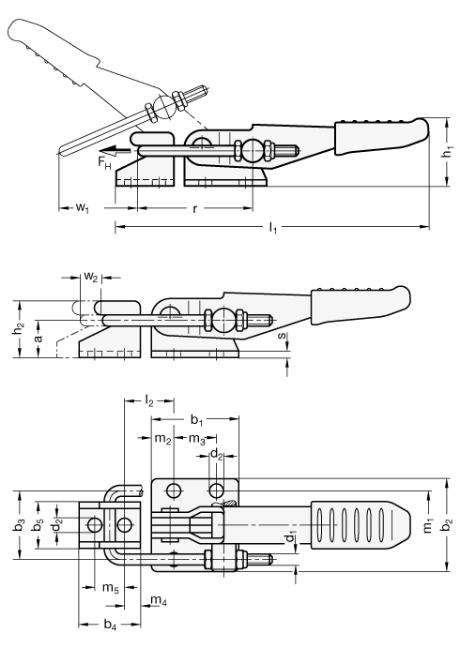

标准件	主尺寸																			冲程	可调范围	夹持力	重量
说明	a	b₁	b₂	b₃	b₄	b₅	d₁	d₂	h_{1 ≈}	h₂	l_{1 ≈}	l_{2 .}	m₁	m₂	m₃	m₄	m₅	r ≈	s	w₁	w_{2 ≈}	夹持力	g

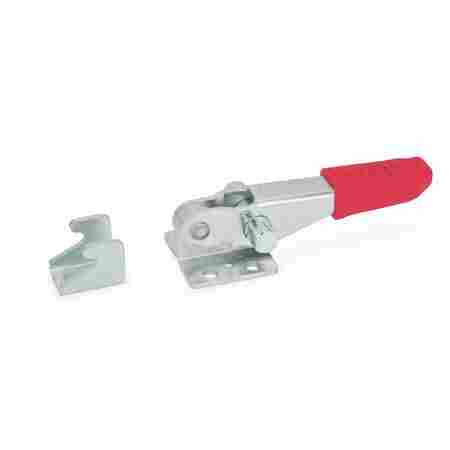

GN 851-160-T2	12	26	28	21	20	14	M4	4.3	26	18	98	11	19	5	16	5	10	37	2	25	6	1600	85
GN 851-320-T2	16	40	44	32	28	22	M6	6.5	30	25	152	19	32	10.5	19	7	14	57	3	48	8.5	3200	250
GN 851-700-T2	24	60	54	38	38	26	M8	8.5	42	36	220	23	38	9.5	41.5	9.5	19	74	3.5	58	19	7000	600
GN 851-160-T	12	26	28	21	20	14	M 4	4.3	26	18	98	11	19	5	16	5	10	37	2	25	6	1600	72
GN 851-320-T	16	40	44	32	28	22	M6	6.5	30	25	152	19	32	10.5	19	7	14	57	3	48	8.5	3200	225
GN 851-700-T	24	60	54	38	38	26	M8	8.5	42	36	220	23	38	9.5	41.5	9.5	19	74	3.5	58	19	7000	534

Technical information

金属零件

C10钢质，镀锌、表面硬化和蓝钝处理。

拉紧锁扣

镀锌钢，蓝钝处理，与夹紧臂平行。

手柄

防油、固塑、红色。

特征及应用

所有运动部件，均由的润滑脂进行润滑。GN851带锁扣夹具可安全铰接锁紧铰链的罩盖。拉紧锁扣的行程可以在其范围内进行调节。

GN 851-NI

带锁扣拉紧夹具

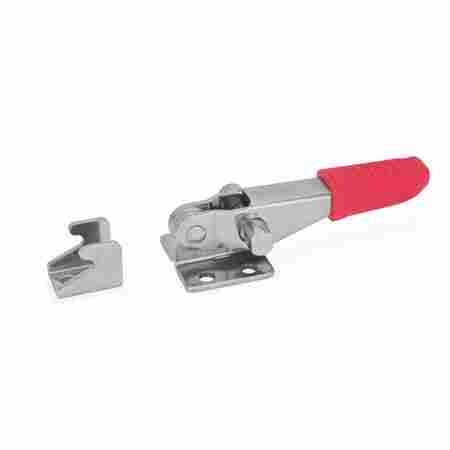

标准件	主尺寸																			冲程	可调范围	夹持力	重量
说明	a	b₁	b₂	b₃	b₄	b₅	d₁	d₂	h_{1 ≈}	h₂	l_{1 ≈}	l_{2 ≈ min.}	m₁	m₂	m₃	m₄	m₅	r ≈	s	w₁	w_{2 ≈}	夹持力	g

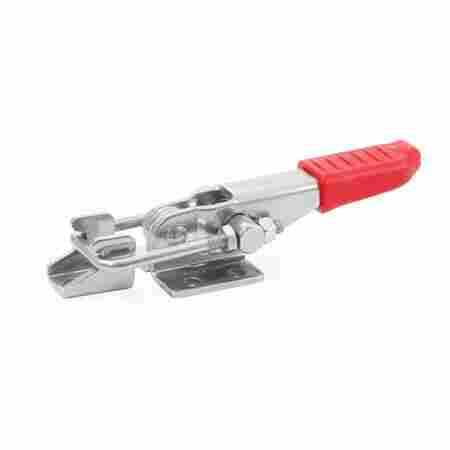

GN 851-160-T2-NI	12	26	28	21	20	14	M4	4.3	26	18	98	11	19	5	16	5	10	35	2	25	11	1600	85
GN 851-320-T2-NI	16	40	44	32	28	22	M6	6.5	30	25	152	19	32	10.5	19	7	14.3	57	3	48	10	3200	250
GN 851-700-T2-NI	24	60	54	38	38	26	M8	8.5	50	37	220	21	38	9.5	41.5	9.5	19	74	3.5	58	22	7500	600
GN 851-160-T-NI	12	26	28	21	20	14	M 4	4.3	26	18	98	11	19	5	16	5	10	35	2	25	11	1600	71
GN 851-320-T-NI	16	40	44	32	28	22	M 6	6.5	30	25	152	19	32	10.5	19	7	14.3	57	3	48	10	3200	223
GN 851-700-T-NI	24	60	54	38	38	26	M 8	8.5	50	37	220	21	38	9.5	41.5	9.5	19	74	3.5	58	22	7000	515

Technical information

金属部件

AISI304不锈钢钢薄板金属部件。

拉紧锁扣

AISI303不锈钢拉紧锁扣，与夹紧臂平行。

手柄

耐油实心塑料红色手柄。

特征和应用

所有运动部件均用专门的润滑脂进行润滑。
GN851带锁扣夹具可以被栓牢，并且向下夹紧铰链盖。拉紧锁扣的行程可以在其行程范围内进行调节。
不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的带锁扣夹具。

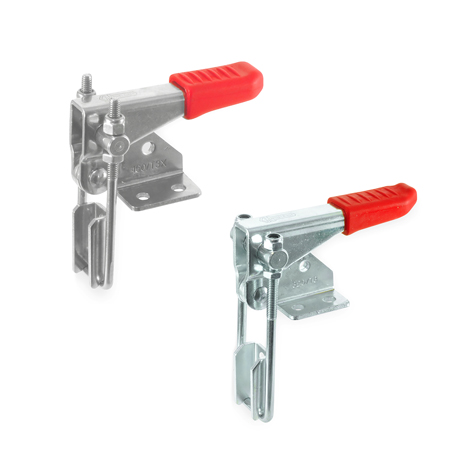

GN 851.1

带锁扣拉紧夹具

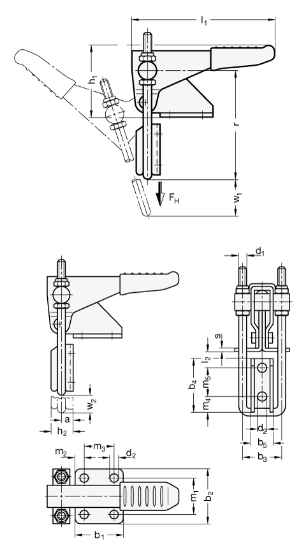

标准件	主尺寸																			冲程	可调范围	夹持力	重量
说明	a	b₁	b₂	b₃	b₄	b₅	d₁	d₂	h₁	h₂	l_{1 ≈}	l_{2 min}	m₁	m₂	m₃	m₄	m₅	r ≈	s	w₁	w_{2 ≈}	夹持力	g
GN 851.1-160-T3	5	26	35	21	25.5	14	M4	4.3	37	10	68	4.5	22	6.5	13	6.7	14.3	50	2	32	12	1600	105
GN 851.1-320-T3	8	36	44	32	37	22	M6	6.5	54	15	106	6	25.5	8.5	19	10.5	20.5	78	3	53	21	3200	325
GN 851.1-700-T3	13	52	54	38	48.5	26	M8	8.5	67	23	147	8	36.5	10	32	13.5	27	98	3.5	64	30	7000	700
GN 851.1-160-T	5	26	35	21	25.5	14	M4	4.3	37	10	68	4.5	22	6.5	13	6.7	14.3	50	2	32	12	1600	90
GN 851.1-320-T	8	36	44	32	37	22	M6	6.5	54	15	106	6	25.5	8.5	19	10.5	20.5	78	3	53	21	3200	280
GN 851.1-700-T	13	52	54	38	48.5	26	M8	8.5	67	23	147	8	36.5	10	32	13.5	27	98	3.5	64	30	7000	592

Technical information

金属零件

C10钢质，镀锌、表面硬化和蓝钝处理。

拉紧锁

镀锌钢，蓝钝处理，垂直于夹紧臂。

手柄

防油、固塑、红色。

特征及应用

所有运动部件，均由的润滑脂进行润滑。GN851带锁扣夹具可安全铰接锁紧铰链的罩盖。拉紧锁扣的行程可以在其范围内进行调节。

GN 851.1-NI

带锁扣拉紧夹具

标准件	主尺寸																			冲程	可调范围	夹持力	重量
说明	a	b₁	b₂	b₃	b₄	b₅	d₁	d₂	h_{1 ≈}	h₂	l_{1 ≈}	l_{2 min}	m₁	m₂	m₃	m₄	m₅	r ≈	s	w₁	w_{2 ≈}	夹持力	g
GN 851.1-160-T3-NI	5	26	35	21	25.5	14	M4	4.3	37	10	68	4.5	22	6.7	13	6.5	14.3	50	2	34.5	11	1600	106
GN 851.1-320-T3-NI	8	36	44	32	37	22	M6	6.5	54	15	106	6	25.5	8.5	19	10.5	20.5	78	3	53	21	3200	326
GN 851.1-700-T3-NI	13	52	54	38	48.5	26	M8	8.5	67	23	147	8	36.5	10	32	13.5	27	102	3.5	68	25	7000	710
GN 851.1-160-T-NI	5	26	35	21	25.5	14	M 4	4.3	37	10	68	4.5	22	6.7	13	6.5	14.3	50	2	34.5	11	1600	80
GN 851.1-320-T-NI	8	36	44	32	37	22	M 6	6.5	54	15	106	6	25.5	8.5	19	10.5	20.5	78	3	53	21	3200	277
GN 851.1-700-T-NI	13	52	54	38	48.5	26	M 8	8.5	67	23	147	8	36.5	10	32	13.5	27	102	3.5	68	25	7000	592

Technical information

金属零件

AISI304不锈钢.

拉紧锁扣

AISI303不锈钢，垂直于夹紧臂。

手柄

防油、固塑、红色。

特征及应用

所有运动部件，均由的润滑脂进行润滑。GN851带锁扣夹具可安全铰接锁紧铰链的罩盖。拉紧锁扣的行程可以在其范围内进行调节。
不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的带锁扣夹具。
