E40H10-1-2-N-5旋转编码器采用进口原材料加工制造而成，我们是厂家，所售产品为厂家直销，大量库存，现货批发，价格便宜，售后无忧，欢迎来电订购！

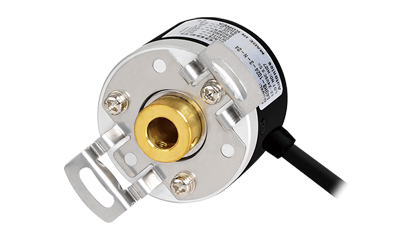

E40H10-1-2-N-5旋转编码器
轴内径 : Ø10mm
蕞大响应频率 : 300kHz
蕞大允许转速 : 5000rpm
启动力矩 : Max.50gf.cm(Max.0.0049N.m)
分辨率 : 1P/R
控制输出 : NPN集电极开路
电源电压 : 5VDC±5%(纹波 P-P: Max.5%)
连接线缆类型 : 径向配线引出型
防护等级 : IP50
E40H10-1-2-N-5旋转编码器的数据表：
|
轴内径 |
Ø10mm |
|
蕞大响应频率 |
300kHz |
|
蕞大允许转速 |
5000rpm |
|
启动力矩 |
Max.50gf.cm(Max.0.0049N.m) |
|
分辨率 |
1P/R |
|
输出相 |
A, B |
|
控制输出 |
NPN集电极开路 |
|
电源电压 |
5VDC±5%(纹波 P-P: Max.5%) |
|
连接线缆类型 |
径向配线引出型 |
|
防护等级 |
IP50 |
|
|
CE |
|
环境温度 |
-10~70℃, 存储时: -25~85℃ |
|
环境湿度 |
35~85%RH, 存储时: 35~90%RH |
|
附件 |
支架 |
|
重量 |
约120g |
E40H10-1-2-N-5旋转编码器选型：
1.增量型旋转编码器有分辨率的差异，使用每圈产生的脉冲数来计量，数目从6到5400或更高，脉冲数越多，分辨率越高；这是选型的重要依据。
2.增量型编码器通常有三路信号输出（差分有六路信号）：A、B和Z，一般采用TTL电平，A脉冲在前，B脉冲在后，A、B脉冲相差90度，每圈发出一个Z脉冲，可作为参考机械零位。一般利用A前B或B前A进行判向。
3.使用PLC采集数据，可选用高速计数模块；使用工控机采集数据，可选用高速计数板卡；使用单片机采集数据，建议选用带光电耦合器的输入端口。
4.建议B脉冲做顺向（前向）脉冲，A脉冲做逆向（后向）脉冲，Z原点零位脉冲。
5.在电子装置中设立计数栈。
