防窃电型智能远程用电稽查仪盗窃电能，是对供电企业尊严的挑衅，同时也损害了供电企业的经济利益。针对计量箱窃电手段归纳为五种，分别为：强磁窃电，电流回路窃电，电压回路窃电，拉萨三相用电速测仪(cos∮)错相序方式窃电，遥控器窃电及私自搭接方式窃电。我们从防止窃电，远程查窃电和窃电后取证三方面系统设计，研发的防窃电型智能远程用电稽查仪，其核心功能为：测量用户的实际负荷， 远程监测用户计量是否正常。该产品在防止职业窃电技术方面处于国内水平。2. 典型窃电手段原理。
2.1强磁铁窃电的原理：现状：随着多功能电表的推广应用，针对多功能电表的窃电手段越来越多。其中普遍应用的窃电方式为强磁铁窃电。该窃电设备如烟盒大小，不改动任何接线就能影响电表的正常计量，但是电表检测仍然正常。
拉萨三相用电速测仪原理：强磁铁窃电的基本原理为——利用强磁铁让电表内的CT磁饱和，导致二次输出不随负荷线性变化。危害：这种窃电方法操作简单，成本低廉，隐蔽性强，损失电量在10%～90%左右。2.2 电流回路窃电原理：现状：电流回路常见的问题主要有两类，分别为电流回路“开路”和电流回路“分流”。其中电流回路开路容易监测到，而电流回路分流则很难发现。
常见方法：（1）电流回路开路————————远程抄表装置等都能监测到，（2）电流回路分流————————损失50%以上，很难监测，（3）导线刷屏蔽材料———————漏计电量，很难发现，（4）改变多功能电表的采样电阻——损失巨大，很难发现。
稽查原理：测量变压器实际负荷，实时比较电表的运行情况。2.3 电压方式窃电电压回路窃电是常见的窃电手段，主要包括欠压窃电和电压错相窃电。本装置既监测电压有效值，也监测电压相序。下面是欠压窃电的案例：一个普通的导线内部，电线的铜芯被更换，在其内部串接二极管，电表只计量半个周波的数据，具有一定的隐蔽性，损失严重。
2.4 错相序方式窃电稽查原理：综合采集的电压电流数据，智能分析功率六角图，判断相序情况。2.5 遥控器改电表值这是过去罕见的高科技仪器窃电方式，不法分子利用掌上终端，电表的内部通讯规约后，可任意修改电表的内部参数。不用启封条，不用动电表，一个“掌上终端”就可以瞬间改变电表中电量的数据。
3. 主要反窃电手段3.1 反窃电手段——防私自搭接【远程监测用户的实际负荷】利用高压无线侦测单元，远程监测用户的实际电流，实现了对表计的闭环监测。因此，能够监测整个计量回路是否正常。3.2 反窃电手段——防强磁【远程监测磁场强度】。
拉萨三相用电速测仪远程监测计量箱内的磁场强度，发现异常，记录异常状况，并马上发送告警信息。3.3 反窃电手段——防分流【功率失衡监测】同步采集高压侧与低压侧的电流，计算视在功率，分析计算变压器的损耗，当发现功率失衡时，则马上告警。

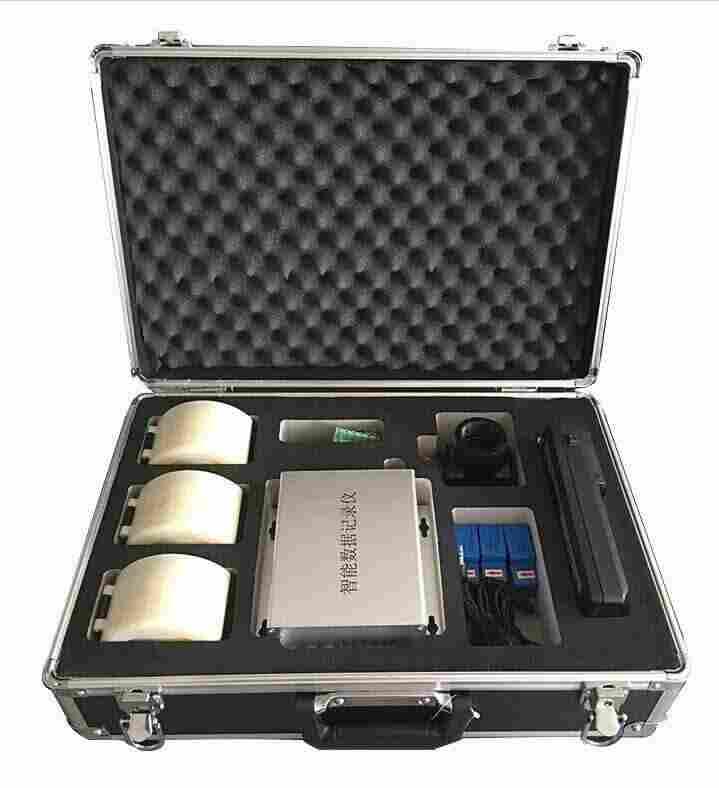

4 产品概述智能远程用电稽查仪是由数据记录仪，高压无线侦测单元，智能线束，装卸工具及便携箱组成，其中高压无线侦测单元可实现带电装卸。4.1 工作原理智能远程用电稽查仪主要工作原理是通过高压无线采集器，多功能电能表分别从专变用户的一次侧和二次侧采集用户的用电信息数据，数据分析仪把采集到的一，二次侧用电信息数据实时分析对比找出用电信息的异常，从而从根本上及时发现各种高科技窃电行为。
高压无线侦测单元对线路一次侧电流进行监测，并通过无线通讯方式传送至数据记录仪。 数据记录仪与二次侧计量表计通讯，实时记录并监测电压回路，电流回路，当监测到欠压，失压，分流，开路，移相，强磁干扰，失电等异常现象时，通过方式发出告警信息给设定的手机。
拉萨三相用电速测仪 数据记录仪通过监测一次实际负荷和计量负荷，偏差大于定值时，则判定该用户用电负荷异常，此时远程稽查仪通过方式发出告警信息给设定的手机。4.2 技术参数高压无线侦测单元 数据记录仪电流采集范围：（6～*）Ip。
线路电压等级：0.40～35kV，电流采集精度：3级，无线传输距离： 35m（视距），大功耗： ≤2.5VA，发射功率：10dBm，调制方式：GFSK， 整机功率损耗：≤1W，供电电压：220/110。
调制方式：GFSK，工作环境温度：-35℃～+65℃，工作环境相对湿度：≤98%。4.3 设备组成①【数据记录仪】数据记录仪采用嵌入式实时多任务操作系统，实时分析获取的数据。装置设有2个无线通讯接口，1个RS485通讯接口，1个USB维护接口。通过内置低功率无线通讯模块，定时采集高压无线侦测单元三相电流数据，通过RS485接口与计量表通讯，上传一次侧及二次侧全数据。发射功率：10dBm无线传输距离： 35m（视距）同时发送主站设置的报警信息。
②【高压无线侦测单元】功能：采集三相负荷电流，以无线方式发至数据记录仪，可带电装卸。③【智能磁场监测线束 】功能：实现磁场及电磁波在线监测功能。④【装卸工具 】功能：用于高压无线侦测单元的带电装卸。
⑤ 【电流互感器】测量接线盒前后电流数据 。⑥ 【其他】包括电源线 ，电压接线 ，天线等5.工作接线工作接线是使用前的关键操作，如果接线错误会导致测量结果错误，带来不必要的后果。5.1 数据记录仪接线。
数据记录仪安装在表箱内，按照标识安装SIM卡，天线，智能线束，电源线及RS485线。数据记录仪接线示意图步骤 1 ：准备工作安装前准备螺丝刀，电话卡，步骤2：智能线束的连接智能线束的航空插头要和数据记录仪的航空插座对应连接牢固，旋紧，智能采集盒放在表尾接线端子处。
拉萨三相用电速测仪RS485通讯接口的对接，数据记录仪RS485的A，B在与多功能表的RS485对接时要A，B一一对应不可接反（多功能表RS485接口看表的接线图），且两个RS485的对接口之间的连接线要接牢靠，不可虚接。
步骤3： 天线的连接通讯的天线外置并固定好箱体外不可屏蔽，天线在箱体外固定好后另外的两个对接头分别与数据记录仪的天线连接头对接，拧紧即可。天线没有上或拧不紧会造成与高压无线侦测单元之间的通讯不稳与GPRS通讯连接不上，天线应一一对应，不可互换。
步骤4： SIM的安装所有的线都接好确认没有问题，移动电话卡正确插入相应的卡槽 ，电话卡芯片向下，缺口向里插入SIM卡槽中。听到响声后感觉到自锁后方为插接牢靠。步骤5 电流互感器的安装电流互感器为开口形式，直接卡装在接线盒的电流进出线上，监测接线盒前后的电流数值。
步骤6 电源线的安装现场接数据记录仪需要使用2根电源线，电源线的规格一般建议使用2.5平方毫米的单芯铜线 ，电源线的长度应查看终端安装位置以及电源引出点来计算，电源取自三相三线或三相四线的任意一相。电压输入范围为30~280V之间。
拉萨三相用电速测仪步骤7 给数据记录仪送电5.2 高压无线侦测单元安装高压无线侦测单元用安装工具配合绝缘杆分别挂接在电力变压器高压或低压侧的三相电力线上。高压无线侦测单元每三只为一组（如地址编号XXX1.XXX2.XXX3）相应的对电力线上的A，B，C，应按对应相序安装。高压无线侦测单元与地面垂直，可带电装卸。
