GN 880
排油阀
|
标准件 |
主尺寸 |
重量 |
||||||||
|
说明 |
d1 |
d2 |
d3* |
d4 |
e ≈ |
l1 |
l2 |
l3 |
A/F |
g |
|
GN 880-M14x1.5-ST-K |
M14x1.5 |
20 |
M22x1.5 |
26 |
25.4 |
7.5 |
10.5 |
31 |
22 |
54 |
|
GN 880-M16x1.5-ST-K |
M16x1.5 |
22 |
M22x1.5 |
26 |
25.4 |
7.5 |
10.5 |
31 |
22 |
58 |
|
GN 880-M18x1.5-ST-K |
M18x1.5 |
24 |
M22x1.5 |
26 |
25.4 |
8.5 |
10.5 |
31 |
22 |
62 |
|
GN 880-M20x1.5-ST-K |
M20x1.5 |
26 |
M22x1.5 |
26 |
31.2 |
8.5 |
10.5 |
31 |
27 |
81 |
|
GN 880-M22x1.5-ST-K |
M22x1.5 |
27 |
M26x1.5 |
30 |
31.2 |
8.5 |
12 |
32 |
27 |
94 |
|
GN 880-G1/4-ST-K |
G1/4 |
20 |
M22x1.5 |
26 |
25.4 |
7.5 |
10.5 |
31 |
22 |
55 |
|
GN 880-G3/8-ST-K |
G3/8 |
23 |
M22x1.5 |
26 |
25.4 |
7.5 |
10.5 |
31 |
22 |
61 |
|
GN 880-G1/2-ST-K |
G1/2 |
26 |
M26x1.5 |
30 |
31.2 |
8.5 |
12 |
32 |
27 |
91 |
|
GN 880-M24x1.5-MS-K |
M24x1.5 |
29 |
M26x1.5 |
30 |
34.7 |
9 |
12 |
32 |
30 |
116 |
|
GN 880-M26x1.5-MS-K |
M26x1.5 |
32 |
M26x1.5 |
30 |
37 |
9 |
12 |
32 |
32 |
132 |
|
GN 880-M30x1.5-MS-K |
M30x1.5 |
36 |
M26x1.5 |
30 |
41.6 |
9 |
12 |
32 |
36 |
166 |
|
GN 880-G3/4-MS-K |
G3/4 |
32 |
M26x1.5 |
30 |
37 |
9 |
12 |
32 |
32 |
133 |
|
GN 880-G1-MS-K |
G1 |
39 |
M26x1.5 |
30 |
47.3 |
9 |
12 |
32 |
41 |
205 |
Technical information
阀体
- ST 型：镀锌钢，蓝钝处理。
- MS 型：黄铜。
阀片
黄铜，带O形环，材质为氟化橡胶(Viton®)。
密封件 DIN 7603 A
铜制。
保护帽
塑料，聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
挂链
镀锌钢，蓝钝处理，黄铜挂眼。
标准款型
K 型：带塑料保护帽和挂链。
可按需提供的附件
- 其它材质。
- 带不锈钢挂缆（替代挂链）。
特征及应用
GN 880 排油阀可用于非加压状态下的排油，也可在满足一定条件时，用于真空排油。
流量值(l/min.) 取决于介质的粘度，注入量以及温度。可按需提供指导数值。
其它的优势：
- *适宜的流速
- 耐高压（可达100 bar）
- 耐高温（(-30°C 到 +120°C，短时可达180° C）
- 100 % 密封测试
- 通过TÜV 和 DLG 测试

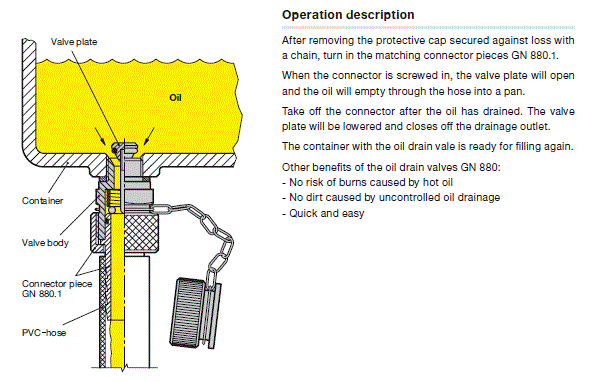

操作说明
取下带有防遗失挂链的保护帽，装上适配的连接件GN 880.1。
连接拧入时，阀片打开，油液通过软管排入泄油盘。
油液排出后，取下连接件，阀片下降封闭泄油口。安装有排油阀的容器便可再度注油。
GN 880排油阀的其它优点包括:
- 不会因高温油液引起燃烧
- 不会因油液排放失控产生污垢
- 操作便捷
GN 880.1
连接件
|
标准件 |
主尺寸 |
重量 |
||||
|
物料号 |
说明 |
Size |
d1* |
l |
d2 |
d3 |
|
1500986 |
GN 880.1-22-A |
22 |
M22x1.5 |
- |
15 |
- |
|
1500990 |
GN 880.1-22-B |
22 |
M22x1.5 |
- |
15 |
- |
|
1500994 |
GN 880.1-22-C |
22 |
M22x1.5 |
- |
15 |
- |
|
1500998 |
GN 880.1-26-A |
26 |
M26x1.5 |
- |
20 |
- |
|
1501002 |
GN 880.1-26-B |
26 |
M26x1.5 |
- |
20 |
- |
|
1501006 |
GN 880.1-26-C |
26 |
M26x1.5 |
- |
20 |
- |
|
1500987 |
GN 880.1-22-A-250-T |
22 |
M 22 x 1.5 |
250 |
15 |
14 |
|
1500988 |
GN 880.1-22-A-500-T |
22 |
M 22 x 1.5 |
500 |
15 |
14 |
|
1500989 |
GN 880.1-22-A-1000-T |
22 |
M 22 x 1.5 |
1000 |
15 |
14 |
|
1500999 |
GN 880.1-26-A-250-T |
26 |
M 26 x 1.5 |
250 |
20 |
19 |
|
1501000 |
GN 880.1-26-A-500-T |
26 |
M 26 x 1.5 |
500 |
20 |
19 |
|
1501001 |
GN 880.1-26-A-1000-T |
26 |
M 26 x 1.5 |
1000 |
20 |
19 |
|
1500991 |
GN 880.1-22-B-250-T |
22 |
M 22 x 1.5 |
250 |
15 |
14 |
|
1500992 |
GN 880.1-22-B-500-T |
22 |
M 22 x 1.5 |
500 |
15 |
14 |
|
1500993 |
GN 880.1-22-B-1000-T |
22 |
M 22 x 1.5 |
1000 |
15 |
14 |
|
1501003 |
GN 880.1-26-B-250-T |
26 |
M 26 x 1.5 |
250 |
20 |
19 |
|
1501004 |
GN 880.1-26-B-500-T |
26 |
M 26 x 1.5 |
500 |
20 |
19 |
|
1501005 |
GN 880.1-26-B-1000-T |
26 |
M 26 x 1.5 |
1000 |
20 |
19 |
|
1500995 |
GN 880.1-22-C-250-T |
22 |
M 22 x 1.5 |
250 |
15 |
14 |
|
1500996 |
GN 880.1-22-C-500-T |
22 |
M 22 x 1.5 |
500 |
15 |
14 |
|
1500997 |
GN 880.1-22-C-1000-T |
22 |
M 22 x 1.5 |
1000 |
15 |
14 |
|
1501007 |
GN 880.1-26-C-250-T |
26 |
M 26 x 1.5 |
250 |
20 |
19 |
|
1501008 |
GN 880.1-26-C-500-T |
26 |
M 26 x 1.5 |
500 |
20 |
19 |
|
1501009 |
GN 880.1-26-C-1000-T |
26 |
M 26 x 1.5 |
1000 |
20 |
19 |
Technical information
连接螺母
黄铜，带软管套头。
L形弯管
黄铜 45° / 90°。
O形环
NBR（丁腈）合成橡胶。
软管夹
镀锌钢。
塞子
塑料，LD-PE。
标准款型

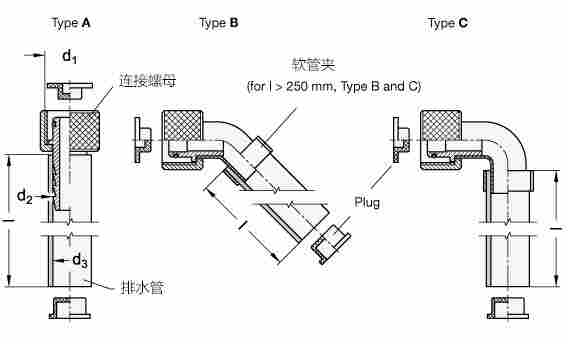

- A型：平直连接件。
- B型：45°连接件。
- C型：90°连接件。
可按需提供的附件
- 其它长度的软管。
- 管壁带网状织物（尼龙）的软管。
特征及应用
GN 880.1连接件是与GN 880排油阀配合使用的。
拧入连接件会激活排油阀的阀片，使得油液可通过软管流入安装好的泄油盘内。
塞子用于防止排油后残留的油液滴出。
塞子与软管夹（仅限B型和C型）包含在订货之内。

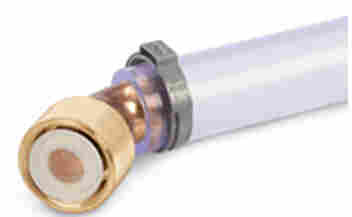

GN 880.1
排油软管连接件
|
标准件 |
主尺寸 |
重量 |
||||
|
说明 |
Size |
d1* |
l |
d2 |
d3 |
g |
|
GN 880.1-22-A-250-T |
22 |
M22x1.5 |
250 |
15 |
14 |
97 |
|
GN 880.1-22-B-250-T |
22 |
M22x1.5 |
250 |
15 |
14 |
97 |
|
GN 880.1-22-C-250-T |
22 |
M22x1.5 |
250 |
15 |
14 |
97 |
|
GN 880.1-22-A-500-T |
22 |
M22x1.5 |
500 |
15 |
14 |
140 |
|
GN 880.1-22-B-500-T |
22 |
M22x1.5 |
500 |
15 |
14 |
140 |
|
GN 880.1-22-C-500-T |
22 |
M22x1.5 |
500 |
15 |
14 |
140 |
|
GN 880.1-22-A-1000-T |
22 |
M22x1.5 |
1000 |
15 |
14 |
220 |
|
GN 880.1-22-B-1000-T |
22 |
M22x1.5 |
1000 |
15 |
14 |
220 |
|
GN 880.1-22-C-1000-T |
22 |
M22x1.5 |
1000 |
15 |
14 |
220 |
|
GN 880.1-26-A-250-T |
26 |
M26x1.5 |
250 |
20 |
19 |
153 |
|
GN 880.1-26-B-250-T |
26 |
M26x1.5 |
250 |
20 |
19 |
153 |
|
GN 880.1-26-B-250-T |
26 |
M26x1.5 |
250 |
20 |
19 |
153 |
|
GN 880.1-26-A-500-T |
26 |
M26x1.5 |
500 |
20 |
19 |
230 |
|
GN 880.1-26-B-500-T |
26 |
M26x1.5 |
500 |
20 |
19 |
230 |
|
GN 880.1-26-C-500-T |
26 |
M26x1.5 |
500 |
20 |
19 |
230 |
|
GN 880.1-26-A-1000-T |
26 |
M26x1.5 |
1000 |
20 |
19 |
390 |
|
GN 880.1-26-B-1000-T |
26 |
M26x1.5 |
1000 |
20 |
19 |
390 |
|
GN 880.1-26-C-1000-T |
26 |
M26x1.5 |
1000 |
20 |
19 |
390 |
Technical information
连接螺母
黄铜，带软管套头。
L形弯管
黄铜 45° / 90°。
O形环
NBR（丁腈）合成橡胶。
排油软管
T 型：PVC，透明。
软管夹
镀锌钢。
塞子
塑料，LD-PE。
标准款型
- A型：平直连接件。
- B型：45°连接件。
- C型：90°连接件。
可按需提供的附件
- 其它长度的软管。
- 管壁带网状织物（尼龙）的软管。
特征及应
GN 880.1连接件是与GN 880排油阀配合使用的。
拧入连接件会激活排油阀的阀片，使得油液可通过软管流入安装好的泄油盘内。
塞子用于防止排油后残留的油液滴出。
