GN 817.4
分度销
|
标准件 |
主尺寸 |
弹簧压力N ≈ |
重量 |
||||||||||
|
物料号 |
说明 |
d1 -0.02/-0.04 |
l1 min. |
d2 |
k |
l2 |
l3 |
l4 |
l5 |
A/F |
起始位置 |
终止位置 |
g |
|
802446 |
GN 817.4-6-6-B |
6 |
6 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6.5 |
19 |
31 |
|
802454 |
GN 817.4-6-9-B |
6 |
9 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6 |
25 |
34 |
|
802470 |
GN 817.4-8-8-B |
8 |
8 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
26 |
64 |
|
802462 |
GN 817.4-8-12-B |
8 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
28 |
65 |
|
802430 |
GN 817.4-10-12-B |
10 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
9.5 |
38 |
72 |
|
802438 |
GN 817.4-12-15-B |
12 |
15 |
M20x1.5 |
25 |
68 |
33 |
10 |
59 |
22 |
11.5 |
40 |
120 |
|
802447 |
GN 817.4-6-6-BK |
6 |
6 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6.5 |
19 |
40 |
|
802455 |
GN 817.4-6-9-BK |
6 |
9 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6 |
25 |
40 |
|
802471 |
GN 817.4-8-8-BK |
8 |
8 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
26 |
80 |
|
802463 |
GN 817.4-8-12-BK |
8 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
28 |
80 |
|
802431 |
GN 817.4-10-12-BK |
10 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
9.5 |
38 |
80 |
|
802439 |
GN 817.4-12-15-BK |
12 |
15 |
M20x1.5 |
25 |
68 |
33 |
10 |
59 |
22 |
11.5 |
40 |
150 |
|
802450 |
GN 817.4-6-6-C |
6 |
6 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6.5 |
19 |
35 |
|
802458 |
GN 817.4-6-9-C |
6 |
9 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6 |
25 |
34 |
|
802474 |
GN 817.4-8-8-C |
8 |
8 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
26 |
68 |
|
802466 |
GN 817.4-8-12-C |
8 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
28 |
71 |
|
802434 |
GN 817.4-10-12-C |
10 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
9.5 |
38 |
72 |
|
802442 |
GN 817.4-12-15-C |
12 |
15 |
M20x1.5 |
25 |
68 |
33 |
10 |
59 |
22 |
11.5 |
40 |
127 |
|
802451 |
GN 817.4-6-6-CK |
6 |
6 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6.5 |
19 |
42 |
|
802459 |
GN 817.4-6-9-CK |
6 |
9 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6 |
25 |
40 |
|
802475 |
GN 817.4-8-8-CK |
8 |
8 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
26 |
86 |
|
802467 |
GN 817.4-8-12-CK |
8 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
28 |
80 |
|
802435 |
GN 817.4-10-12-CK |
10 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
9.5 |
38 |
90 |
|
802443 |
GN 817.4-12-15-CK |
12 |
15 |
M20x1.5 |
25 |
68 |
33 |
10 |
59 |
22 |
11.5 |
40 |
160 |
|
标准件 |
主尺寸 |
弹簧压力N ≈ |
重量 |
||||||||||
|
物料号 |
说明 |
d1 -0.02/-0.04 |
l1 min. |
d2 |
k |
l2 |
l3 |
l4 |
l5 |
A/F |
起始位置 |
终止位置 |
g |
|
802449 |
GN 817.4-6-6-B-NI |
6 |
6 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6.5 |
19 |
31 |
|
802457 |
GN 817.4-6-9-B-NI |
6 |
9 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6 |
25 |
35 |
|
802473 |
GN 817.4-8-8-B-NI |
8 |
8 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
26 |
64 |
|
802465 |
GN 817.4-8-12-B-NI |
8 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
28 |
69 |
|
802433 |
GN 817.4-10-12-B-NI |
10 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
9.5 |
38 |
72 |
|
802441 |
GN 817.4-12-15-B-NI |
12 |
15 |
M20x1.5 |
25 |
68 |
33 |
10 |
59 |
22 |
11.5 |
40 |
120 |
|
802448 |
GN 817.4-6-6-BK-NI |
6 |
6 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6.5 |
19 |
31 |
|
802456 |
GN 817.4-6-9-BK-NI |
6 |
9 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6 |
25 |
43 |
|
802472 |
GN 817.4-8-8-BK-NI |
8 |
8 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
26 |
80 |
|
802464 |
GN 817.4-8-12-BK-NI |
8 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
28 |
90 |
|
802432 |
GN 817.4-10-12-BK-NI |
10 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
9.5 |
38 |
90 |
|
802440 |
GN 817.4-12-15-BK-NI |
12 |
15 |
M20x1.5 |
25 |
68 |
33 |
10 |
59 |
22 |
11.5 |
40 |
130 |
|
802453 |
GN 817.4-6-6-C-NI |
6 |
6 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6.5 |
19 |
34 |
|
802461 |
GN 817.4-6-9-C-NI |
6 |
9 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6 |
25 |
35 |
|
802477 |
GN 817.4-8-8-C-NI |
8 |
8 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
26 |
39 |
|
802469 |
GN 817.4-8-12-C-NI |
8 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
28 |
71 |
|
802437 |
GN 817.4-10-12-C-NI |
10 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
9.5 |
38 |
72 |
|
802445 |
GN 817.4-12-15-C-NI |
12 |
15 |
M20x1.5 |
25 |
68 |
33 |
10 |
59 |
22 |
11.5 |
40 |
127 |
|
802452 |
GN 817.4-6-6-CK-NI |
6 |
6 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6.5 |
19 |
40 |
|
802460 |
GN 817.4-6-9-CK-NI |
6 |
9 |
M12x1.5 |
20 |
48 |
22 |
6 |
54 |
14 |
6 |
25 |
40 |
|
802476 |
GN 817.4-8-8-CK-NI |
8 |
8 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
26 |
80 |
|
802468 |
GN 817.4-8-12-CK-NI |
8 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
8.5 |
28 |
80 |
|
802436 |
GN 817.4-10-12-CK-NI |
10 |
12 |
M16x1.5 |
25 |
59 |
26 |
8 |
59 |
17 |
9.5 |
38 |
90 |
|
802444 |
GN 817.4-12-15-CK-NI |
12 |
15 |
M20x1.5 |
25 |
68 |
33 |
10 |
59 |
22 |
11.5 |
40 |
160 |
钢制，黑色氧化处理。
钢制，硬化处理，研磨处理。建议与符合H7公差规定的孔配合使用。
高强度聚酰胺基(PA)高科技聚合体，黑色，亚光饰面。耐溶剂、油、油脂和其他化学溶剂。
- B型：无定止位和锁紧螺母。
- BK型：无定止位，带锁紧螺母ISO 8675。
- C型：带定止位，无锁紧螺母。
- CK型：带定止位和锁紧螺母ISO 8675。

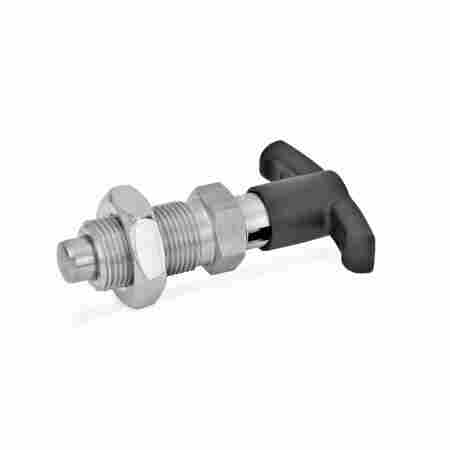

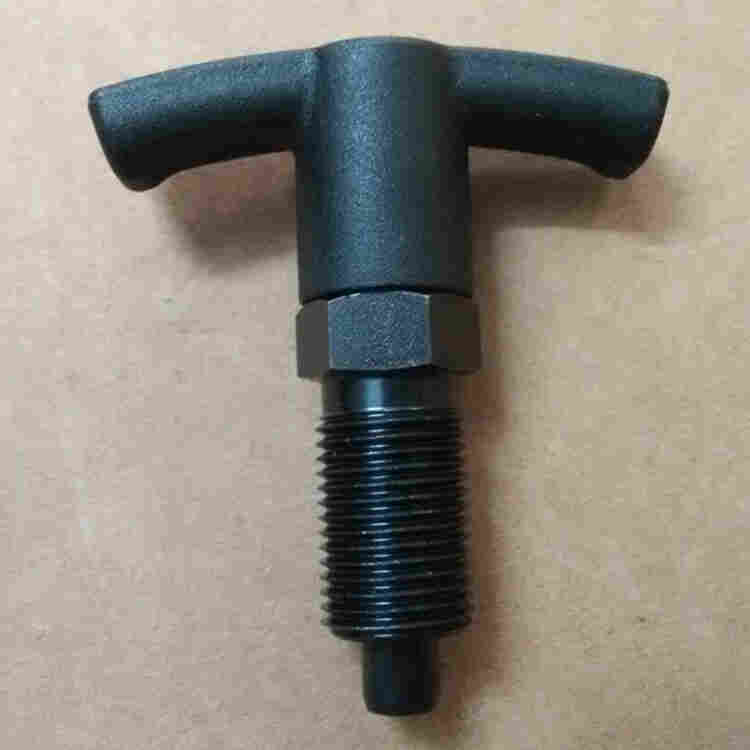

GN 817.4和GN 817分度销的区别仅在于GN 817.4用T形手柄取代圆形捏手。
这种形状可以更好地对C型分度销的转位进行视觉观察，有利于防止解锁力过大。
带定止位的C型适用于销头不允许持续伸出的场合。在这种情况下，将捏手缩回然后转动90°，槽口将销头保持在这个位置上。
