GN 7017
分度销
|
标准件 |
主尺寸 |
*拧紧扭矩 Nm |
弹簧负载N ≈ |
重量 |
||||||||||
|
说明 |
d1 |
d2 |
d3 |
e |
l1 |
l2 min |
l3 |
l4 |
l5 min |
A/F |
起始位置 |
终止位置 |
g |
|
|
GN 7017-4-M6-B-ST |
4 |
M6 |
2.5 |
6.9 |
32 |
9.5 |
20 |
2.5 |
16 |
6 |
1.6 |
3 |
10 |
6 |
|
GN 7017-5-M8-B-ST |
5 |
M8 |
3 |
9.2 |
42 |
12 |
27 |
3.1 |
19.5 |
8 |
4.5 |
3.5 |
13.5 |
18 |
|
GN 7017-6-M10-B-ST |
6 |
M10 |
3.5 |
11.5 |
51 |
14 |
33.5 |
3.7 |
24 |
10 |
10 |
4 |
16 |
30 |
|
GN 7017-8-M12-B-ST |
8 |
M12 |
5 |
13.8 |
54 |
19 |
31.8 |
4.3 |
32 |
12 |
13 |
4 |
22 |
46 |
|
GN 7017-10-M16-B-ST |
10 |
M16 |
5 |
19.6 |
77.5 |
25 |
50.5 |
5 |
33.5 |
16 |
42 |
4 |
23 |
110 |
|
GN 7017-4-M6-BK-ST |
4 |
M6 |
2.5 |
6.9 |
32 |
9.5 |
20 |
2.5 |
16 |
6 |
1.6 |
3 |
10 |
8 |
|
GN 7017-5-M8-BK-ST |
5 |
M8 |
3 |
9.2 |
42 |
12 |
27 |
3.1 |
19.5 |
8 |
4.5 |
3.5 |
13.5 |
18 |
|
GN 7017-6-M10-BK-ST |
6 |
M10 |
3.5 |
11.5 |
51 |
14 |
33.5 |
3.7 |
24 |
10 |
10 |
4 |
16 |
33 |
|
GN 7017-8-M12-BK-ST |
8 |
M12 |
5 |
13.8 |
54 |
19 |
31.8 |
4.3 |
32 |
12 |
13 |
4 |
22 |
100 |
|
GN 7017-10-M16-BK-ST |
10 |
M16 |
5 |
19.6 |
77.5 |
25 |
50.5 |
5 |
33.5 |
16 |
42 |
4 |
23 |
130 |
|
GN 7017-4-M6-C-ST |
4 |
M6 |
2.5 |
6.9 |
32 |
9.5 |
20 |
2.5 |
16 |
6 |
1.6 |
3 |
10 |
6 |
|
GN 7017-5-M8-C-ST |
5 |
M8 |
3 |
9.2 |
42 |
12 |
27 |
3.1 |
19.5 |
8 |
4.5 |
3.5 |
13.5 |
13 |
|
GN 7017-6-M10-C-ST |
6 |
M10 |
3.5 |
11.5 |
51 |
14 |
33.5 |
3.7 |
24 |
10 |
10 |
4 |
16 |
26 |
|
GN 7017-8-M12-C-ST |
8 |
M12 |
5 |
13.8 |
54 |
19 |
31.8 |
4.3 |
32 |
12 |
13 |
4 |
22 |
41 |
|
GN 7017-10-M16-C-ST |
10 |
M16 |
5 |
19.6 |
77.5 |
25 |
50.5 |
5 |
33.5 |
16 |
42 |
4 |
23 |
104 |
|
GN 7017-4-M6-CK-ST |
4 |
M6 |
2.5 |
6.9 |
32 |
9.5 |
20 |
2.5 |
16 |
6 |
1.6 |
3 |
10 |
8 |
|
GN 7017-5-M8-CK-ST |
5 |
M8 |
3 |
9.2 |
42 |
12 |
27 |
3.1 |
19.5 |
8 |
4.5 |
3.5 |
13.5 |
16 |
|
GN 7017-6-M10-CK-ST |
6 |
M10 |
3.5 |
11.5 |
51 |
14 |
33.5 |
3.7 |
24 |
10 |
10 |
4 |
16 |
31 |
|
GN 7017-8-M12-CK-ST |
8 |
M12 |
5 |
13.8 |
54 |
19 |
31.8 |
4.3 |
32 |
12 |
13 |
4 |
22 |
47 |
|
GN 7017-10-M16-CK-ST |
10 |
M16 |
5 |
19.6 |
77.5 |
25 |
50.5 |
5 |
33.5 |
16 |
42 |
4 |
23 |
124 |
|
标准件 |
主尺寸 |
*拧紧扭矩 Nm |
弹簧负载 |
重量 |
||||||||||
|
说明 |
d1 |
d2 |
d3 |
e |
l1 |
l2 min |
l3 |
l4 |
l5 min |
A/F |
起始位置 |
终止位置 |
g |
|
|
GN 7017-4-M6-B-NI |
4 |
M6 |
2.5 |
6.9 |
32 |
9.5 |
20 |
2.5 |
16 |
6 |
1.6 |
3 |
10 |
5 |
|
GN 7017-5-M8-B-NI |
5 |
M8 |
3 |
9.2 |
42 |
12 |
27 |
3.1 |
19.5 |
8 |
4.5 |
3.5 |
13.5 |
15 |
|
GN 7017-6-M10-B-NI |
6 |
M10 |
3.5 |
11.5 |
51 |
14 |
33.5 |
3.7 |
24 |
10 |
10 |
4 |
16 |
29 |
|
GN 7017-8-M12-B-NI |
8 |
M12 |
5 |
13.8 |
54 |
19 |
31.8 |
4.3 |
32 |
12 |
13 |
4 |
22 |
48 |
|
GN 7017-10-M16-B-NI |
10 |
M16 |
5 |
19.6 |
77.5 |
25 |
50.5 |
5 |
33.5 |
16 |
42 |
4 |
23 |
111 |
|
GN 7017-4-M6-BK-NI |
4 |
M6 |
2.5 |
6.9 |
32 |
9.5 |
20 |
2.5 |
16 |
6 |
1.6 |
3 |
10 |
7 |
|
GN 7017-5-M8-BK-NI |
5 |
M8 |
3 |
9.2 |
42 |
12 |
27 |
3.1 |
19.5 |
8 |
4.5 |
3.5 |
13.5 |
18 |
|
GN 7017-6-M10-BK-NI |
6 |
M10 |
3.5 |
11.5 |
51 |
14 |
33.5 |
3.7 |
24 |
10 |
10 |
4 |
16 |
34 |
|
GN 7017-8-M12-BK-NI |
8 |
M12 |
5 |
13.8 |
54 |
19 |
31.8 |
4.3 |
32 |
12 |
13 |
4 |
22 |
58 |
|
GN 7017-10-M16-BK-NI |
10 |
M16 |
5 |
19.6 |
77.5 |
25 |
50.5 |
5 |
33.5 |
16 |
42 |
4 |
23 |
130 |
|
GN 7017-4-M6-C-NI |
4 |
M6 |
2.5 |
6.9 |
32 |
9.5 |
20 |
2.5 |
16 |
6 |
1.6 |
3 |
10 |
6 |
|
GN 7017-5-M8-C-NI |
5 |
M8 |
3 |
9.2 |
42 |
12 |
27 |
3.1 |
19.5 |
8 |
4.5 |
3.5 |
13.5 |
13 |
|
GN 7017-6-M10-C-NI |
6 |
M10 |
3.5 |
11.5 |
51 |
14 |
33.5 |
3.7 |
24 |
10 |
10 |
4 |
16 |
26 |
|
GN 7017-8-M12-C-NI |
8 |
M12 |
5 |
13.8 |
54 |
19 |
31.8 |
4.3 |
32 |
12 |
13 |
4 |
22 |
- |
|
GN 7017-10-M16-C-NI |
10 |
M16 |
5 |
19.6 |
77.5 |
25 |
50.5 |
5 |
33.5 |
16 |
42 |
4 |
23 |
102 |
|
GN 7017-4-M6-CK-NI |
4 |
M6 |
2.5 |
6.9 |
32 |
9.5 |
20 |
2.5 |
16 |
6 |
1.6 |
3 |
10 |
7 |
|
GN 7017-5-M8-CK-NI |
5 |
M8 |
3 |
9.2 |
42 |
12 |
27 |
3.1 |
19.5 |
8 |
4.5 |
3.5 |
13.5 |
28 |
|
GN 7017-6-M10-CK-NI |
6 |
M10 |
3.5 |
11.5 |
51 |
14 |
33.5 |
3.7 |
24 |
10 |
10 |
4 |
16 |
35 |
|
GN 7017-8-M12-CK-NI |
8 |
M12 |
5 |
13.8 |
54 |
19 |
31.8 |
4.3 |
32 |
12 |
13 |
4 |
22 |
50 |
|
GN 7017-10-M16-CK-NI |
10 |
M16 |
5 |
19.6 |
77.5 |
25 |
50.5 |
5 |
33.5 |
16 |
42 |
4 |
23 |
120 |
本体
钢制，镀锌，蓝色钝化处理。
弹簧
AISI 301 不锈钢。
可供应以下标准型号

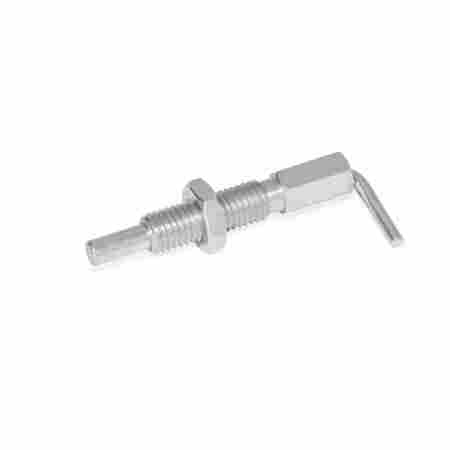

- B型:不带定止位和锁紧螺母。
- BK型:不带定止位, 带锁紧螺母。

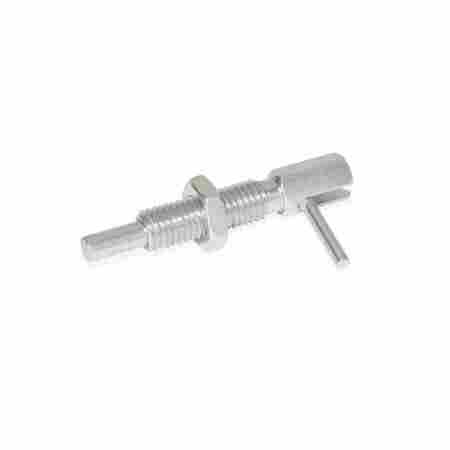

- C型: 带定止位，不带锁紧螺母。
- CK型: 带定止位，带锁紧螺母。
特征及应用
GN 7017分度销尺寸较小，通过杠杆把手来驱动。该分度销应用广泛，可以防止定位孔错定位以及定位不对准。
C型 / CK型 应用于销头必须停留在回缩位置的场合。
安装时，固定锁紧螺母的拧紧力矩，不可出表内所列的*值。
