油位指示器
ELESA 原创设计
|
标准件 |

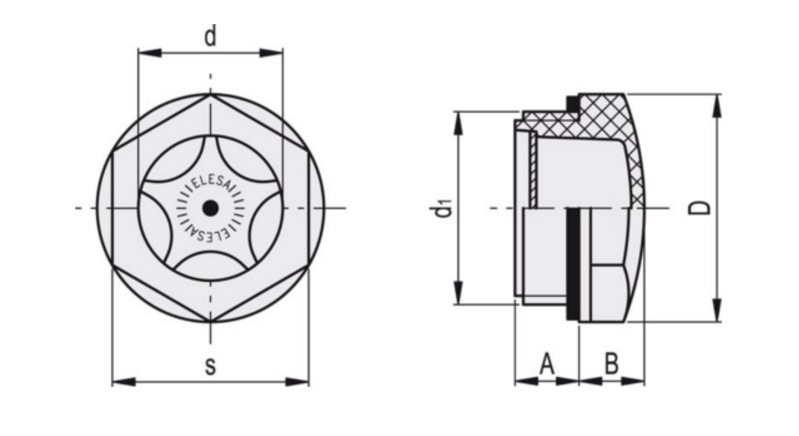

主尺寸 |
拧紧力矩 |
重量 |
||||||
|
代码 |
说明 |
d1 |
A |
B |
D |
d |
s |
[Nm] |
g |
|
13661 |
HFTX.11-M16x1.5 |
M16x1.5 |
8 |
7 |
22 |
11 |
19 |
2÷3 |
4 |
|
13681 |
HFTX.14-M20x1.5 |
M20x1.5 |
9.5 |
8 |
26 |
14 |
22 |
8÷10 |
5 |
|
13701 |
HFTX.18-M25x1.5 |
M25x1.5 |
8 |
9 |
31.5 |
18 |
27 |
8÷10 |
8 |
|
13726 |
HFTX.21-M26x1.5 |
M26x1.5 |
13 |
9 |
31.5 |
18 |
27 |
8÷10 |
8 |
|
13711 |
HFTX.19-M27x1.5 |
M27x1.5 |
9 |
9 |
31.5 |
20 |
27 |
8÷10 |
8 |
|
13731 |
HFTX.22-M30x1.5 |
M30x1.5 |
9 |
10 |
35 |
22 |
30 |
8÷10 |
10 |
|
13751 |
HFTX.26-M35x1.5 |
M35x1.5 |
11 |
10 |
40 |
25 |
34 |
8÷10 |
13 |
|
13771 |
HFTX.31-M40x1.5 |
M40x1.5 |
11.5 |
13 |
47.5 |
30 |
40.5 |
8÷10 |
20 |
|
标准件 |
主尺寸 |
拧紧力矩 |
重量 |
||||||
|
代码 |
说明 |
d1 |
A |
B |
D |
d |
s |
[Nm] |
g |
|
13651 |
HFTX.9-1/4 |
G 1/4 |
10 |
6 |
18 |
9 |
15 |
2÷3 |
3 |
|
13671 |
HFTX.12-3/8 |
G 3/8 |
7.5 |
7 |
22 |
11 |
19 |
3÷5 |
4 |
|
13691 |
HFTX.15-1/2 |
G 1/2 |
10.5 |
8 |
26 |
14 |
22 |
4÷6 |
5 |
|
13721 |
HFTX.20-3/4 |
G 3/4 |
10.5 |
9 |
31.5 |
20 |
27 |
6÷8 |
8 |
|
13741 |
HFTX.24-1 |
G 1 |
11 |
10 |
40 |
25 |
34 |
8÷10 |
12 |
|
13761 |
HFTX.30-1¼ |
G 1¼ |
11.5 |
13 |
47.5 |
30 |
40.5 |
8÷10 |
20 |
Technical information
带放大透镜的螺纹本体
透明聚酰胺基（PA-T）高科技聚合体。 耐溶剂、含添加剂的机油、油脂以及酸碱。避免与酒精或含酒精的洗涤剂接触。
星形反差屏
亚光阳极氧化铝型材，带红色液位中心点。
扁平密封环
NBR合成橡胶。
*连续工作温度
100℃。
按需可有以下附件备选
GH.型铜螺母（参见第1006页），用于将指示器装在壁厚小于5mm的油罐上。
特征
放大透镜的特殊形状增加且改善从侧面观察的视觉效果。
技术说明
拧紧油位指示器时，建议施加足够的拧紧力矩（参见下表），以确保在密封环不变形的情况下达到*紧密性。所建议使用的拧紧力矩，是在（23℃）环境温度下进行的实验室试验结果，且油位指示器、密封环以及油罐壁处于完全清洁的状态。
注
欲与含特殊添加剂的液体一起使用，请联系ELESA销售部。
