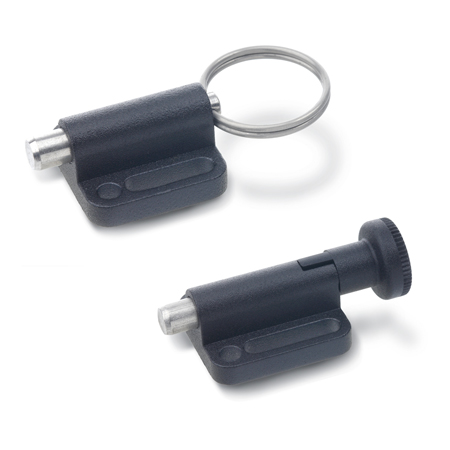

GN 417
分度销
|
标准件 |
主尺寸 |
弹簧压力 N≈ |
重量 |
||||||||||||||||
|
物料号 |
型号 |
d1 h11 |
d2 |
d3 |
b1 |
b2 |
b3 |
b4 -0.2 |
h1 |
h2 |
k1 ±0.05 |
k2 |
k3 |
k4 |
l1 |
l2 ±0.5 |
起始位置 |
终止位置 |
g |
|
801001 |
GN 417-4-A |
4 |
- |
14 |
22 |
16.5 |
6 |
3.3 |
7 |
4 |
14 |
4 |
8 |
4.5 |
- |
4 |
3 |
12 |
11 |
|
801004 |
GN 417-5-A |
5 |
- |
18 |
28 |
22 |
8 |
4.3 |
9.5 |
4.5 |
18 |
5 |
10 |
7 |
- |
5 |
5 |
24 |
22 |
|
801007 |
GN 417-6-A |
6 |
- |
24 |
32 |
27.5 |
10 |
5.4 |
10.5 |
5 |
21 |
5.5 |
12 |
10 |
- |
6 |
5 |
21 |
36 |
|
801010 |
GN 417-8-A |
8 |
- |
30 |
34 |
33 |
12 |
5.4 |
12.5 |
6 |
23 |
5.5 |
12 |
15.5 |
- |
8 |
6 |
22 |
58 |
|
800998 |
GN 417-10-A |
10 |
- |
30 |
39 |
35 |
14.5 |
6.5 |
14.5 |
6 |
27 |
6 |
15 |
13.5 |
- |
10 |
4 |
25 |
83 |
|
801002 |
GN 417-4-B |
4 |
12 |
- |
22 |
16.5 |
6 |
3.3 |
7 |
4 |
14 |
4 |
8 |
4.5 |
30.5 |
4 |
3 |
12 |
11 |
|
801005 |
GN 417-5-B |
5 |
16 |
- |
28 |
22 |
8 |
4.3 |
9.5 |
4.5 |
18 |
5 |
10 |
7 |
40 |
5 |
5 |
24 |
22 |
|
801008 |
GN 417-6-B |
6 |
18 |
- |
32 |
27.5 |
10 |
5.4 |
10.5 |
5 |
21 |
5.5 |
12 |
10 |
49 |
6 |
5 |
21 |
36 |
|
801011 |
GN 417-8-B |
8 |
21 |
- |
34 |
33 |
12 |
5.4 |
12.5 |
6 |
23 |
5.5 |
12 |
15.5 |
59 |
8 |
6 |
22 |
58 |
|
800999 |
GN 417-10-B |
10 |
25 |
- |
39 |
35 |
6 |
6.5 |
14.5 |
6 |
27 |
6 |
15 |
13.5 |
67.5 |
10 |
4 |
25 |
83 |
|
标准件 |
主尺寸 |
弹簧压力 |
重量 |
|||||||||||||||
|
物料号 |
型号 |
d1 h11 |
d2 |
b1 |
b2 |
b3 |
b4 -0.2 |
h1 |
h2 |
k1 ±0.05 |
k2 |
k3 |
k4 |
l1 |
l2 min. |
起始位置 |
终止位置 |
g |
|
801003 |
GN 417-4-C |
4 |
12 |
22 |
19 |
6 |
3.3 |
7 |
4 |
14 |
4 |
8 |
7 |
33 |
4 |
3 |
12 |
14 |
|
801006 |
GN 417-5-C |
5 |
16 |
28 |
25.5 |
8 |
4.3 |
9.5 |
4.5 |
18 |
5 |
10 |
10.5 |
43.5 |
5 |
5 |
24 |
25 |
|
801009 |
GN 417-6-C |
6 |
18 |
32 |
30.5 |
10 |
5.4 |
10.5 |
5 |
21 |
5.5 |
12 |
13 |
52 |
6 |
5 |
21 |
41 |
|
801012 |
GN 417-8-C |
8 |
21 |
34 |
37.5 |
12 |
5.4 |
12.5 |
6 |
23 |
5.5 |
12 |
20 |
63.5 |
8 |
6 |
22 |
66 |
|
801000 |
GN 417-10-C |
10 |
25 |
39 |
40 |
14.5 |
6.5 |
14.5 |
6 |
27 |
6 |
15 |
18.5 |
72.5 |
10 |
4 |
25 |
97 |
|
标准件 |
主尺寸 |
重量 |
|||||||||||
|
物料号 |
型号 |
d 标称尺寸 |
d实际尺寸 |
b1 |
b2 |
b3 |
b4 -0.2 |
h1 |
h2 |
k1 ±0.05 |
k2 |
k3 |
g |
|
800994 |
GN 417.1-4 |
4 |
4.1 |
22 |
16.5 |
6 |
3.3 |
7 |
4 |
14 |
4 |
8.5 |
10 |
|
800995 |
GN 417.1-5 |
5 |
5.1 |
28 |
22 |
8 |
4.3 |
9.5 |
4.5 |
18 |
5 |
12 |
20 |
|
800996 |
GN 417.1-6 |
6 |
6.2 |
32 |
27.5 |
10 |
5.4 |
10.5 |
5 |
21 |
5.5 |
16.5 |
30 |
|
800997 |
GN 417.1-8 |
8 |
8.2 |
34 |
33 |
12 |
5.4 |
12.5 |
6 |
23 |
5.5 |
22 |
50 |
|
800993 |
GN 417.1-10 |
10 |
10.2 |
39 |
35 |
14.5 |
6.8 |
14.5 |
6 |
27 |
6 |
23 |
70 |
压铸锌合金，喷塑涂层，黑色，纹理饰面。
AISI 303不锈钢。
AISI 301不锈钢。
AISI 301不锈钢。
聚酰胺基（PA）高科技聚合体，黑色，亚光饰面。

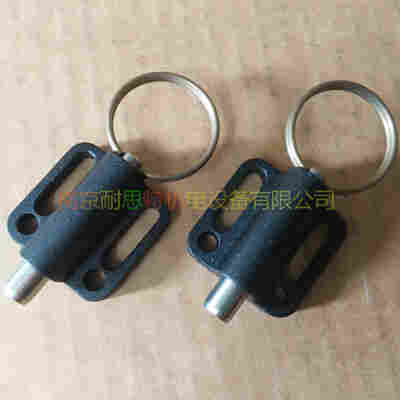

- A型：不带定止位，带拉环。

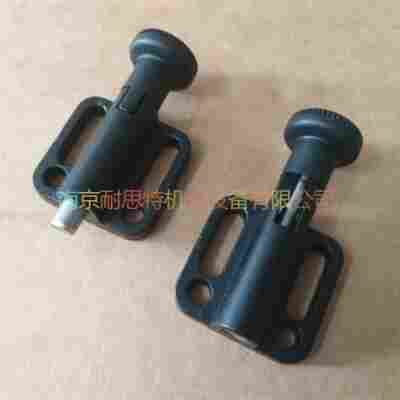

- B型：不带定止位，带捏手。
选择适用于ISO 7092螺纹范围的垫圈。
