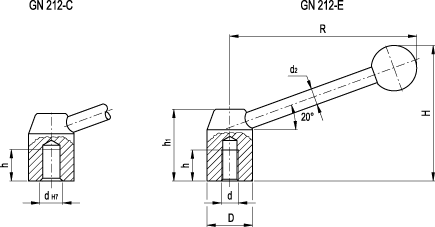

GN212
杠杆手柄
|
标准件 |
主尺寸 |
安装孔 |
重量 |
||||||
|
说明 |
D |
R |
H |
h1 |
d2 |
d H7 |
d |
h |
g |
|
22 |
87 |
66 |
37 |
8 |
10 |
- |
19 |
114 |
|
|
22 |
87 |
66 |
37 |
8 |
- |
M10 |
15 |
118 |
|
|
25 |
101 |
76 |
42 |
10 |
12 |
- |
21 |
174 |
|
|
25 |
101 |
76 |
42 |
10 |
- |
M12 |
18 |
182 |
|
|
28 |
116 |
87 |
47 |
12 |
12 |
- |
23 |
275 |
|
|
28 |
116 |
87 |
47 |
12 |
- |
M12 |
18 |
274 |
|
|
32 |
131 |
97 |
52 |
12 |
16 |
- |
25 |
349 |
|
|
32 |
131 |
97 |
52 |
12 |
- |
M16 |
23 |
352 |
|
|
36 |
146 |
108 |
58 |
14 |
16 |
- |
27 |
471 |
|
|
36 |
146 |
108 |
58 |
14 |
- |
M16 |
24 |
525 |
|
|
40 |
161 |
120 |
64 |
16 |
20 |
- |
29 |
724 |
|
|
40 |
161 |
120 |
64 |
16 |
- |
M20 |
27 |
709 |
|
Technical information
杆体
黑色氧化、车削和打磨处理的钢。
手柄
车削、光亮和黑色氧化处理的钢手柄臂，倾斜20°角，带DIN 319 （参见第362页）黑色酚醛基（PF）Duroplast热固性塑料球状捏手。
轮毂
- C型：轮毂，带符合H7规定公差的普通盲孔。
- E型：带螺纹孔。
可用埋头螺钉将GN212安装固定在轴上参见技术说明。
特征及应用
GN212手柄杆可用作紧固元件及操作杆。
Technical information
杆体
黑色氧化、车削和打磨处理的钢。
手柄
车削、光亮和黑色氧化处理的钢手柄臂，倾斜20°角，带DIN 319 （参见第362页）黑色酚醛基（PF）Duroplast热固性塑料球状捏手。
轮毂
- C型：轮毂，带符合H7规定公差的普通盲孔。
- E型：带螺纹孔。
可用埋头螺钉将GN212安装固定在轴上参见技术说明。
特征及应用
GN212手柄杆可用作紧固元件及操作杆。

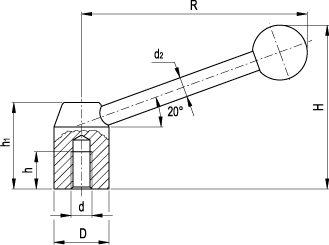

杠杆手柄
标准件
主尺寸
安装孔
重量
说明
D
R
H
h1
d2
d
h
g
22
87
66
37
8
M8
12
122
25
101
76
42
10
M10
15
186
28
116
87
47
12
M12
18
274
32
131
97
52
12
M16
23
352
Technical information
杆体
AISI303亚光喷砂不锈钢。
手柄
AISI303亚光喷砂不锈钢20°倾斜手柄臂，带DIN 319（参见第362页）黑色酚醛基（PF）Duroplast热固性塑料球状捏手。
装配
轮毂，带螺纹孔。
特征及应用
GN212手柄杆除操作杆外，同样可用作紧固元件。
可用埋头螺钉将GN212安装固定在轴上参见技术说明。
AISI303不锈钢具有耐腐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的锁销。
