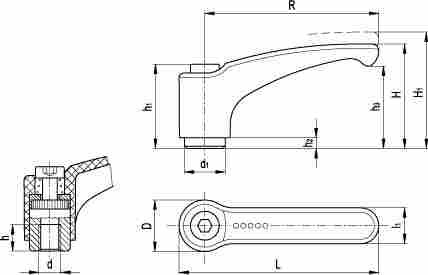

可调节手柄
ELESA 原创设计
|
标准件 |
主尺寸 |
||||||||||
|
代码 |
说明 |
R |
L |
D |
H |
H1 |
h1 |
h2 |
h3 |
d1 |
l1 |
|
ERZ.44 A-M4 |
44 |
52 |
15.5 |
30.5 |
34 |
24.5 |
3.5 |
22.5 |
10 |
11 |
|
|
ERZ.44 A-M5 |
44 |
52 |
15.5 |
30.5 |
34 |
24.5 |
3.5 |
22.5 |
10 |
11 |
|
|
ERZ.44 A-M6 |
44 |
52 |
15.5 |
30.5 |
34 |
24.5 |
3.5 |
22.5 |
10 |
11 |
|
|
ERZ.63 A-M6 |
63 |
73.5 |
19 |
38.5 |
42 |
31 |
3.5 |
30 |
13.5 |
13.5 |
|
|
ERZ.63 A-M8 |
63 |
73.5 |
19 |
38.5 |
42 |
31 |
3.5 |
30 |
13.5 |
13.5 |
|
|
ERZ.78 A-M8 |
78 |
90.5 |
23 |
45 |
50.5 |
36 |
3.5 |
35 |
16 |
16 |
|
|
ERZ.78 A-M10 |
78 |
90.5 |
23 |
45 |
50.5 |
36 |
3.5 |
35 |
16 |
16 |
|
|
ERZ.95 A-M10 |
95 |
109 |
26.5 |
56.5 |
61.5 |
43 |
5 |
45 |
19 |
18 |
|
|
ERZ.95 A-M12 |
95 |
109 |
26.5 |
56.5 |
61.5 |
43 |
5 |
45 |
19 |
18 |
|
柄身Technical information
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。内置锌合金有齿插件，用于联接金属紧固元件。
颜色
黑灰色，亚光饰面。
紧固元件
钢质，黑色氧化涂层处理，带用于联接内置锌合金插件的螺纹孔和有齿元件，以及黑色氧化涂层处理钢质固定螺钉和复位弹簧。
特征及应用
特别适用于因缺乏空间位置，旋转角度受到限制的情况。
内置锌合金插件的金属齿可装配全金属制成的紧固元件，如有特殊装配要求，通过加工即可方便修改。
使用说明
抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
当手柄杆无法360°转动时，使用六角沉头螺钉便可轻松拧紧紧固元件（松开手柄杆后）。
人体工程学及设计理念
此系列杆体的设计与ERX可调节手柄杆的完全类似，已获得下述工业设计奖项：1995年优良工业设计奖（Die Gute Industrieform Hannover）、1996/97年Internationaler Designpreis des Landes Baden-Württemberg。

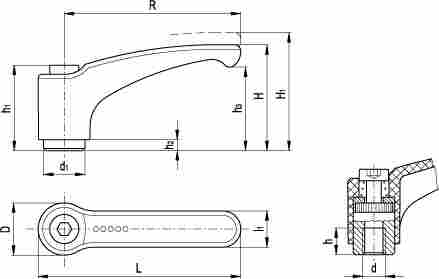

可调节手柄
ELESA 原创设计
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Technical information
柄身
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。内置锌合金有齿插件，用于联接金属紧固元件。
颜色
黑灰色，亚光饰面。
紧固元件
AISI303不锈钢，带用于联接内置锌合金插件的螺纹孔和有齿元件，以及AISI303不锈钢固定螺钉和复位弹簧。
特征及应用
特别适用于因缺乏空间位置，旋转角度受到限制的情况。
内置锌合金插件的金属齿可装配全金属制成的紧固元件，如有特殊装配要求，通过加工即可方便修改。
AISI303不锈钢具有高耐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的可调节手柄。

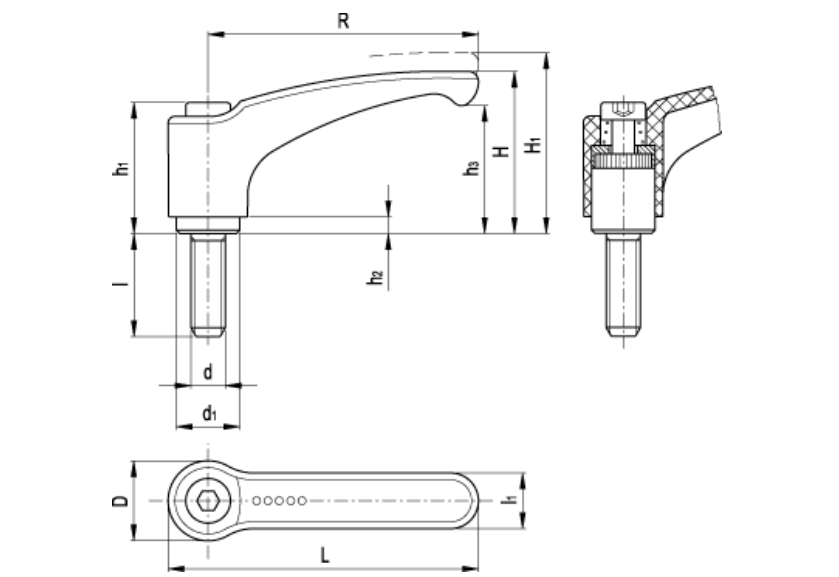

可调节手柄
ELESA 原创设计
|
标准件 |
|
|
代码 |
说明 |
|
ERZ.44 p-M4x12 |
|
|
ERZ.44 p-M4x16 |
|
|
ERZ.44 p-M4x20 |
|
|
ERZ.44 p-M4x25 |
|
|
ERZ.44 p-M4x32 |
|
|
ERZ.44 p-M5x12 |
|
|
ERZ.44 p-M5x16 |
|
|
ERZ.44 p-M5x20 |
|
|
ERZ.44 p-M5x25 |
|
|
ERZ.44 p-M5x32 |
|
|
ERZ.44 p-M5x40 |
|
|
ERZ.44 p-M5x50 |
|
|
ERZ.44 p-M6x12 |
|
|
ERZ.44 p-M6x16 |
|
|
ERZ.44 p-M6x20 |
|
|
ERZ.44 p-M6x25 |
|
|
ERZ.44 p-M6x32 |
|
|
ERZ.44 p-M6x40 |
|
|
ERZ.44 p-M6x50 |
|
|
ERZ.63 p-M6x12 |
|
|
ERZ.63 p-M6x16 |
|
|
ERZ.63 p-M6x20 |
|
|
ERZ.63 p-M6x25 |
|
|
ERZ.63 p-M6x32 |
|
|
ERZ.63 p-M6x40 |
|
|
ERZ.63 p-M6x50 |
|
|
ERZ.63 p-M6x63 |
|
|
ERZ.63 p-M8x12 |
|
|
ERZ.63 p-M8x16 |
|
|
ERZ.63 p-M8x20 |
|
|
ERZ.63 p-M8x25 |
|
|
ERZ.63 p-M8x32 |
|
|
ERZ.63 p-M8x40 |
|
|
ERZ.63 p-M8x50 |
|
|
ERZ.63 p-M8x63 |
|
|
ERZ.63 p-M10x20 |
|
|
ERZ.63 p-M10x25 |
|
|
ERZ.63 p-M10x32 |
|
|
ERZ.63 p-M10x40 |
|
|
ERZ.63 p-M10x50 |
|
|
ERZ.63 p-M10x63 |
|
|
ERZ.63 p-M10x80 |
|
|
ERZ.78 p-M8x16 |
|
|
ERZ.78 p-M8x20 |
|
|
ERZ.78 p-M8x25 |
|
|
ERZ.78 p-M8x32 |
|
|
ERZ.78 p-M8x40 |
|
|
ERZ.78 p-M8x50 |
|
|
ERZ.78 p-M8x63 |
|
|
ERZ.78 p-M8x80 |
|
|
ERZ.78 p-M10x16 |
|
|
ERZ.78 p-M10x20 |
|
|
ERZ.78 p-M10x25 |
|
|
ERZ.78 p-M10x32 |
|
|
ERZ.78 p-M10x40 |
|
|
ERZ.78 p-M10x50 |
|
|
ERZ.78 p-M10x63 |
|
|
ERZ.78 p-M10x80 |
|
|
ERZ.78 p-M12x25 |
|
|
ERZ.78 p-M12x32 |
|
|
ERZ.78 p-M12x40 |
|
|
ERZ.78 p-M12x50 |
|
|
ERZ.78 p-M12x63 |
|
|
ERZ.78 p-M12x80 |
|
|
ERZ.95 p-M10x16 |
|
|
ERZ.95 p-M10x20 |
|
|
ERZ.95 p-M10x25 |
|
|
ERZ.95 p-M10x32 |
|
|
ERZ.95 p-M10x40 |
|
|
ERZ.95 p-M10x50 |
|
|
ERZ.95 p-M10x63 |
|
|
ERZ.95 p-M10x80 |
|
|
ERZ.95 p-M12x16 |
|
|
ERZ.95 p-M12x20 |
|
|
ERZ.95 p-M12x25 |
|
|
ERZ.95 p-M12x32 |
|
|
ERZ.95 p-M12x40 |
|
|
ERZ.95 p-M12x50 |
|
|
ERZ.95 p-M12x63 |
|
|
ERZ.95 p-M12x80 |
|
|
ERZ.95 p-M16x25 |
|
|
ERZ.95 p-M16x32 |
|
|
ERZ.95 p-M16x40 |
|
|
ERZ.95 p-M16x50 |
|
|
ERZ.95 p-M16x63 |
|
|
ERZ.95 p-M16x80 |
|
|
|
Technical information
柄身
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。内置锌合金有齿插件，用于联接金属紧固元件。
颜色
黑灰色，亚光饰面。
紧固元件
钢质，黑色氧化涂层处理，带用于联接内置锌合金插件的有齿元件，以及黑色氧化涂层处理钢质固定螺钉和复位弹簧。
特征及应用
特别适用于因缺乏空间位置，旋转角度受到限制的情况。
内置锌合金插件的金属齿可装配全金属制成的紧固元件，如有特殊装配要求，通过加工即可方便修改。

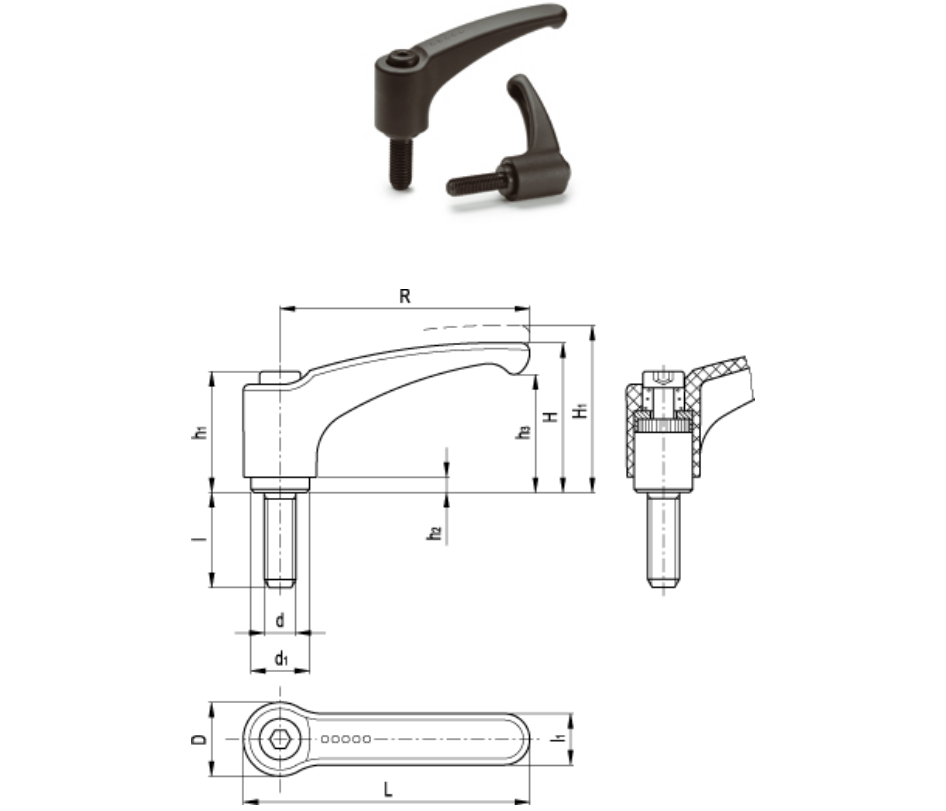

可调节手柄
ELESA 原创设计
|
标准件 |
|
|
代码 |
说明 |
|
ERZ.44 SST-p-M5x12 |
|
|
ERZ.44 SST-p-M5x16 |
|
|
ERZ.44 SST-p-M5x20 |
|
|
ERZ.44 SST-p-M5x25 |
|
|
ERZ.44 SST-p-M5x32 |
|
|
ERZ.44 SST-p-M5x40 |
|
|
ERZ.44 SST-p-M5x50 |
|
|
ERZ.44 SST-p-M6x12 |
|
|
ERZ.44 SST-p-M6x16 |
|
|
ERZ.44 SST-p-M6x20 |
|
|
ERZ.44 SST-p-M6x25 |
|
|
ERZ.44 SST-p-M6x32 |
|
|
ERZ.44 SST-p-M6x40 |
|
|
ERZ.44 SST-p-M6x50 |
|
|
ERZ.63 SST-p-M6x16 |
|
|
ERZ.63 SST-p-M6x20 |
|
|
ERZ.63 SST-p-M6x25 |
|
|
ERZ.63 SST-p-M6x32 |
|
|
ERZ.63 SST-p-M6x40 |
|
|
ERZ.63 SST-p-M6x50 |
|
|
ERZ.63 SST-p-M6x63 |
|
|
ERZ.63 SST-p-M8x16 |
|
|
ERZ.63 SST-p-M8x20 |
|
|
ERZ.63 SST-p-M8x25 |
|
|
ERZ.63 SST-p-M8x32 |
|
|
ERZ.63 SST-p-M8x40 |
|
|
ERZ.63 SST-p-M8x50 |
|
|
ERZ.63 SST-p-M8x63 |
|
|
ERZ.78 SST-p-M8x20 |
|
|
ERZ.78 SST-p-M8x25 |
|
|
ERZ.78 SST-p-M8x32 |
|
|
ERZ.78 SST-p-M8x40 |
|
|
ERZ.78 SST-p-M8x50 |
|
|
ERZ.78 SST-p-M8x63 |
|
|
ERZ.78 SST-p-M8x80 |
|
|
ERZ.78 SST-p-M10x20 |
|
|
ERZ.78 SST-p-M10x25 |
|
|
ERZ.78 SST-p-M10x32 |
|
|
ERZ.78 SST-p-M10x40 |
|
|
ERZ.78 SST-p-M10x50 |
|
|
ERZ.78 SST-p-M10x63 |
|
|
ERZ.78 SST-p-M10x80 |
|
|
ERZ.95 SST-p-M10x20 |
|
|
ERZ.95 SST-p-M10x25 |
|
|
ERZ.95 SST-p-M10x32 |
|
|
ERZ.95 SST-p-M10x40 |
|
|
ERZ.95 SST-p-M10x50 |
|
|
ERZ.95 SST-p-M10x63 |
|
|
ERZ.95 SST-p-M10x80 |
|
|
ERZ.95 SST-p-M12x20 |
|
|
ERZ.95 SST-p-M12x25 |
|
|
ERZ.95 SST-p-M12x32 |
|
|
ERZ.95 SST-p-M12x40 |
|
|
ERZ.95 SST-p-M12x50 |
|
|
ERZ.95 SST-p-M12x63 |
|
|
ERZ.95 SST-p-M12x80 |
|
柄身Technical information
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。内置锌合金有齿插件，联接到金属紧固元件。
颜色
黑灰色，亚光饰面。
紧固元件
AISI303不锈钢，带用于联接内置锌合金插件的有齿元件，以及AISI303不锈钢固定螺钉和复位弹簧。
特征及应用
特别适用于因缺乏空间位置，旋转角度受到限制的情况。
内置锌合金插件的金属齿可装配全金属制成的紧固元件，如有特殊装配要求，通过加工即可方便修改。
AISI303不锈钢具有高耐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的可调节手柄。
使用说明
抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
当手柄杆无法360°转动时，使用六角沉头螺钉便可轻松拧紧紧固元件（松开手柄杆后）。
