ELESA 原装进口 ERM. ERM.SST ERM.p ERM.SST-p 可调节手柄

发布时间：2019-08-05

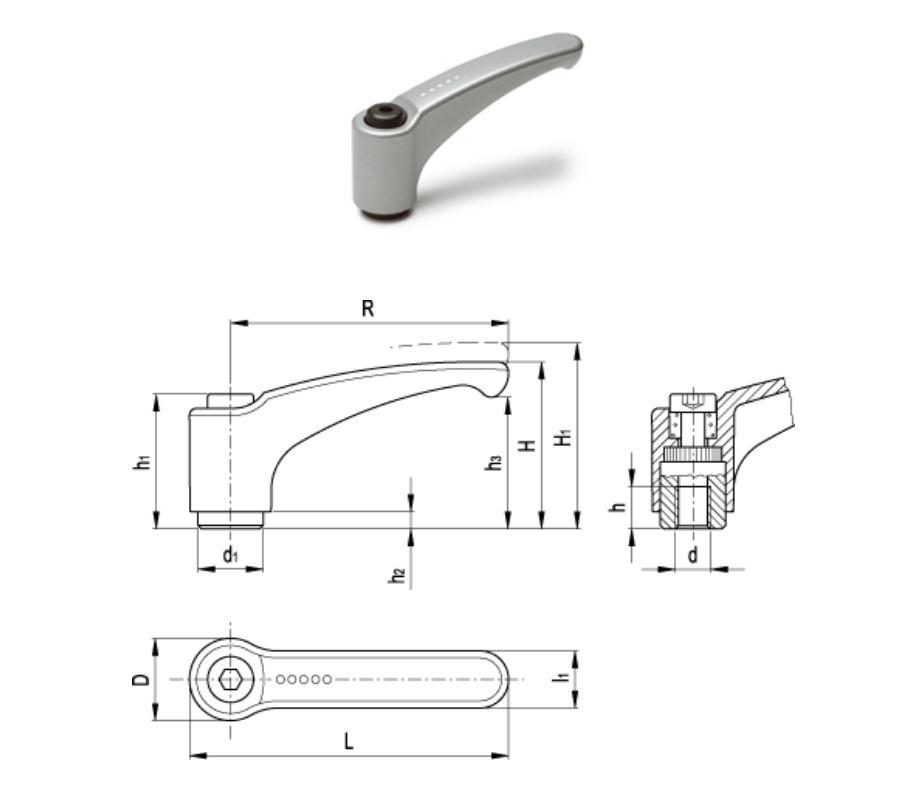

ERM.

可调节手柄



ELESA 原创设计





标准件

主尺寸

安装孔

齿数

代码

说明

R

L

D

H

H1

h1

h2

h3

d1

l1

d

h

z

240002-*

ERM.44 A-M4-*

44

52

14.5

30

33

24.5

3.5

20.5

10

11

M4

8

18

240003-*

ERM.44 A-M5-*

44

52

14.5

30

33

24.5

3.5

20.5

10

11

M5

8

18

240004-*

ERM.44 A-M6-*

44

52

14.5

30

33

24.5

3.5

20.5

10

11

M6

8

18

240014-*

ERM.63 A-M6-*

63

73.5

18

38

41

31

3.5

27

13.5

13.5

M6

10

24

240015-*

ERM.63 A-M8-*

63

73.5

18

38

41

31

3.5

27

13.5

13.5

M8

10

24

240025-*

ERM.78 A-M8-*

78

90.5

21.5

46

50

36

3.5

34.5

16

16

M8

14

26

240026-*

ERM.78 A-M10-*

78

90.5

21.5

46

50

36

3.5

34.5

16

16

M10

14

26

240036-*

ERM.95 A-M10-*

95

109

25

56

61

43

5

42

19.5

18

M10

17

28

240037-*

ERM.95 A-M12-*

95

109

25

56

61

43

5

42

19.5

18

M12

17

28

Technical information

柄身

锌合金压模，环氧树脂涂层。

颜色

橙色RAL 2004、红色RAL 3000、灰色RAL 9006、黑色RAL 9005，亚光饰面。

紧固元件

钢质，黑色氧化涂层处理，带用于连接杆体的螺纹孔和有齿元件，以及精制钢固定螺钉和复位弹簧。

特征及应用

特别适用于因缺乏空间位置，旋转角度受到限制的情况。

使用说明

抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
当手柄杆无法360°转动时，使用六角沉头螺钉便可轻松拧紧紧固元件（松开手柄杆后）。

人体工程学及设计理念

微拱形手柄杆及符合人体工程学要求的端头使得操作者可更舒适、安全地握紧手柄，并且使手柄的外观看起来更为优美。
此系列杆体的设计与ERX.可调节手柄杆的完全类似，已获得下述工业设计奖项：1995年优良工业设计奖（Die Gute Industrieform Hannover）、1996/97年Internationaler Designpreis des Landes Baden-Württemberg。




ERM.SST

可调节手柄



ELESA 原创设计





标准件

代码

说明

241002-*

ERM.44 SST-A-M4-*

241003-*

ERM.44 SST-A-M5-*

241014-*

ERM.63 SST-A-M6-*

241015-*

ERM.63 SST-A-M8-*

241025-*

ERM.78 SST-A-M8-*

241026-*

ERM.78 SST-A-M10-*

241036-*

ERM.95 SST-A-M10-*

241037-*

ERM.95 SST-A-M12-*

Technical information

柄身

锌合金压模，环氧树脂涂层。

紧固元件

AISI303不锈钢，带用于联接杆体的螺纹孔和有齿元件，以及不锈钢固定螺钉和复位弹簧。

特征及应用

特别适用于因缺乏空间位置，旋转角度受到限制的情况。
AISI303不锈钢具有高耐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的可调节手柄。

使用说明

抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
当手柄杆无法360°转动时，使用六角沉头螺钉便可轻松拧紧紧固元件（松开手柄杆后）。

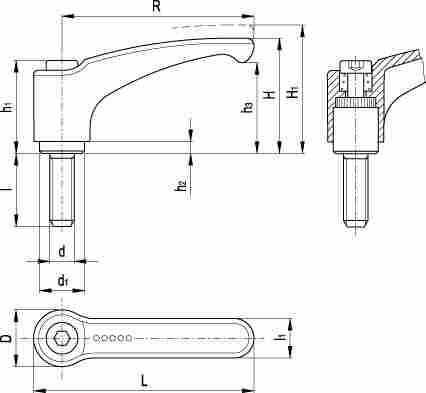

ERM.p

可调节手柄



ELESA 原创设计

Technical information

标准件

代码

说明

240103-*

ERM.44 p-M4x12-*

240105-*

ERM.44 p-M4x16-*

240107-*

ERM.44 p-M4x20-*

240109-*

ERM.44 p-M4x25-*

240111-*

ERM.44 p-M4x32-*

240133-*

ERM.44 p-M5x12-*

240135-*

ERM.44 p-M5x16-*

240137-*

ERM.44 p-M5x20-*

240139-*

ERM.44 p-M5x25-*

240141-*

ERM.44 p-M5x32-*

240143-*

ERM.44 p-M5x40-*

240145-*

ERM.44 p-M5x50-*

240153-*

ERM.44 p-M6x12-*

240155-*

ERM.44 p-M6x16-*

240157-*

ERM.44 p-M6x20-*

240159-*

ERM.44 p-M6x25-*

240161-*

ERM.44 p-M6x32-*

240163-*

ERM.44 p-M6x40-*

240165-*

ERM.44 p-M6x50-*

240233-*

ERM.63 p-M6x12-*

240235-*

ERM.63 p-M6x16-*

240237-*

ERM.63 p-M6x20-*

240239-*

ERM.63 p-M6x25-*

240241-*

ERM.63 p-M6x32-*

240243-*

ERM.63 p-M6x40-*

240245-*

ERM.63 p-M6x50-*

240247-*

ERM.63 p-M6x63-*

240251-*

ERM.63 p-M8x12-*

240253-*

ERM.63 p-M8x16-*

240255-*

ERM.63 p-M8x20-*

240257-*

ERM.63 p-M8x25-*

240259-*

ERM.63 p-M8x32-*

240261-*

ERM.63 p-M8x40-*

240263-*

ERM.63 p-M8x50-*

240265-*

ERM.63 p-M8x63-*

240273-*

ERM.63 p-M10x20-*

240275-*

ERM.63 p-M10x25-*

240277-*

ERM.63 p-M10x32-*

240279-*

ERM.63 p-M10x40-*

240281-*

ERM.63 p-M10x50-*

240283-*

ERM.63 p-M10x63-*

240285-*

ERM.63 p-M10x80-*

240333-*

ERM.78 p-M8x16-*

240335-*

ERM.78 p-M8x20-*

240337-*

ERM.78 p-M8x25-*

240339-*

ERM.78 p-M8x32-*

240341-*

ERM.78 p-M8x40-*

240343-*

ERM.78 p-M8x50-*

240345-*

ERM.78 p-M8x63-*

240347-*

ERM.78 p-M8x80-*

240351-*

ERM.78 p-M10x16-*

240353-*

ERM.78 p-M10x20-*

240355-*

ERM.78 p-M10x25-*

240357-*

ERM.78 p-M10x32-*

240359-*

ERM.78 p-M10x40-*

240361-*

ERM.78 p-M10x50-*

240363-*

ERM.78 p-M10x63-*

240365-*

ERM.78 p-M10x80-*

240373-*

ERM.78 p-M12x25-*

240375-*

ERM.78 p-M12x32-*

240377-*

ERM.78 p-M12x40-*

240379-*

ERM.78 p-M12x50-*

240381-*

ERM.78 p-M12x63-*

240383-*

ERM.78 p-M12x80-*

240423-*

ERM.95 p-M10x16-*

240425-*

ERM.95 p-M10x20-*

240427-*

ERM.95 p-M10x25-*

240429-*

ERM.95 p-M10x32-*

240431-*

ERM.95 p-M10x40-*

240433-*

ERM.95 p-M10x50-*

240435-*

ERM.95 p-M10x63-*

240437-*

ERM.95 p-M10x80-*

240447-*

ERM.95 p-M12x16-*

240449-*

ERM.95 p-M12x20-*

240451-*

ERM.95 p-M12x25-*

240453-*

ERM.95 p-M12x32-*

240455-*

ERM.95 p-M12x40-*

240457-*

ERM.95 p-M12x50-*

240459-*

ERM.95 p-M12x63-*

240461-*

ERM.95 p-M12x80-*

240473-*

ERM.95 p-M16x25-*

240475-*

ERM.95 p-M16x32-*

240477-*

ERM.95 p-M16x40-*

240479-*

ERM.95 p-M16x50-*

240481-*

ERM.95 p-M16x63-*

240483-*

ERM.95 p-M16x80-*

柄身

锌合金压模，环氧树脂涂层。

紧固元件

钢质，黑色氧化涂层处理，带用于联接杆体的有齿元件，以及精制钢固定螺钉和复位弹簧。

特征及应用

特别适用于因缺乏空间位置，旋转角度受到限制的情况。

使用说明

抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
当手柄杆无法360°转动时，使用六角沉头螺钉便可轻松拧紧紧固元件（松开手柄杆后）。



ERM.SST-p

可调节手柄



ELESA 原创设计


标准件

代码

说明

241133-*

ERM.44 SST-p-M5x12-*

241135-*

ERM.44 SST-p-M5x16-*

241137-*

ERM.44 SST-p-M5x20-*

241139-*

ERM.44 SST-p-M5x25-*

241141-*

ERM.44 SST-p-M5x32-*

241143-*

ERM.44 SST-p-M5x40-*

241145-*

ERM.44 SST-p-M5x50-*

241153-*

ERM.44 SST-p-M6x12-*

241155-*

ERM.44 SST-p-M6x16-*

241157-*

ERM.44 SST-p-M6x20-*

241159-*

ERM.44 SST-p-M6x25-*

241161-*

ERM.44 SST-p-M6x32-*

241163-*

ERM.44 SST-p-M6x40-*

241165-*

ERM.44 SST-p-M6x50-*

241235-*

ERM.63 SST-p-M6x16-*

241237-*

ERM.63 SST-p-M6x20-*

241239-*

ERM.63 SST-p-M6x25-*

241241-*

ERM.63 SST-p-M6x32-*

241243-*

ERM.63 SST-p-M6x40-*

241245-*

ERM.63 SST-p-M6x50-*

241247-*

ERM.63 SST-p-M6x63-*

241253-*

ERM.63 SST-p-M8x16-*

241255-*

ERM.63 SST-p-M8x20-*

241257-*

ERM.63 SST-p-M8x25-*

241259-*

ERM.63 SST-p-M8x32-*

241261-*

ERM.63 SST-p-M8x40-*

241263-*

ERM.63 SST-p-M8x50-*

241265-*

ERM.63 SST-p-M8x63-*

241335-*

ERM.78 SST-p-M8x20-*

241337-*

ERM.78 SST-p-M8x25-*

241339-*

ERM.78 SST-p-M8x32-*

241341-*

ERM.78 SST-p-M8x40-*

241343-*

ERM.78 SST-p-M8x50-*

241345-*

ERM.78 SST-p-M8x63-*

241347-*

ERM.78 SST-p-M8x80-*

241353-*

ERM.78 SST-p-M10x20-*

241355-*

ERM.78 SST-p-M10x25-*

241357-*

ERM.78 SST-p-M10x32-*

241359-*

ERM.78 SST-p-M10x40-*

241361-*

ERM.78 SST-p-M10x50-*

241363-*

ERM.78 SST-p-M10x63-*

241365-*

ERM.78 SST-p-M10x80-*

241425-*

ERM.95 SST-p-M10x20-*

241427-*

ERM.95 SST-p-M10x25-*

241429-*

ERM.95 SST-p-M10x32-*

241431-*

ERM.95 SST-p-M10x40-*

241433-*

ERM.95 SST-p-M10x50-*

241435-*

ERM.95 SST-p-M10x63-*

241437-*

ERM.95 SST-p-M10x80-*

241449-*

ERM.95 SST-p-M12x20-*

241451-*

ERM.95 SST-p-M12x25-*

241453-*

ERM.95 SST-p-M12x32-*

241455-*

ERM.95 SST-p-M12x40-*

241457-*

ERM.95 SST-p-M12x50-*

241459-*

ERM.95 SST-p-M12x63-*

241461-*

ERM.95 SST-p-M12x80-*
