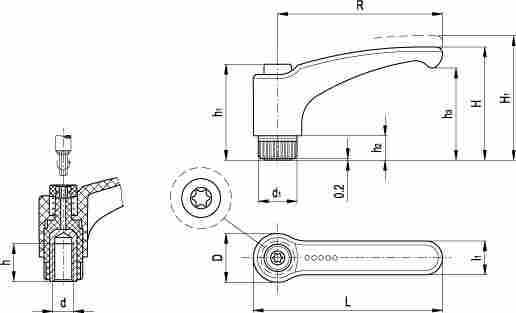

快速装配可调节手柄
ELESA 原创设计
|
标准件 |
主尺寸 |
安装孔 |
齿数 |
重量 |
|||||||||||
|
代码 |
说明 |
R |
L |
D |
H |
H1 |
h1 |
h2 |
h3 |
d1 |
l1 |
d 6H |
h |
z |
g |
|
ERX.78 AV B-M10-C2 |
78 |
90.5 |
24.5 |
54 |
58 |
45 |
12 |
44 |
19 |
16 |
M10 |
18 |
24 |
44 |
|
|
ERX.78 AV B-M12-C2 |
78 |
90.5 |
24.5 |
54 |
58 |
45 |
12 |
44 |
19 |
16 |
M12 |
17 |
24 |
43 |
|
Technical information
柄身
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
颜色
黑灰色，亚光饰面。
按钮
高科技聚合体，橙色RAL2004，光亮饰面。如订货数量充足，可应要求提供其它Ergostyle色的按钮。
带止动销的紧固元件
黑色玻璃纤维加固高科技聚合体，突出部带滚花，使*初的拧紧更容易进行。AISI302不锈钢复位弹簧。
用于符合ISO10664标准的快速装配的六凸耳插座（ELESA），
以配合TORX®T15工具（注册商标为TEXTRON INC）。
装配
铜质轮毂，带螺纹孔。
应要求可提供以下特殊型号（如订货数量充足）
柄身为橙色.
特征及应用
即使安装塑料按钮，ERX.AV可调节手柄仍可在装配中通过带控制紧固扭矩系统的电动或气动螺丝刀实现初步快速拧紧。
抗应力
调节手柄通常用于重复紧固的场合，有些场合的使用频率很高。
因此手柄组件以及用于将手柄夹紧力传递到带螺纹的操作件（插件或螺栓）的齿圈抗应力（即抵抗频繁的紧固操作）非常重要。
事实上，通过我们实验室里能够模拟*恶劣工作条件的设备，进行多次试验后显示，ERX.78可调节手柄在施加490N力的情况下，也能够承受过100，000次的紧固操作，且不会发生弯曲（如图）。
选择特殊的玻璃纤维加固高科技聚合体，使得ELESA可调节手柄能够承受的抗应力值高于那些在正常工作条件下进行操作的抗应力值。
使用说明
抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
人体工程学及设计理念
微拱形手柄杆及符合人体工程学要求的端头使得操作者可更舒适、安全地握紧手柄，并且使手柄的外观设计看起来更为优美。同时，拇指能自然地放在按钮上。

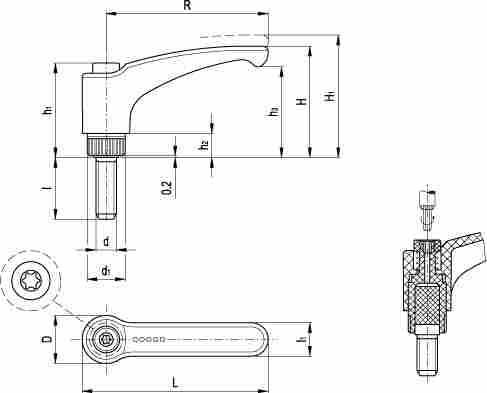

快速装配可调节手柄
ELESA 原创设计
|
标准件 |
主尺寸 |
螺杆 |
齿数 |
重量 |
|||||||||||
|
代码 |
说明 |
R |
L |
D |
H |
H1 |
h1 |
h2 |
h3 |
d1 |
l1 |
d 6g |
l |
z |
g |
|
ERX.78 AV p-M10x20-C2 |
78 |
90.5 |
24.5 |
54 |
58 |
45 |
12 |
44 |
19 |
16 |
M10 |
20 |
24 |
58 |
|
|
ERX.78 AV p-M10x30-C2 |
78 |
90.5 |
24.5 |
54 |
58 |
45 |
12 |
44 |
19 |
16 |
M10 |
30 |
24 |
64 |
|
|
ERX.78 AV p-M10x40-C2 |
78 |
90.5 |
24.5 |
54 |
58 |
45 |
12 |
44 |
19 |
16 |
M10 |
40 |
24 |
70 |
|
|
ERX.78 AV p-M10x50-C2 |
78 |
90.5 |
24.5 |
54 |
58 |
45 |
12 |
44 |
19 |
16 |
M10 |
50 |
24 |
76 |
|
Technical information
柄身
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
颜色
黑灰色，亚光饰面。
按钮
高科技聚合体，橙色RAL2004、光亮饰面。如订货数量充足，可应要求提供其它Ergostyle色的按钮。
带止动销的紧固元件
黑色玻璃纤维加固高科技聚合体，突出部带滚花，使*初的拧紧更容易进行。AISI302不锈钢复位弹簧。
用于符合ISO10664标准的快速装配的六凸耳插座（ELESA），以配合TORX®T15工具（注册商标为TEXTRON INC）。
装配
镀锌钢螺杆，带倒角平头，符合UNI 947：ISO 4753规定（参见第A11页技术说明）。
应要求可提供以下特殊型号（如订货数量充足）
柄身为橙色.
特征及应用
即使安装塑料按钮，ERX.AV可调节手柄仍可在装配中通过带控制紧固扭矩系统的电动或气动螺丝刀实现初步快速拧紧。
抗应力
调节手柄通常用于重复紧固的场合，有些场合的使用频率很高。
因此手柄组件以及用于将手柄夹紧力传递到带螺纹的操作件（插件或螺栓）的齿圈抗应力（即抵抗频繁的紧固操作）非常重要。
事实上，通过我们实验室里能够模拟*恶劣工作条件的设备，进行多次试验后显示，ERX.78可调节手柄在施加490N力的情况下，也能够承受过100，000次的紧固操作，且不会发生弯曲（如图）。
选择特殊的玻璃纤维加固高科技聚合体，使得ELESA可调节手柄能够承受的抗应力值高于那些在正常工作条件下进行操作的抗应力值。
使用说明
抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
人体工程学及设计理念
微拱形手柄杆及符合人体工程学要求的端头使得操作者可更舒适、安全地握紧手柄，并且使手柄的外观看起来更为优美。同时，拇指能自然地放在按钮上。
此系列杆体的设计与ERX.p可调节手柄杆的完全类似，已获得下述工业设计奖项：1995年优良工业设计奖（Die Gute Industrieform Hannover）、1996/97年Internationaler Designpreis des Landes Baden-Württemberg。
