GANTER 原装进口 GN300 GN300.1 可调节手柄

发布时间：2019-08-05

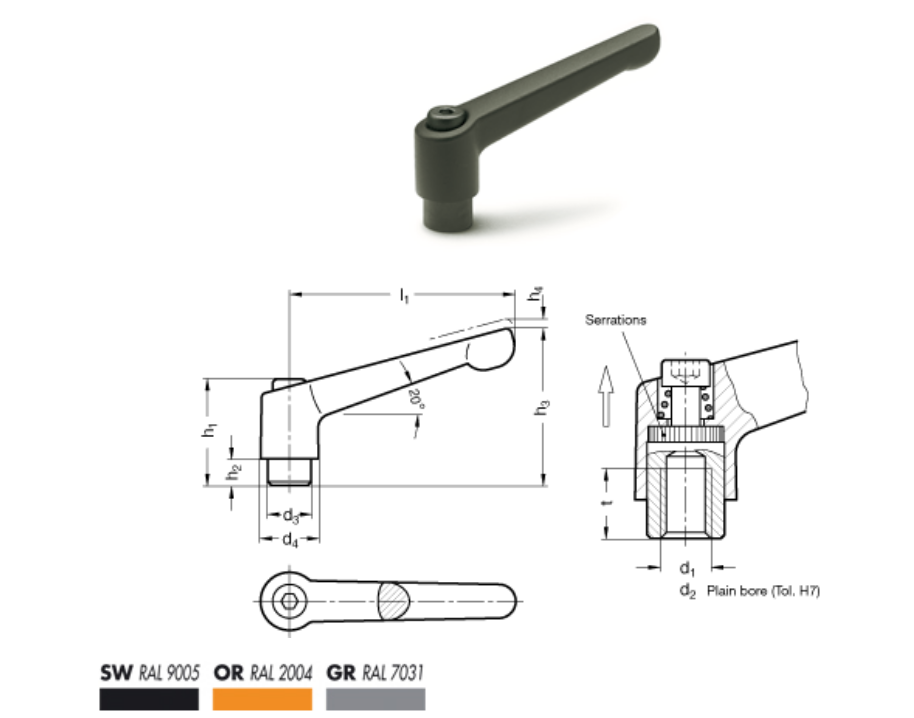

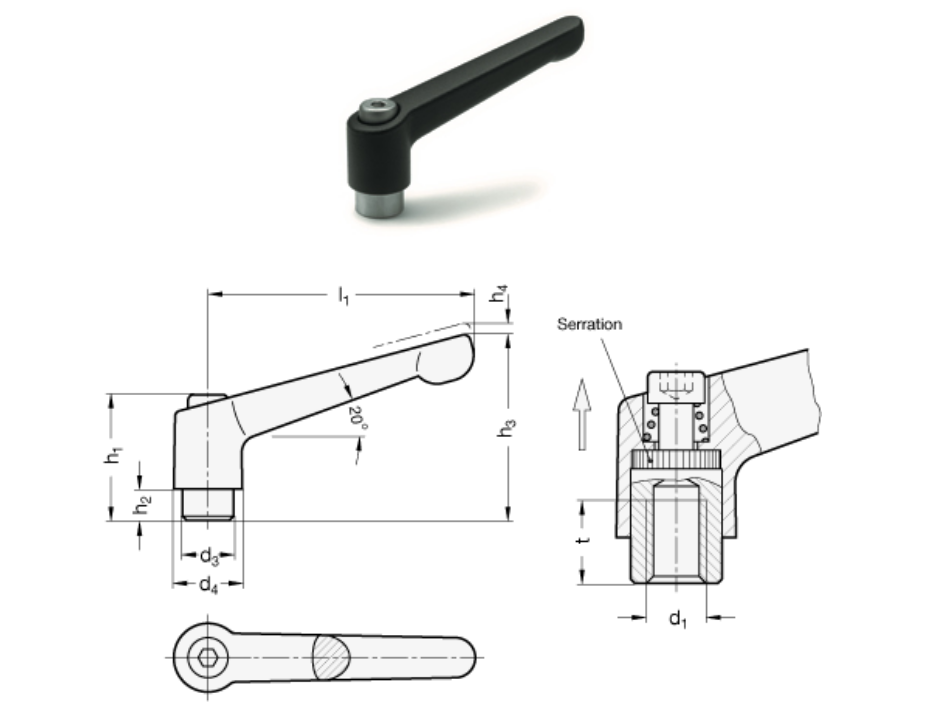

GN 300

可调节手柄



标准件

主尺寸

安装孔

说明

l1

d3

d4

h1

h2

h3

h4

d1

d2

tmin.

GN 300-30-M3-*

30

10

13

24.5

4

31

3.5

M3

-

7

GN 300-30-B5-*

30

10

13

24.5

4

31

3.5

-

5

7

GN 300-30-B6-*

30

10

13

24.5

4

31

3.5

-

6

7

GN 300-30-M4-*

30

10

13

24.5

4

31

3.5

M4

-

9

GN 300-30-M5-*

30

10

13

24.5

4

31

3.5

M5

-

9

GN 300-30-M6-*

30

10

13

24.5

4

31

3.5

M6

-

9

GN 300-45-B5-*

45

10

13

24.5

4

35

3.5

-

5

9

GN 300-45-B6-*

45

10

13

24.5

4

35

3.5

-

6

9

GN 300-45-M4-*

45

10

13

24.5

4

35

3.5

M4

-

9

GN 300-45-M5-*

45

10

13

24.5

4

35

3.5

M5

-

9

GN 300-45-M6-*

45

10

13

24.5

4

35

3.5

M6

-

9

GN 300-63-B8-*

63

13.5

17.5

31

6.5

45

4

-

8

11

GN 300-63-M6-*

63

13.5

17.5

31

6.5

45

4

M6

-

11

GN 300-63-M8-*

63

13.5

17.5

31

6.5

45

4

M8

-

11

GN 300-78-B8-*

78

16

21

36

8

55

4

-

8

14

GN 300-78-B10-*

78

16

21

36

8

55

4

-

10

14

GN 300-78-M8-*

78

16

21

36

8

55

4

M8

-

14

GN 300-78-M10-*

78

16

21

36

8

55

4

M10

-

17

GN 300-92-B12-*

92

19

24

43

11

65

4

-

12

17

GN 300-92-M10-*

92

19

24

43

11

65

4

M10

-

17

GN 300-92-M12-*

92

19

24

43

11

65

4

M12

-

17

GN 300-108-B12-*

108

23

30

50.5

12

76

5

-

12

22

GN 300-108-B16-*

108

23

30

50.5

12

76

5

-

16

22

GN 300-108-M12-*

108

23

30

50.5

12

76

5

M12

-

22

GN 300-108-M14-*

108

23

30

50.5

12

76

5

M14

-

22

GN 300-108-M16-*

108

23

30

50.5

12

76

5

M16

-

22

Technical information

杆体

锌合金压模，环氧树脂涂层。

颜色

 柄身的颜色须添加索引：SW (黑色), OS (橙色), RS (亚光红色), ,SR (银色), SZ (石墨黑), CR (镀铬), RH (无涂层)。将所需标准型号补充完整。

紧固元件

钢质，黑色氧化涂层处理，带用于联接杆体的螺纹孔和有齿元件，以及精制钢固定螺钉和复位弹簧。

特征及应用

特别适用于因缺乏空间位置，旋转角度受到限制的情况。

使用说明

抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
当手柄杆无法360°转动时，使用六角前沉头螺钉便可轻松拧紧紧固元件（松开手柄杆后）。

本产品有以下设计奖:











GN 300


标准件

说明

GN 300-30-M3-6-*

GN 300-30-M3-8-*

GN 300-30-M3-10-*

GN 300-30-M3-12-*

GN 300-30-M3-16-*

GN 300-30-M4-12-*

GN 300-30-M4-16-*

GN 300-30-M4-20-*

GN 300-30-M4-25-*

GN 300-30-M4-32-*

GN 300-30-M5-12-*

GN 300-30-M5-16-*

GN 300-30-M5-20-*

GN 300-30-M5-25-*

GN 300-30-M5-32-*

GN 300-30-M5-40-*

GN 300-30-M5-50-*

GN 300-30-M6-12-*

GN 300-30-M6-16-*

GN 300-30-M6-20-*

GN 300-30-M6-25-*

GN 300-30-M6-32-*

GN 300-30-M6-40-*

GN 300-30-M6-50-*

GN 300-45-M4-12-*

GN 300-45-M4-16-*

GN 300-45-M4-20-*

GN 300-45-M4-25-*

GN 300-45-M4-32-*

GN 300-45-M5-12-*

GN 300-45-M5-16-*

GN 300-45-M5-20-*

GN 300-45-M5-25-*

GN 300-45-M5-32-*

GN 300-45-M5-40-*

GN 300-45-M5-50-*

GN 300-45-M6-12-*

GN 300-45-M6-16-*

GN 300-45-M6-20-*

GN 300-45-M6-25-*

GN 300-45-M6-32-*

GN 300-45-M6-40-*

GN 300-45-M6-50-*

GN 300-63-M6-12-*

GN 300-63-M6-16-*

GN 300-63-M6-20-*

GN 300-63-M6-25-*

GN 300-63-M6-32-*

GN 300-63-M6-40-*

GN 300-63-M6-50-*

GN 300-63-M6-63-*

GN 300-63-M8-12-*

GN 300-63-M8-16-*

GN 300-63-M8-20-*

GN 300-63-M8-25-*

GN 300-63-M8-32-*

GN 300-63-M8-40-*

GN 300-63-M8-50-*

GN 300-63-M8-63-*

GN 300-63-M10-20-*

GN 300-63-M10-25-*

GN 300-63-M10-32-*

GN 300-63-M10-40-*

GN 300-63-M10-50-*

GN 300-63-M10-63-*

GN 300-63-M10-80-*

GN 300-78-M8-16-*

GN 300-78-M8-20-*

GN 300-78-M8-25-*

GN 300-78-M8-32-*

GN 300-78-M8-40-*

GN 300-78-M8-50-*

GN 300-78-M8-63-*

GN 300-78-M8-80-*

GN 300-78-M10-16-*

GN 300-78-M10-20-*

GN 300-78-M10-25-*

GN 300-78-M10-32-*

GN 300-78-M10-40-*

GN 300-78-M10-50-*

GN 300-78-M10-63-*

GN 300-78-M10-80-*

GN 300-78-M12-25-*

GN 300-78-M12-32-*

GN 300-78-M12-40-*

GN 300-78-M12-50-*

GN 300-78-M12-63-*

GN 300-78-M12-80-*

GN 300-92-M10-16-*

GN 300-92-M10-20-*

GN 300-92-M10-25-*

GN 300-92-M10-32-*

GN 300-92-M10-40-*

GN 300-92-M10-50-*

GN 300-92-M10-63-*

GN 300-92-M10-80-*

GN 300-92-M12-16-*

GN 300-92-M12-20-*

GN 300-92-M12-25-*

GN 300-92-M12-32-*

GN 300-92-M12-40-*

GN 300-92-M12-50-*

GN 300-92-M12-63-*

GN 300-92-M12-80-*

GN 300-92-M16-25-*

GN 300-92-M16-32-*

GN 300-92-M16-40-*

GN 300-92-M16-50-*

GN 300-92-M16-63-*

GN 300-92-M16-80-*

GN 300-108-M12-25-*

GN 300-108-M12-32-*

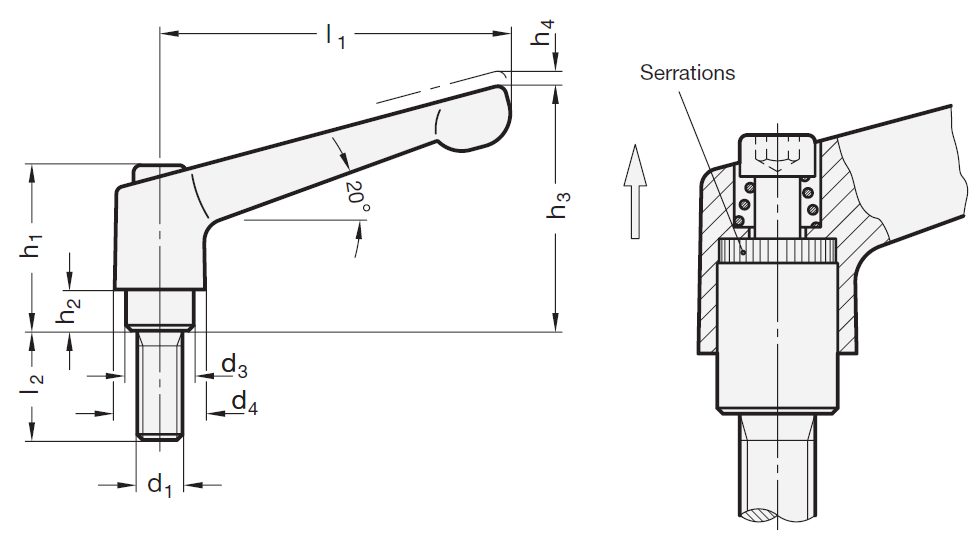

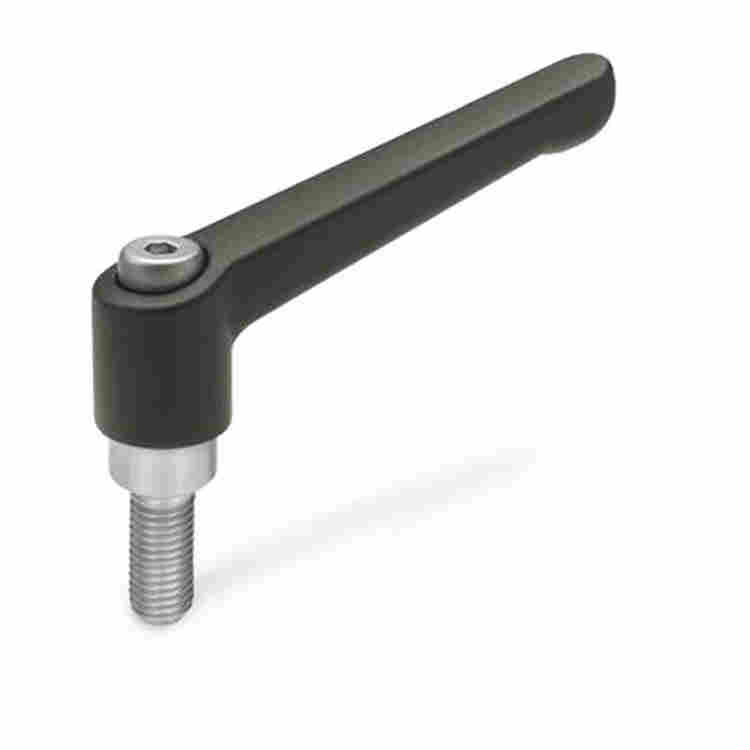

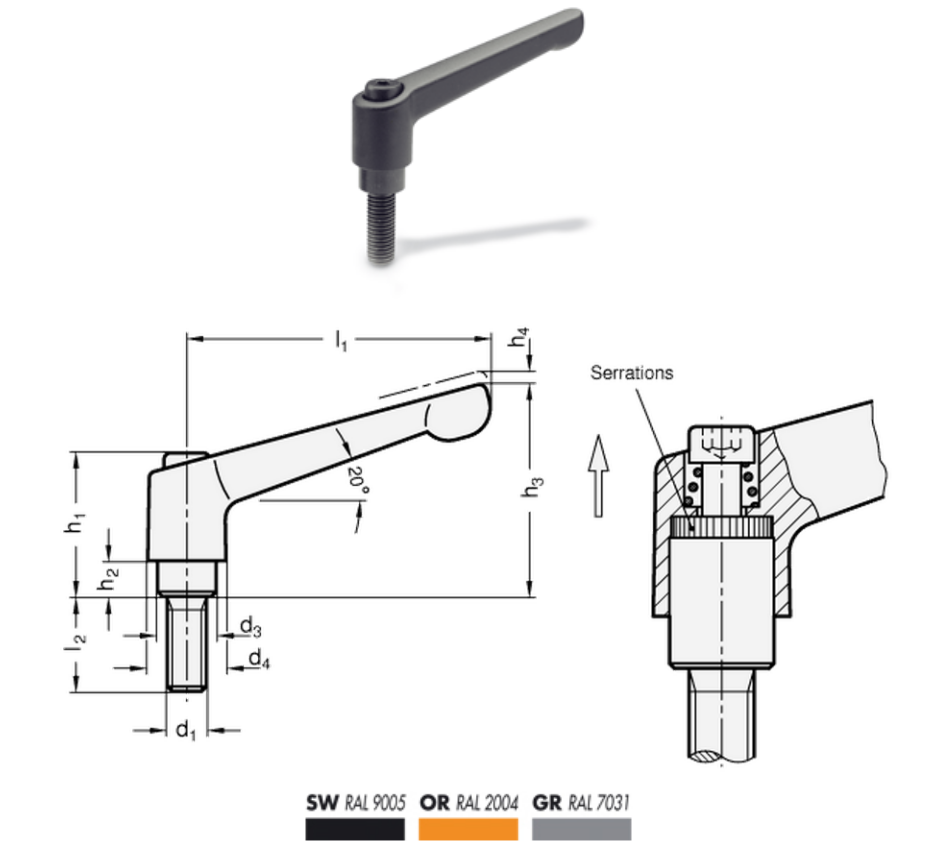

GN 300.1

可调节手柄




标准件

主尺寸

说明

l1

d3

d4

h1

h2

h3

h4

GN 300.1-30-M3-*

30

10

13

24.5

4

31

3.5

GN 300.1-30-M4-*

30

10

13

24.5

4

31

3.5

GN 300.1-30-M5-*

30

10

13

24.5

4

31

3.5

GN 300.1-30-M6-*

30

10

13

24.5

4

31

3.5

GN 300.1-45-M4-*

45

10

13

24.5

4

35

3.5

GN 300.1-45-M5-*

45

10

13

24.5

4

35

3.5

GN 300.1-45-M6-*

45

10

13

24.5

4

35

3.5

GN 300.1-63-M6-*

63

13.5

17.5

31

6.5

45

4

GN 300.1-63-M8-*

63

13.5

17.5

31

6.5

45

4

GN 300.1-78-M8-*

78

16

21

36

8

55

4

GN 300.1-78-M10-*

78

16

21

36

8

55

4

GN 300.1-92-M10-*

92

19

24

43

11

65

4

GN 300.1-92-M12-*

92

19

24

43

11

65

4

GN 300.1-108-M12-*

108

23

30

50.5

12

76

5

GN 300.1-108-M16-*

108

23

30

50.5

12

76

5



GN 300.1

可调节手柄



标准件

说明

GN 300.1-30-M3-6-SW

GN 300.1-30-M3-8-SW

GN 300.1-30-M3-10-SW

GN 300.1-30-M3-12-SW

GN 300.1-30-M3-16-SW

GN 300.1-30-M4-12-SW

GN 300.1-30-M4-16-SW

GN 300.1-30-M4-20-SW

GN 300.1-30-M4-25-SW

GN 300.1-30-M4-32-SW

GN 300.1-30-M5-12-SW

GN 300.1-30-M5-16-SW

GN 300.1-30-M5-20-SW

GN 300.1-30-M5-25-SW

GN 300.1-30-M5-32-SW

GN 300.1-30-M5-40-SW

GN 300.1-30-M5-50-SW

GN 300.1-30-M6-12-SW

GN 300.1-30-M6-16-SW

GN 300.1-30-M6-20-SW

GN 300.1-30-M6-25-SW

GN 300.1-30-M6-32-SW

GN 300.1-30-M6-40-SW

GN 300.1-30-M6-50-SW

GN 300.1-45-M6-16-SW

GN 300.1-45-M6-20-SW

GN 300.1-45-M6-25-SW

GN 300.1-45-M4-12 -*

GN 300.1-45-M4-16-*

GN 300.1-45-M4-20-*

GN 300.1-45-M4-25-*

GN 300.1-45-M4-32-*

GN 300.1-45-M5-12-*

GN 300.1-45-M5-16-*

GN 300.1-45-M5-20-*

GN 300.1-45-M5-25-*

GN 300.1-45-M5-32-*

GN 300.1-45-M5-40-*

GN 300.1-45-M5-50-*

GN 300.1-45-M6-12-*

GN 300.1-45-M6-16-*

GN 300.1-45-M6-20-*

GN 300.1-45-M6-25-*

GN 300.1-45-M6-32-*

GN 300.1-45-M6-40-*

GN 300.1-45-M6-50-*

GN 300.1-63-M6-16-*

GN 300.1-63-M6-20-*

GN 300.1-63-M6-25-*

GN 300.1-63-M6-32-*

GN 300.1-63-M6-40-*

GN 300.1-63-M6-50-*

GN 300.1-63-M6-63-*

GN 300.1-63-M8-16-SW

GN 300.1-63-M8-20-SW

GN 300.1-63-M8-25-SW

GN 300.1-63-M8-32-SW

GN 300.1-63-M8-40-*

GN 300.1-63-M8-40-SW

GN 300.1-63-M8-50-*

GN 300.1-63-M8-63-*

GN 300.1-78-M8-20-*

GN 300.1-78-M8-25-*

GN 300.1-78-M8-32-*

GN 300.1-78-M8-40-*

GN 300.1-78-M8-50-*

GN 300.1-78-M8-63-*

GN 300.1-78-M8-80-*

GN 300.1-78-M10-20-*

GN 300.1-78-M10-20-SW

GN 300.1-78-M10-25-*

GN 300.1-78-M10-25-SW

GN 300.1-78-M10-32-*

GN 300.1-78-M10-32-SW

GN 300.1-78-M10-40-*

GN 300.1-78-M10-40-SW

GN 300.1-78-M10-50-*

GN 300.1-78-M10-63-*

GN 300.1-78-M10-80-*

GN 300.1-92-M10-20-*

GN 300.1-92-M10-25-*

GN 300.1-92-M10-32-*

GN 300.1-92-M10-40-*

GN 300.1-92-M10-50-*

GN 300.1-92-M10-63-*

GN 300.1-92-M10-80-*

GN 300.1-92-M12-20-*

GN 300.1-92-M12-25-*

GN 300.1-92-M12-32-*

GN 300.1-92-M12-32-SW

GN 300.1-92-M12-40-*
