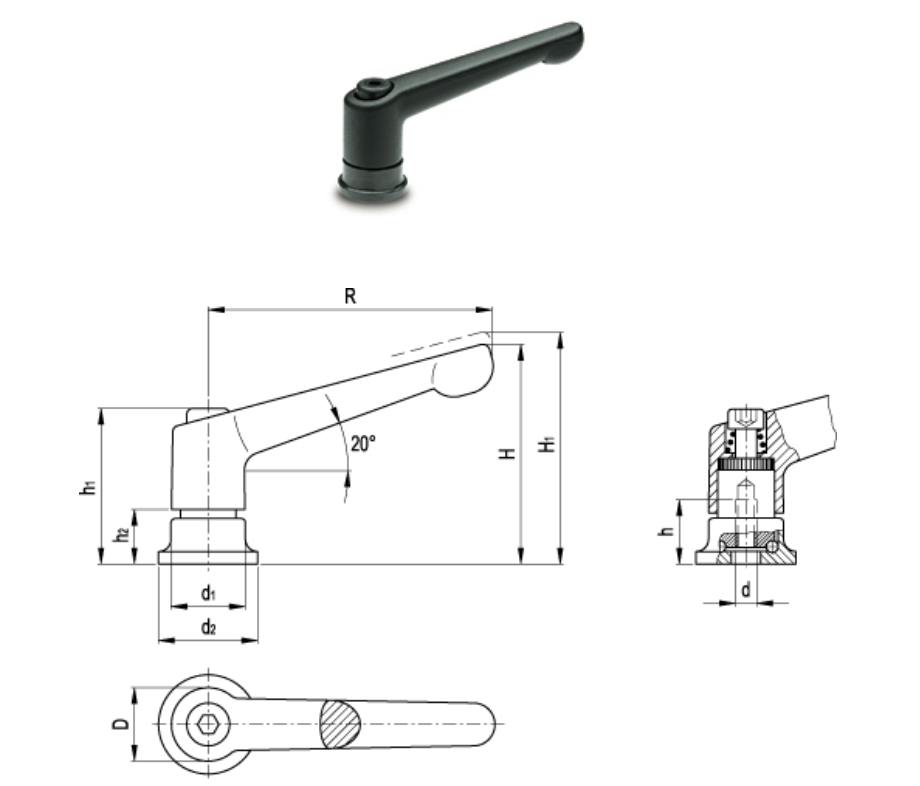

高夹紧力可调节手柄
|
标准件 |
主尺寸 |
安装孔 |
重量 |
||||||||
|
说明 |
R |
D |
H |
H1 |
h1 |
h2 |
d1 |
d2 |
d |
h |
g |
|
63 |
17.5 |
48.5 |
52.5 |
34.5 |
11 |
17.5 |
24 |
M6 |
12.5 |
96 |
|
|
78 |
21 |
58.5 |
62.5 |
39.5 |
11.5 |
21 |
25 |
M8 |
14 |
140 |
|
|
92 |
24 |
68.5 |
72.5 |
46.5 |
13.5 |
24 |
30 |
M10 |
18 |
205 |
|
|
108 |
30 |
82 |
87 |
56.5 |
18 |
30 |
35 |
M12 |
26.5 |
325 |
|
Technical information
杆体
锌合金压模，环氧树脂涂层。
颜色
RAL9005黑色亚光饰面，RAL2004橙色、RAL3000红色、RAL9006银色、RAL 9011墨黑，镀铬。
紧固元件带间隔衬套
氮化回火钢，带用于联接杆体的螺纹孔和有齿元件。
推力球轴承
氮化回火钢
连接螺钉
钢质，黑色氧化涂层处理
特征及应用
由于摩擦表面大,且推力球轴承可自由旋转,因此降低了元件间的摩擦力，故GN300.4可调节手柄可承受双重夹紧力。元件摩擦力的降低以及较大的预载，可防止表面变形。
高夹紧力可调节手柄
|
标准件 |
主尺寸 |
螺杆 |
重量 |
||||||||
|
说明 |
R |
D |
H |
H1 |
h1 |
h2 |
d1 |
d2 |
d |
l |
g |
|
63 |
17.5 |
48.5 |
52.5 |
34.5 |
11 |
17.5 |
24 |
M6 |
20 |
99 |
|
|
63 |
17.5 |
48.5 |
52.5 |
34.5 |
11 |
17.5 |
24 |
M6 |
27 |
103 |
|
|
78 |
21 |
58.5 |
62.5 |
39.5 |
11.5 |
21 |
25 |
M8 |
21 |
152 |
|
|
78 |
21 |
58.5 |
62.5 |
39.5 |
11.5 |
21 |
25 |
M8 |
36 |
156 |
|
|
92 |
24 |
68.5 |
72.5 |
46.5 |
13.5 |
24 |
30 |
M10 |
29 |
218 |
|
|
92 |
24 |
68.5 |
72.5 |
46.5 |
13.5 |
24 |
30 |
M10 |
47 |
223 |
|
|
108 |
30 |
82 |
87 |
56.5 |
18 |
30 |
35 |
M12 |
34 |
366 |
|
|
108 |
30 |
82 |
87 |
56.5 |
18 |
30 |
35 |
M12 |
50 |
382 |
|
|
108 |
30 |
82 |
87 |
56.5 |
18 |
30 |
35 |
M12 |
57 |
389 |
|
|
108 |
30 |
82 |
87 |
56.5 |
18 |
30 |
35 |
M12 |
65 |
397 |
|
|
108 |
30 |
82 |
87 |
56.5 |
18 |
30 |
35 |
M12 |
85 |
417 |
|
Technical information
锌合金压模，环氧树脂涂层。
RAL9005黑色亚光饰面，RAL2004橙色、RAL3000红色、RAL9006银色、RAL 9011墨黑，镀铬。
氮化回火钢，带用于联接杆体的螺纹孔和有齿元件。
氮化回火钢
钢质，黑色氧化涂层处理
由于摩擦表面大,且推力球轴承可自由旋转,因此降低了元件的摩擦力，故GN300.4可调节手柄可承受双重夹紧力。元件摩擦力的降低以及较大的预载，可防止表面变形。
