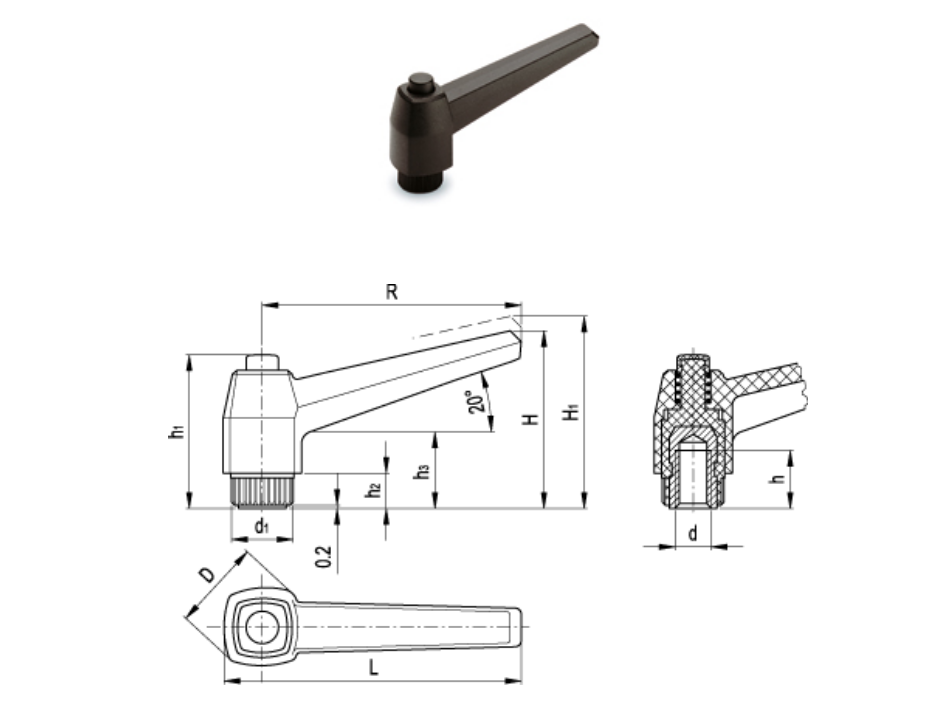

可调节手柄
ELESA 原创设计
|
|
|
标准件 |
主尺寸 |
安装孔 |
齿数 |
||||||||||
|
代码 |
说明 |
R |
L |
D |
H |
H1 |
h1 |
h2 |
h3 |
d1 |
d 6H |
h |
z |
|
MRX.40 B-M5 |
42 |
50 |
18 |
32 |
35.5 |
29 |
6 |
14 |
12 |
M5 |
10 |
18 |
|
|
MRX.40 B-M6 |
42 |
50 |
18 |
32 |
35.5 |
29 |
6 |
14 |
12 |
M6 |
10 |
18 |
|
|
MRX.63 B-M6 |
63 |
73 |
23 |
43 |
46.5 |
37 |
8 |
17 |
15 |
M6 |
16 |
20 |
|
|
MRX.63 B-M8 |
63 |
73 |
23 |
43 |
46.5 |
37 |
8 |
17 |
15 |
M8 |
13 |
20 |
|
|
MRX.80 B-M8 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M8 |
20 |
24 |
|
|
MRX.80 B-M10 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M10 |
18 |
24 |
|
|
MRX.80 B-M12 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M12 |
17 |
24 |
|
|
MRX.100 B-M10 |
100 |
114 |
33 |
65 |
69.5 |
54 |
12 |
25 |
25 |
M10 |
20 |
28 |
|
|
MRX.100 B-M12 |
100 |
114 |
33 |
65 |
69.5 |
54 |
12 |
25 |
25 |
M12 |
20 |
28 |
|
|
MRX.100 B-M14 |
100 |
114 |
33 |
65 |
69.5 |
54 |
12 |
25 |
25 |
M14 |
20 |
28 |
|
|
MRX.100 B-M16 |
100 |
114 |
33 |
65 |
69.5 |
54 |
12 |
25 |
25 |
M16 |
22 |
28 |
|
Technical information
柄身
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
颜色
黑色，亚光饰面。
按钮
高科技聚合体，黑色，亚光饰面。
带止动销的紧固元件
黑色玻璃纤维加固高科技聚合体，突出部带滚花，使*初的拧紧更容易进行。AISI302不锈钢复位弹簧。
装配
铜质轮毂，带螺纹孔。
应要求可提供以下特殊型号（如订货数量充足）
RAL2004橙色、RAL 6011绿色、RAL 7031灰色杆体。
特征及应用
特别适用于因缺乏空间位置，旋转角度受到限制的情况。
与其它带金属固定螺钉的可调节手柄类型相比，该手柄：
- 为操作者提供完全电绝缘
- 暴露部分钢件无锈
- 手柄释放更舒适
抗应力
参见第250页MR.手柄。
使用说明
抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
This product had the following design awards:
|
|
可调节手柄
ELESA 原创设计
|
|
|
标准件 |
|
|
物料号 |
说明 |
|
308881 |
MRX.40 p-M5x10 |
|
308882 |
MRX.40 p-M5x16 |
|
308883 |
MRX.40 p-M5x20 |
|
308884 |
MRX.40 p-M6x10 |
|
308885 |
MRX.40 p-M6x16 |
|
308886 |
MRX.40 p-M6x20 |
|
308887 |
MRX.40 p-M6x25 |
|
308888 |
MRX.40 p-M6x30 |
|
308889 |
MRX.40 p-M6x40 |
|
308898 |
MRX.63 p-M6x10 |
|
308899 |
MRX.63 p-M6x16 |
|
308900 |
MRX.63 p-M6x20 |
|
308901 |
MRX.63 p-M6x25 |
|
308902 |
MRX.63 p-M6x30 |
|
308903 |
MRX.63 p-M6x35 |
|
308904 |
MRX.63 p-M6x40 |
|
308905 |
MRX.63 p-M8x16 |
|
308906 |
MRX.63 p-M8x20 |
|
308907 |
MRX.63 p-M8x25 |
|
308908 |
MRX.63 p-M8x30 |
|
308909 |
MRX.63 p-M8x35 |
|
308910 |
MRX.63 p-M8x40 |
|
308911 |
MRX.63 p-M8x45 |
|
308912 |
MRX.63 p-M8x50 |
|
308913 |
MRX.63 p-M8x60 |
|
308943 |
MRX.80 p-M8x20 |
|
308944 |
MRX.80 p-M8x25 |
|
308945 |
MRX.80 p-M8x30 |
|
308946 |
MRX.80 p-M8x40 |
|
308947 |
MRX.80 p-M8x45 |
|
308948 |
MRX.80 p-M8x50 |
|
308949 |
MRX.80 p-M8x55 |
|
308950 |
MRX.80 p-M8x60 |
|
308951 |
MRX.80 p-M8x70 |
|
308925 |
MRX.80 p-M10x20 |
|
308926 |
MRX.80 p-M10x25 |
|
308927 |
MRX.80 p-M10x30 |
|
308928 |
MRX.80 p-M10x35 |
|
308929 |
MRX.80 p-M10x40 |
|
308930 |
MRX.80 p-M10x50 |
|
308931 |
MRX.80 p-M10x60 |
|
308932 |
MRX.80 p-M10x70 |
|
308933 |
MRX.80 p-M12x20 |
|
308934 |
MRX.80 p-M12x25 |
|
308935 |
MRX.80 p-M12x30 |
|
308936 |
MRX.80 p-M12x35 |
|
308937 |
MRX.80 p-M12x40 |
|
308938 |
MRX.80 p-M12x45 |
|
308939 |
MRX.80 p-M12x50 |
|
308940 |
MRX.80 p-M12x60 |
|
308941 |
MRX.80 p-M12x70 |
|
308942 |
MRX.80 p-M12x80 |
|
308865 |
MRX.100 p-M12x30 |
|
308866 |
MRX.100 p-M12x50 |
|
308867 |
MRX.100 p-M12x70 |
|
308868 |
MRX.100 p-M14x30 |
|
308869 |
MRX.100 p-M14x50 |
|
308870 |
MRX.100 p-M14x70 |
|
308871 |
MRX.100 p-M16x30 |
|
308872 |
MRX.100 p-M16x50 |
|
308873 |
MRX.100 p-M16x70 |
Technical information
柄身
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
颜色
黑色，亚光饰面。
按钮
高科技聚合体，黑色，亚光饰面。
带止动销的紧固元件
黑色玻璃纤维加固高科技聚合体，突出部带滚花，使*初的拧紧更容易进行。AISI302不锈钢复位弹簧。
装配
镀锌钢螺杆，带倒角平头，符合UNI 947：ISO 4753规定（参见 技术说明)。
应要求可提供以下特殊型号（如订货数量充足）
RAL2004 橙色、RAL 6011绿色、RAL 7031灰色杆体。
特征及应用
特别适用于因缺乏空间位置，旋转角度受到限制的情况。
与其它带金属固定螺钉的可调节手柄类型相比，该手柄：
- 为操作者提供完全电绝缘
- 暴露部分钢件无锈
- 手柄释放更舒适
抗应力
参见第252页MR.p手柄。
使用说明
要在夹紧过程中进行调整，先要提起手柄，脱开加紧装置的齿轮，返回到开始位置。松开手柄，回位弹簧自动与齿轮再次啮合。

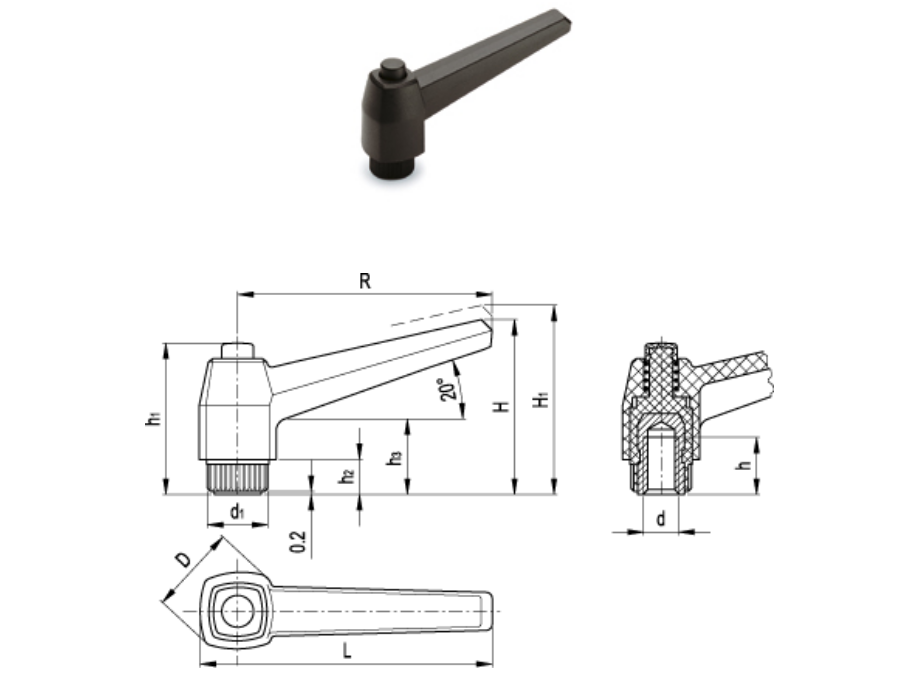

可调节手柄
ELESA 原创设计
|
标准件 |
主尺寸 |
安装孔 |
齿数 |
||||||||||
|
物料号 |
说明 |
R |
L |
D |
H |
H1 |
h1 |
h2 |
h3 |
d1 |
d 6H |
h |
z |
|
308890 |
MRX.40-SST-M5 |
42 |
50 |
18 |
32 |
35.5 |
29 |
6 |
14 |
12 |
M5 |
6 |
18 |
|
308891 |
MRX.40-SST-M6 |
42 |
50 |
18 |
32 |
35.5 |
29 |
6 |
14 |
12 |
M6 |
10 |
18 |
|
308914 |
MRX.63-SST-M6 |
63 |
73 |
23 |
43 |
46.5 |
37 |
8 |
17 |
15 |
M6 |
12 |
20 |
|
308915 |
MRX.63-SST-M8 |
63 |
73 |
23 |
43 |
46.5 |
37 |
8 |
17 |
15 |
M8 |
13 |
20 |
|
308953 |
MRX.80-SST-M8 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M8 |
13 |
24 |
|
308952 |
MRX.80-SST-M10 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M10 |
17 |
24 |
|
308874 |
MRX.100-SST-M12 |
100 |
114 |
33 |
65 |
69.5 |
54 |
12 |
25 |
25 |
M12 |
20 |
28 |
Technical information
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
黑色，亚光饰面。
高科技聚合体，黑色，亚光饰面。
黑色玻璃纤维加固高科技聚合体，突出部带滚花，使*初的拧紧更容易进行。AISI302不锈钢复位弹簧。
AISI 303不锈钢轮毂，带螺纹孔
RAL2004橙色、RAL 6011绿色、RAL 7031灰色杆体。
特别适用于因缺乏空间位置，旋转角度受到限制的情况。
与其它带金属固定螺钉的可调节手柄类型相比，该手柄：
- 为操作者提供完全电绝缘
- 手柄释放更舒适
AISI303不锈钢具有高耐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的可调节手柄。
参见第250页MR.手柄。
抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。

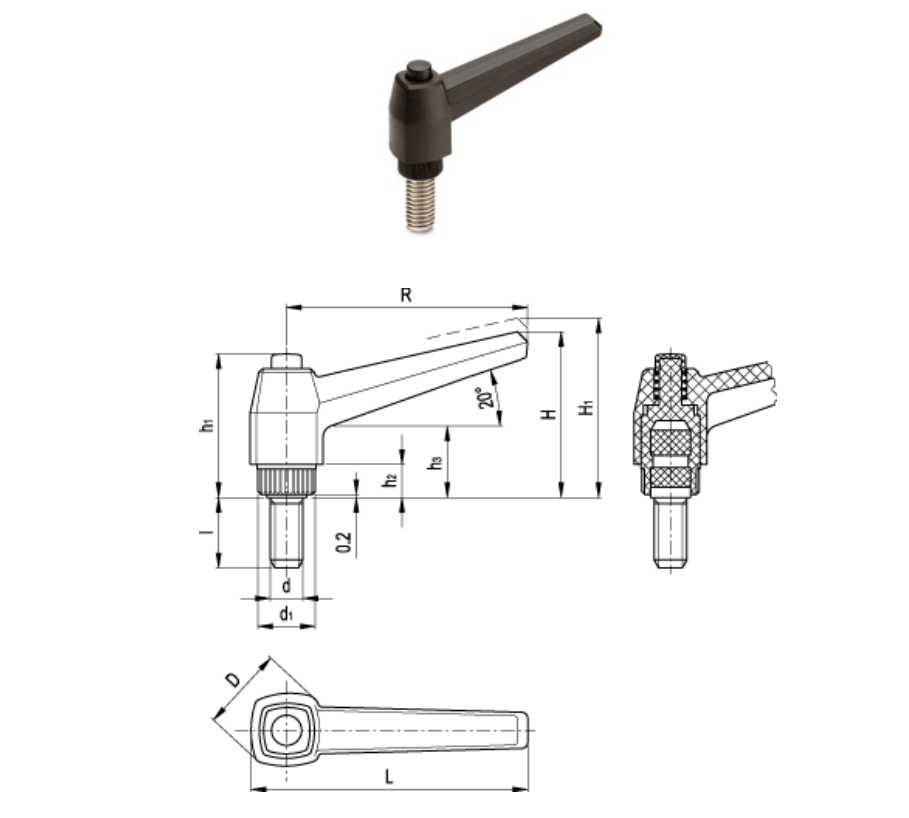

可调节手柄
ELESA 原创设计
|
|
|
标准件 |
主尺寸 |
螺杆 |
齿数 |
||||||||||
|
物料号 |
说明 |
R |
L |
D |
H |
H1 |
h1 |
h2 |
h3 |
d1 |
d 6g |
l |
z |
|
308892 |
MRX.40-SST-p-M6x16 |
42 |
50 |
18 |
32 |
35.5 |
29 |
6 |
14 |
12 |
M6 |
16 |
18 |
|
308893 |
MRX.40-SST-p-M6x20 |
42 |
50 |
18 |
32 |
35.5 |
29 |
6 |
14 |
12 |
M6 |
20 |
18 |
|
308894 |
MRX.40-SST-p-M6x25 |
42 |
50 |
18 |
32 |
35.5 |
29 |
6 |
14 |
12 |
M6 |
25 |
18 |
|
308895 |
MRX.40-SST-p-M6x30 |
42 |
50 |
18 |
32 |
35.5 |
29 |
6 |
14 |
12 |
M6 |
30 |
18 |
|
308916 |
MRX.63-SST-p-M8x16 |
63 |
73 |
23 |
43 |
46.5 |
37 |
8 |
17 |
15 |
M8 |
16 |
20 |
|
308917 |
MRX.63-SST-p-M8x20 |
63 |
73 |
23 |
43 |
46.5 |
37 |
8 |
17 |
15 |
M8 |
20 |
20 |
|
308918 |
MRX.63-SST-p-M8x25 |
63 |
73 |
23 |
43 |
46.5 |
37 |
8 |
17 |
15 |
M8 |
25 |
20 |
|
308919 |
MRX.63-SST-p-M8x30 |
63 |
73 |
23 |
43 |
46.5 |
37 |
8 |
17 |
15 |
M8 |
30 |
20 |
|
308920 |
MRX.63-SST-p-M8x40 |
63 |
73 |
23 |
43 |
46.5 |
37 |
8 |
17 |
15 |
M8 |
40 |
20 |
|
308921 |
MRX.63-SST-p-M8x50 |
63 |
73 |
23 |
43 |
46.5 |
37 |
8 |
17 |
15 |
M8 |
50 |
20 |
|
308960 |
MRX.80-SST-p-M8x20 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M8 |
20 |
24 |
|
308961 |
MRX.80-SST-p-M8x25 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M8 |
25 |
24 |
|
308965 |
MRX.80-SST-p-M8x50 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M8 |
50 |
24 |
|
308966 |
MRX.80-SST-p-M8x70 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M8 |
70 |
24 |
|
308954 |
MRX.80-SST-p-M10x20 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M10 |
20 |
24 |
|
308955 |
MRX.80-SST-p-M10x30 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M10 |
30 |
24 |
|
308956 |
MRX.80-SST-p-M10x40 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M10 |
40 |
24 |
|
308957 |
MRX.80-SST-p-M12x30 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M12 |
30 |
24 |
|
308958 |
MRX.80-SST-p-M12x40 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M12 |
40 |
24 |
|
308959 |
MRX.80-SST-p-M12x50 |
80 |
92 |
28 |
54 |
58.5 |
47 |
10 |
22 |
19 |
M12 |
50 |
24 |
|
308875 |
MRX.100-SST-p-M12x30 |
100 |
114 |
33 |
65 |
69.5 |
54 |
12 |
25 |
25 |
M12 |
30 |
28 |
|
308876 |
MRX.100-SST-p-M12x40 |
100 |
114 |
33 |
65 |
69.5 |
54 |
12 |
25 |
25 |
M12 |
40 |
28 |
|
308877 |
MRX.100-SST-p-M12x50 |
100 |
114 |
33 |
65 |
69.5 |
54 |
12 |
25 |
25 |
M12 |
50 |
28 |
|
308878 |
MRX.100-SST-p-M12x70 |
100 |
114 |
33 |
65 |
69.5 |
54 |
12 |
25 |
25 |
M12 |
70 |
28 |
Technical information
柄身
玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。
颜色
黑色，亚光饰面。
按钮
高科技聚合体，黑色，亚光饰面。
带止动销的紧固元件
黑色玻璃纤维加固高科技聚合体，突出部带滚花，使*初的拧紧更容易进行。AISI302不锈钢复位弹簧。
装配
AISI 303不锈钢螺杆，带倒角平头，符合UNI 947：ISO 4753规定(参见 技术说明)。
应要求可提供以下特殊型号（如订货数量充足）
RAL2004橙色、RAL 6011绿色、RAL 7031灰色杆体。
特征及应用
特别适用于因缺乏空间位置，旋转角度受到限制的情况。
与其它带金属固定螺钉的可调节手柄类型相比，该手柄：
- 为操作者提供完全电绝缘
- 手柄释放更舒适
AISI303不锈钢具有高耐蚀性，在特殊的卫生、气候和环境条件下或法律强制要求使用耐腐蚀材料的部门内，所有机械和设备上均可使用由该材料制成的可调节手柄。
抗应力
参见第252页MR.p手柄。
使用说明
抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
