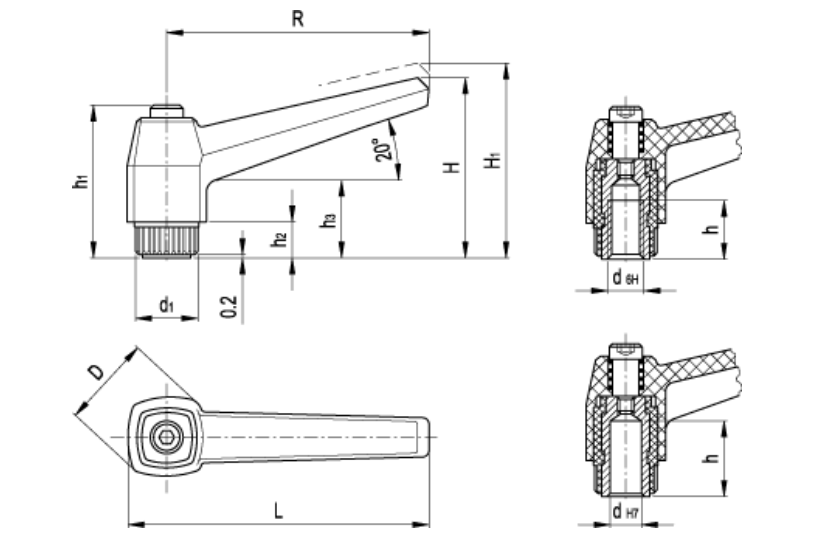

可调节手柄

ELESA 原创设计

标准件				主尺寸									安装孔			齿数	轮毂
黑色	橙色	灰色		主尺寸									安装孔			齿数	轮毂
代码			说明	R	L	D	H	H₁	h₁	h₂	h₃	d₁	d _H7	d _6H	h	z	钢质	黄铜
41101	41102	41104	MR.40 A-5*	42	50	18	32	36.5	29	6	14	12	5	-	10	18	•	-
41121	41122	41124	MR.40 A-M4*	42	50	18	32	36.5	29	6	14	12	-	M4	10	18	•	-
41131	41132	41134	MR.40 A-M5*	42	50	18	32	36.5	29	6	14	12	-	M5	10	18	•	-
41141	41142	41144	MR.40 A-M6*	42	50	18	32	36.5	29	6	14	12	-	M6	10	18	•	-
41171	41172	41174	MR.40 B-M6*	42	50	18	32	36.5	29	6	14	12	-	M6	10	18	-	•
41401	41402	41404	MR.63 A-6*	63	73	23	43	47	36	8	17	15	6	-	15	20	•	-
41411	41412	41414	MR.63 A-M6*	63	73	23	43	47	36	8	17	15	-	M6	12	20	•	-
41421	41422	41424	MR.63 A-M8*	63	73	23	43	47	36	8	17	15	-	M8	12	20	•	-
41426	41427	41429	MR.63 B-M8*	63	73	23	43	47	36	8	17	15	-	M8	12	20	-	•
42001	42002	42004	MR.80 A-8*	80	92	28	54	59.5	45	10	22	19	8	-	20	24	•	-
42111	42112	42114	MR.80 A-M8*	80	92	28	54	59.5	45	10	22	19	-	M8	17	24	•	-
42121	42122	42124	MR.80 A-M10*	80	92	28	54	59.5	45	10	22	19	-	M10	17	24	•	-
42131	42132	42134	MR.80 A-M12*	80	92	28	54	59.5	45	10	22	19	-	M12	17	24	•	-
42151	42152	42154	MR.80 B-M10*	80	92	28	54	59.5	45	10	22	19	-	M10	17	24	-	•
42401	42402	42404	MR.100 A-10*	100	114	33	65	70.5	53	12	25	25	10	-	25	28	•	-
42501	42502	42504	MR.100 A-M10*	100	114	33	65	70.5	53	12	25	25	-	M10	20	28	•	-
42511	42512	42514	MR.100 A-M12*	100	114	33	65	70.5	53	12	25	25	-	M12	20	28	•	-
42521	42522	42524	MR.100 A-M14*	100	114	33	65	70.5	53	12	25	25	-	M14	20	28	•	-
42531	42532	42534	MR.100 A-M16*	100	114	33	65	70.5	53	12	25	25	-	M16	20	28	•	-

Technical information

柄身

玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。

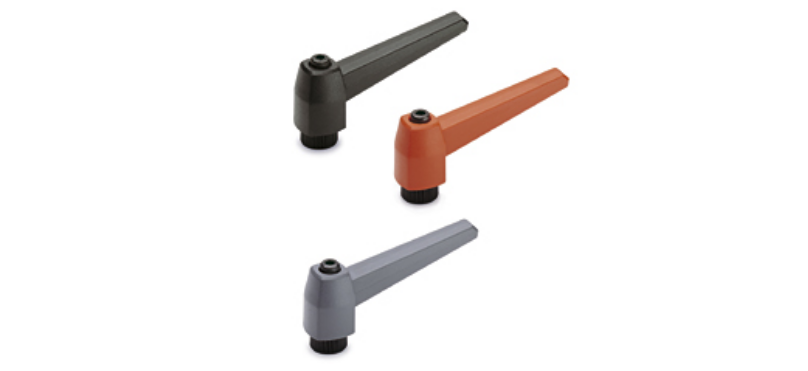

颜色

黑色、橙色、灰色亚光饰面。
如订货数量充足，可供应绿色RAL 6011型可调节手柄。

紧固元件

黑色玻璃纤维加固高科技聚合体，突出部带滚花，使*初的拧紧更容易进行。AISI302不锈钢复位弹簧。

装配

- A：黑色氧化涂层处理钢质轮毂，带普通或螺纹孔。黑色氧化涂层处理钢质固定螺钉，AISI 302不锈钢复位弹簧。
- B：铜质轮毂，带螺纹孔。铜质固定螺钉，AISI 302不锈钢复位弹簧。

特征及应用

特别适用于因缺乏空间位置，旋转角度受到限制的情况。
MR.调节手柄可在装配过程中通过带控制紧固扭矩系统的电动或气动螺钉刀实现快速拧紧。

使用说明

抬起手柄杆，脱开夹紧装置齿状件，并将其返回至起始位置，以便夹紧。松开手柄杆，复位弹簧将自动使齿状件恢复到啮合状态。
当手柄杆无法360°转动时，使用六角前沉头螺钉便可轻松拧紧紧固元件（松开手柄杆后）。

抗应力

调节手柄通常用于重复紧固的场合，有些场合的使用频率很高。
因此手柄组件以及用于将手柄夹紧力传递到带螺纹的操作件（插件或螺栓）的齿圈抗应力（即抵抗频繁的紧固操作）非常重要。
事实上，通过我们实验室里能够模拟*恶劣工作条件的设备，进行多次试验后显示，MR.80 p可调节手柄在施加490N力的情况下，也能够承受过100，000次的紧固操作，且不会发生弯曲（如图）。
选择特殊的玻璃纤维加固高科技聚合体，使得ELESA可调节手柄能够承受的抗应力值高于那些在正常工作条件下进行操作的抗应力值。

This product had the following design awards:

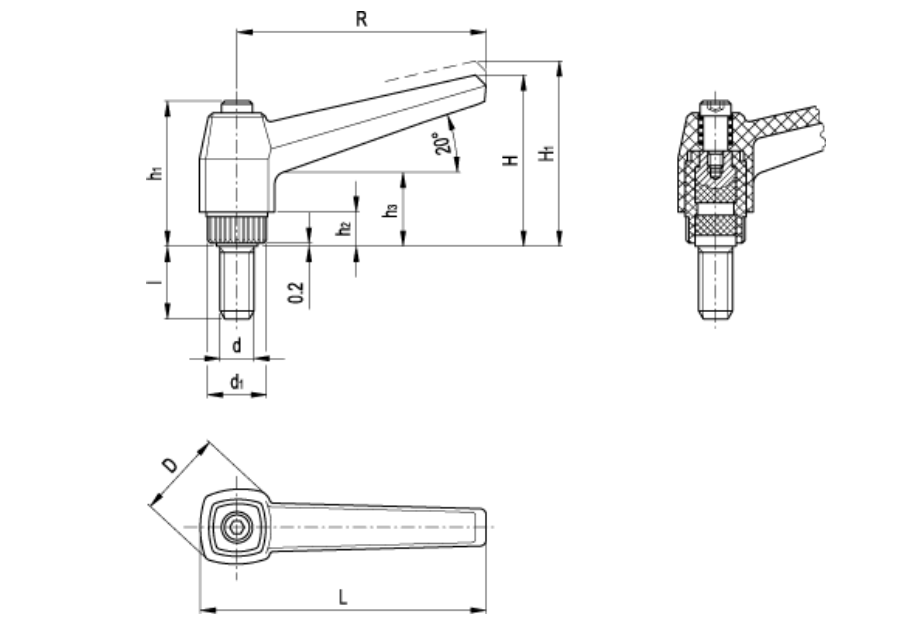

MR.p

可调节手柄

ELESA 原创设计

标准件
黑色C9	橙色C2	灰色C31
物料号			说明
308612	308610	308611	MR.40 p-M5x10*
308615	308613	308614	MR.40 p-M5x16*
308618	308616	308617	MR.40 p-M5x20*
308621	308619	308620	MR.40 p-M6x10*
308624	308622	308623	MR.40 p-M6x16*
308627	308625	308626	MR.40 p-M6x20*
308630	308628	308629	MR.40 p-M6x25*
308633	308631	308632	MR.40 p-M6x30*
308636	308634	308635	MR.40 p-M6x40*
308639	308637	308638	MR.40 p-M8x20*
308657	308655	308656	MR.63 p-M6x10*
308660	308658	308659	MR.63 p-M6x16*
308663	308661	308662	MR.63 p-M6x20*
308666	308664	308665	MR.63 p-M6x25*
308669	308667	308668	MR.63 p-M6x30*
308672	308670	308671	MR.63 p-M6x35*
308675	308673	308674	MR.63 p-M6x40*
308678	308676	308677	MR.63 p-M8x16*
308681	308679	308680	MR.63 p-M8x20*
308684	308682	308683	MR.63 p-M8x25*
308687	308685	308686	MR.63 p-M8x30*
308690	308688	308689	MR.63 p-M8x32*
308693	308691	308692	MR.63 p-M8x35*
308696	308694	308695	MR.63 p-M8x40*
308699	308697	308698	MR.63 p-M8x45*
308702	308700	308701	MR.63 p-M8x50*
308705	308703	308704	MR.63 p-M8x60*
308654	308652	308653	MR.63 p-M10x40*
308786	308784	308785	MR.80 p-M8x70*
308723	308721	308722	MR.80 p-M10x16*
308726	308724	308725	MR.80 p-M10x20*
308729	308727	308728	MR.80 p-M10x25*
308732	308730	308731	MR.80 p-M10x30*
308735	308733	308734	MR.80 p-M10x32*
308738	308736	308737	MR.80 p-M10x35*
308741	308739	308740	MR.80 p-M10x40*
308744	308742	308743	MR.80 p-M10x50*
308747	308745	308746	MR.80 p-M10x60*
308750	308748	308749	MR.80 p-M10x70*
308753	308751	308752	MR.80 p-M12x20*
308756	308754	308755	MR.80 p-M12x25*
308759	308757	308758	MR.80 p-M12x30*
308762	308760	308761	MR.80 p-M12x35*
308765	308763	308764	MR.80 p-M12x40*
308768	308766	308767	MR.80 p-M12x45*
308771	308769	308770	MR.80 p-M12x50*
308774	308772	308773	MR.80 p-M12x60*
308777	308775	308776	MR.80 p-M12x70*
308780	308778	308779	MR.80 p-M12x80*
308783	308781	308782	MR.80 p-M14x40*
308567	308565	308566	MR.100 p-M12x30*
308570	308568	308569	MR.100 p-M12x50*
308573	308571	308572	MR.100 p-M12x70*
308576	308574	308575	MR.100 p-M14x30*
308579	308577	308578	MR.100 p-M14x35*
308582	308580	308581	MR.100 p-M14x50*
308585	308583	308584	MR.100 p-M14x70*
308588	308586	308587	MR.100 p-M16x30*
308591	308589	308590	MR.100 p-M16x50*
308594	308592	308593	MR.100 p-M16x70*

Technical information

柄身

玻璃纤维加固聚酰胺基（PA）高科技聚合体。耐溶剂、机油、油脂以及其它化学溶剂。

颜色

黑色、橙色、灰色亚光饰面。
如订货数量充足，可供应绿色RAL 6011型可调节手柄。

紧固元件

黑色玻璃纤维加固高科技聚合体，突出部带滚花，使*初的拧紧更容易进行。AISI302不锈钢复位弹簧。.黑色氧化涂层处理钢质固定螺钉和AISI 302不锈钢复位弹簧。

装配

钢螺杆，黑色氧化涂层处理，带倒角平头，
符合UNI 947：ISO 4753规定(参见 技术说明)。

特征及其应用

特别适用于因缺乏空间位置，旋转角度受到限制的情况。
MR.p调节手柄可在装配过程中通过带控制紧固扭矩系统的电动或气动螺钉刀实现快速拧紧。

抗应力

使用说明

This product had the following design awards:
