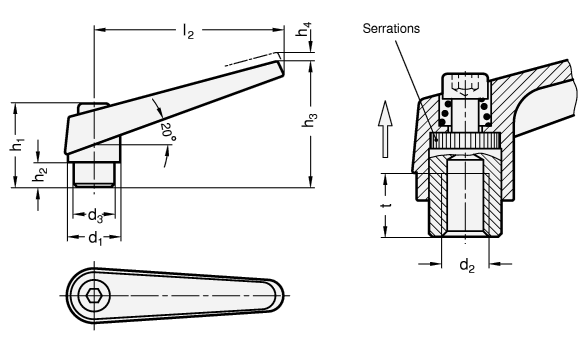

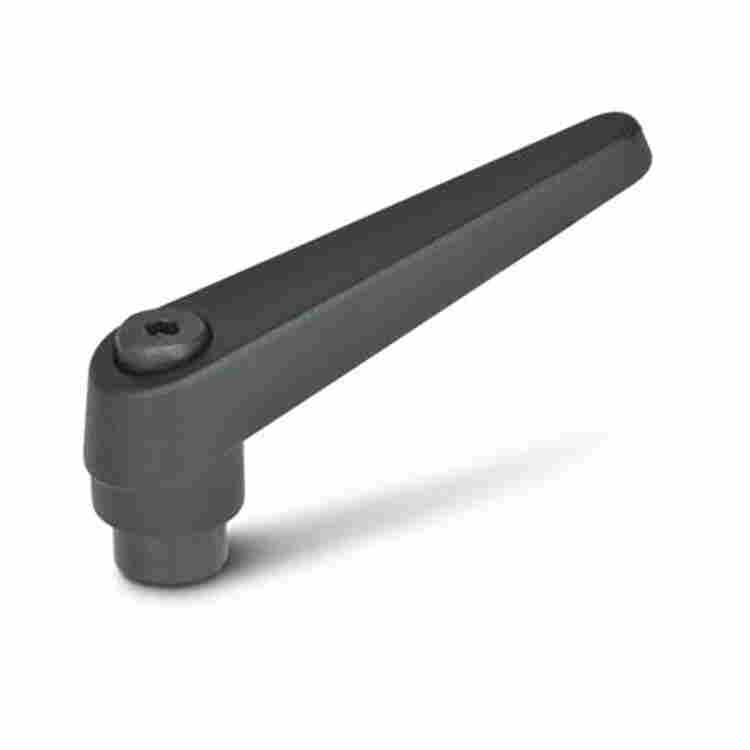

可调节手柄
|
标准件 |
主尺寸 |
安装孔 |
重量 |
|||||||
|
说明 |
R |
D |
H |
H1 |
h1 |
h2 |
d1 |
d |
h |
g |
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M5 |
9 |
33 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M6 |
9 |
33 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M6 |
11 |
73 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M8 |
11 |
69 |
|
|
74 |
22 |
52 |
56 |
36 |
8 |
16 |
M8 |
14 |
116 |
|
|
74 |
22 |
52 |
56 |
36 |
8 |
16 |
M10 |
14 |
115 |
|
|
89 |
25 |
63 |
67 |
43 |
11 |
19 |
M10 |
17 |
173 |
|
|
89 |
25 |
63 |
67 |
43 |
11 |
19 |
M12 |
17 |
168 |
|
|
108 |
30 |
76 |
81 |
50.5 |
12 |
23 |
M12 |
22 |
301 |
|
|
108 |
30 |
76 |
81 |
50.5 |
12 |
23 |
M16 |
22 |
285 |
|
Technical information
柄身
锌压模
颜色
RAL9005黑色（SW型）和RAL2004橙色（OR型），环氧树脂涂层。
紧固元件
钢质，黑色氧化涂层处理，带用于联接杆体的有齿元件，以及精制钢固定螺钉和复位弹簧。
特征及应用
所有可调节手柄均适用于缺乏空间位置或对手柄位置有特殊要求的场合。
使用说明
螺纹衬套通过锯齿形切口连接到手柄，并可轻松脱开。
拉动手柄，其内部机构将齿形切口脱开，使手柄旋转到理想的夹紧位置。
松开手柄，此机构能使齿形件自动重新啮合。

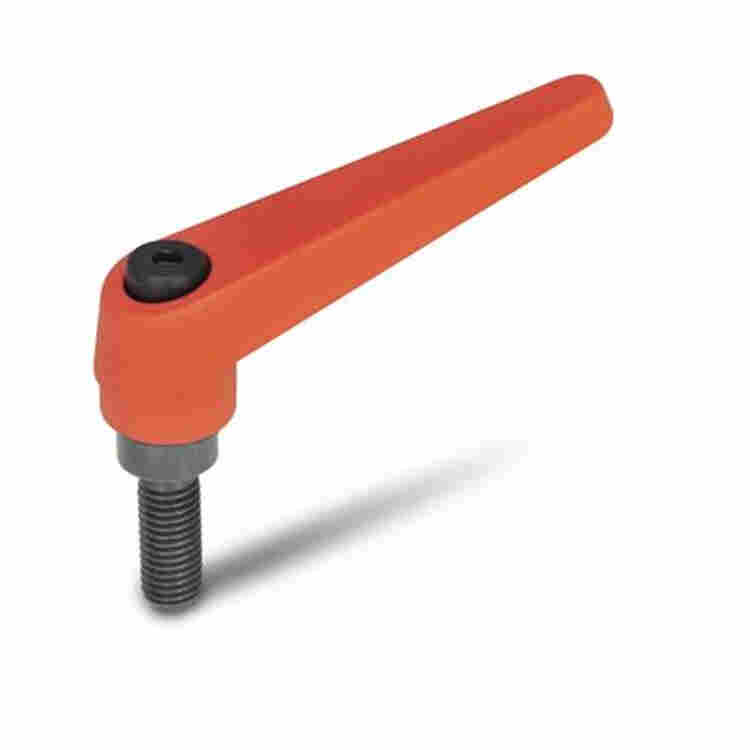

可调节手柄
|
标准件 |
主尺寸 |
螺杆 |
重量 |
|||||||
|
说明 |
R |
D |
H |
H1 |
h1 |
h2 |
d1 |
d |
l |
g |
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M5 |
12 |
37 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M5 |
16 |
37 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M5 |
20 |
39 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M5 |
25 |
37 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M5 |
32 |
38 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M5 |
40 |
39 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M5 |
50 |
40 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M6 |
12 |
37 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M6 |
16 |
39 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M6 |
20 |
38 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M6 |
25 |
39 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M6 |
32 |
41 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M6 |
40 |
41 |
|
|
45 |
14 |
35 |
38.5 |
25 |
4.5 |
10 |
M6 |
50 |
43 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M6 |
16 |
76 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M6 |
20 |
76 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M6 |
25 |
77 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M6 |
32 |
78 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M6 |
40 |
82 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M6 |
50 |
83 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M6 |
63 |
84 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M8 |
16 |
78 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M8 |
20 |
79 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M8 |
25 |
81 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M8 |
32 |
88 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M8 |
40 |
88 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M8 |
50 |
90 |
|
|
62 |
18 |
45 |
49 |
31 |
6.5 |
13.5 |
M8 |
63 |
93 |
|
|
74 |
22 |
52 |
56 |
36 |
8 |
16 |
M10 |
20 |
132 |
|
|
74 |
22 |
52 |
56 |
36 |
8 |
16 |
M10 |
25 |
136 |
|
|
74 |
22 |
52 |
56 |
36 |
8 |
16 |
M10 |
32 |
137 |
|
|
74 |
22 |
52 |
56 |
36 |
8 |
16 |
M10 |
40 |
143 |
|
|
74 |
22 |
52 |
56 |
36 |
8 |
16 |
M10 |
50 |
148 |
|
|
74 |
22 |
52 |
56 |
36 |
8 |
16 |
M10 |
63 |
152 |
|
|
74 |
22 |
52 |
56 |
36 |
8 |
16 |
M10 |
80 |
160 |
|
|
89 |
25 |
63 |
67 |
43 |
11 |
19 |
M12 |
25 |
203 |
|
|
89 |
25 |
63 |
67 |
43 |
11 |
19 |
M12 |
32 |
206 |
|
|
89 |
25 |
63 |
67 |
43 |
11 |
19 |
M12 |
40 |
216 |
|
|
89 |
25 |
63 |
67 |
43 |
11 |
19 |
M12 |
50 |
220 |
|
|
89 |
25 |
63 |
67 |
43 |
11 |
19 |
M12 |
63 |
229 |
|
|
89 |
25 |
63 |
67 |
43 |
11 |
19 |
M12 |
80 |
240 |
|
|
108 |
30 |
76 |
81 |
50.5 |
12 |
23 |
M16 |
32 |
362 |
|
|
108 |
30 |
76 |
81 |
50.5 |
12 |
23 |
M16 |
40 |
373 |
|
|
108 |
30 |
76 |
81 |
50.5 |
12 |
23 |
M16 |
50 |
386 |
|
|
108 |
30 |
76 |
81 |
50.5 |
12 |
23 |
M16 |
63 |
403 |
|
|
108 |
30 |
76 |
81 |
50.5 |
12 |
23 |
M16 |
80 |
424 |
|
Technical information
柄身
锌压模
颜色
RAL9005黑色（SW型）和RAL 2004橙色（OR型），环氧树脂涂层。
装配
钢螺杆和螺钉，黑色氧化涂层处理。
特征及应用
所有可调节手柄均适用于缺乏空间位置或对手柄位置有特殊要求的场合。
使用说明
螺杆通过锯齿形切口连接到手柄，并可轻松脱开。
拉动手柄，其内部机构将齿形切口脱开，使手柄旋转到理想的夹紧位置。
松开手柄，此机构能使齿形件自动重新啮合。
人体工程学及设计理念
GN 101可调节手柄为现代工业设计。
