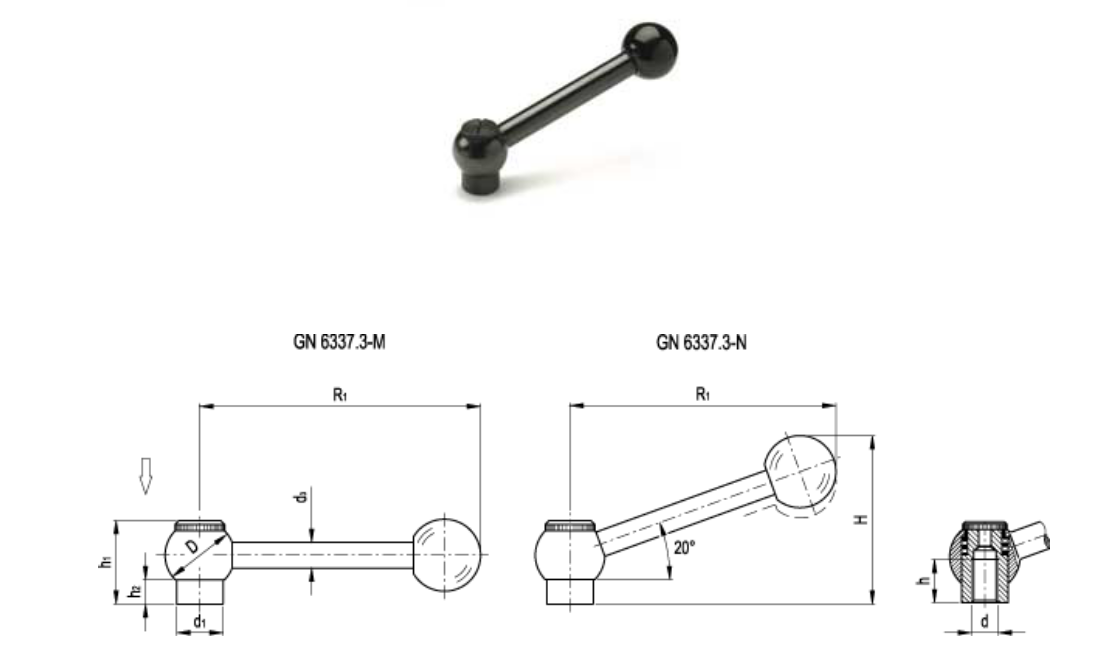

按压式可调节手柄

	标准件	主尺寸							安装孔		重量
物料号	说明	D	R₁	H	h₁	h₂	d₁	d₃	d	h	g
306145	GN 6337.3-20-M6-M	20	74	-	25	8	13.5	8.5	M6	12	61
306146	GN 6337.3-20-M6-N	20	70	46	25	8	13.5	8.5	M6	12	61
306159	GN 6337.3-20-M8-M	20	74	-	25	8	13.5	8.5	M8	12	58
306160	GN 6337.3-20-M8-N	20	70	46	25	8	13.5	8.5	M8	12	58
306175	GN 6337.3-25-M8-M	25	93	-	29	8	16	11	M8	15	114
306176	GN 6337.3-25-M8-N	25	87	58	29	8	16	11	M8	15	114
306173	GN 6337.3-25-M10-M	25	93	-	29	8	16	11	M10	15	111
306174	GN 6337.3-25-M10-N	25	87	58	29	8	16	11	M10	15	111
306179	GN 6337.3-28-M10-M	28	116	-	33.5	10.5	19	13	M10	18	189
306180	GN 6337.3-28-M10-N	28	109	70.5	33.5	10.5	19	13	M10	18	189
306193	GN 6337.3-28-M12-M	28	116	-	33.5	10.5	19	13	M12	18	183
306194	GN 6337.3-28-M12-N	28	109	70.5	33.5	10.5	19	13	M12	18	183

Technical information

杆体

车削、抛光氧化钢。

手柄

DIN 319型（参见第362页）酚醛基（PF）Duroplast热固性塑料，黑色，光亮饰面。
耐溶剂、机油、油脂以及其它化学溶剂。
两用手柄：
-直线手柄臂（M型）
- 20°角倾斜手柄臂（N型）

紧固元件

钢质，黑色氧化涂层处理，带用于联接杆体的螺纹孔和有齿元件，以及黑色氧化涂层处理钢质固定螺钉和精制钢复位弹簧。

特征及应用

所有可调节手柄均适用于缺乏空间位置或对手柄位置有特殊要求的场合。

使用说明

能够按压手柄，齿轮脱开，手柄处于*适合操作的位置。松开时，手柄自动齿合。
当手柄杆无法360°转动时，使用滚花螺钉便可轻松拧紧紧固元件（松开手柄杆后）。

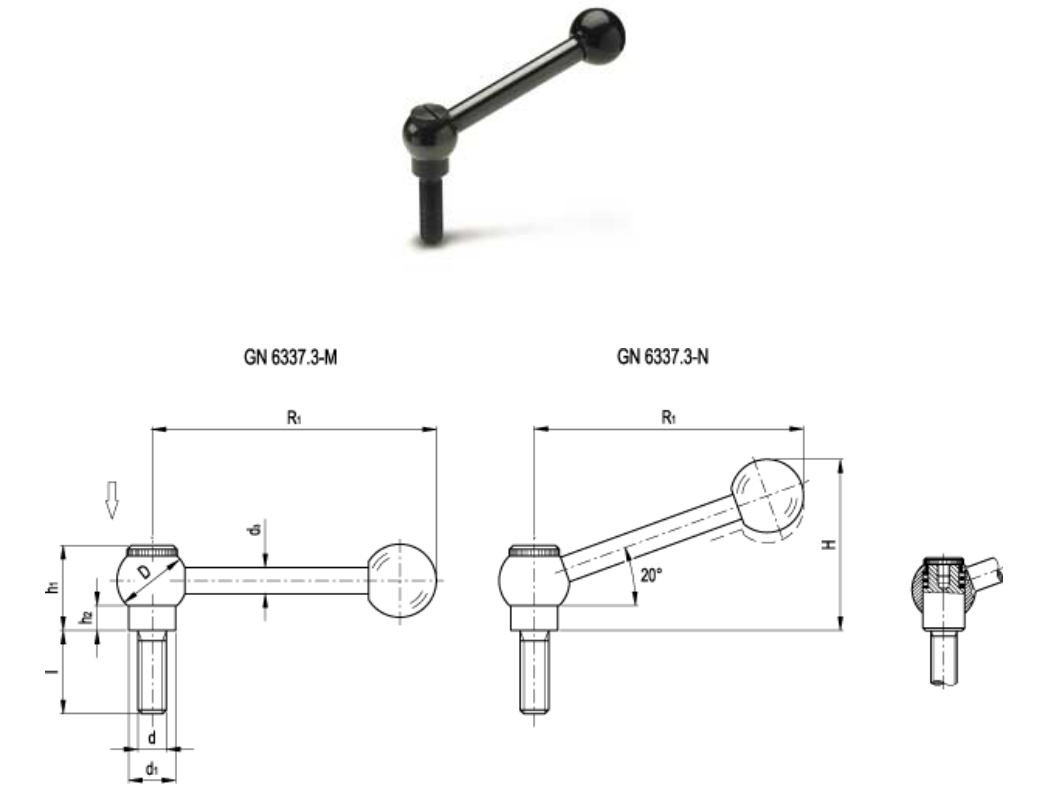

GN 6337.3

按压式可调节手柄

	标准件	主尺寸							螺杆		重量
物料号	说明	D	R₁	H	h₁	h₂	d₁	d₃	d	l	g
306147	GN 6337.3-20-M8-20-M	20	74	-	25	8	13.5	8.5	M8	20	69
306148	GN 6337.3-20-M8-20-N	20	70	46	25	8	13.5	8.5	M8	20	69
306149	GN 6337.3-20-M8-25-M	20	74	-	25	8	13.5	8.5	M8	25	70
306150	GN 6337.3-20-M8-25-N	20	70	46	25	8	13.5	8.5	M8	25	70
306151	GN 6337.3-20-M8-32-M	20	74	-	25	8	13.5	8.5	M8	32	73
306152	GN 6337.3-20-M8-32-N	20	70	46	25	8	13.5	8.5	M8	32	73
306153	GN 6337.3-20-M8-40-M	20	74	-	25	8	13.5	8.5	M8	40	75
306154	GN 6337.3-20-M8-40-N	20	70	46	25	8	13.5	8.5	M8	40	75
306155	GN 6337.3-20-M8-50-M	20	74	-	25	8	13.5	8.5	M8	50	78
306156	GN 6337.3-20-M8-50-N	20	70	46	25	8	13.5	8.5	M8	50	78
306157	GN 6337.3-20-M8-63-M	20	74	-	25	8	13.5	8.5	M8	63	82
306158	GN 6337.3-20-M8-63-N	20	70	46	25	8	13.5	8.5	M8	63	82
306161	GN 6337.3-25-M10-20-M	25	93	-	29	8	16	11	M10	20	129
306162	GN 6337.3-25-M10-20-N	25	87	58	29	8	16	11	M10	20	129
306163	GN 6337.3-25-M10-25-M	25	93	-	29	8	16	11	M10	25	132
306164	GN 6337.3-25-M10-25-N	25	87	58	29	8	16	11	M10	25	132
306165	GN 6337.3-25-M10-32-M	25	93	-	29	8	16	11	M10	32	136
306166	GN 6337.3-25-M10-32-N	25	87	58	29	8	16	11	M10	32	136
306167	GN 6337.3-25-M10-40-M	25	93	-	29	8	16	11	M10	40	138
306168	GN 6337.3-25-M10-40-N	25	87	58	29	8	16	11	M10	40	138
306169	GN 6337.3-25-M10-50-M	25	93	-	29	8	16	11	M10	50	144
306170	GN 6337.3-25-M10-50-N	25	87	58	29	8	16	11	M10	50	144
306171	GN 6337.3-25-M10-63-M	25	93	-	29	8	16	11	M10	63	151
306172	GN 6337.3-25-M10-63-N	25	87	58	29	8	16	11	M10	63	151
306181	GN 6337.3-28-M12-25-M	28	116	-	33.5	10.5	19	13	M12	25	217
306182	GN 6337.3-28-M12-25-N	28	109	70.5	33.5	10.5	19	13	M12	25	217
306183	GN 6337.3-28-M12-32-M	28	116	-	33.5	10.5	19	13	M12	32	222
306184	GN 6337.3-28-M12-32-N	28	109	70.5	33.5	10.5	19	13	M12	32	222
306185	GN 6337.3-28-M12-40-M	28	116	-	33.5	10.5	19	13	M12	40	228
306186	GN 6337.3-28-M12-40-N	28	109	70.5	33.5	10.5	19	13	M12	40	228
306187	GN 6337.3-28-M12-50-M	28	116	-	33.5	10.5	19	13	M12	50	235
306188	GN 6337.3-28-M12-50-N	28	109	70.5	33.5	10.5	19	13	M12	50	235
306189	GN 6337.3-28-M12-63-M	28	116	-	33.5	10.5	19	13	M12	63	243
306190	GN 6337.3-28-M12-63-N	28	109	70.5	33.5	10.5	19	13	M12	63	243
306191	GN 6337.3-28-M12-80-M	28	116	-	33.5	10.5	19	13	M12	80	255
306192	GN 6337.3-28-M12-80-N	28	109	70.5	33.5	10.5	19	13	M12	80	255

Technical information

杆体

车削、光亮和黑色氧化处理的钢材。

手柄

DIN 319型（参见第362页）黑色酚醛基（PF）Duroplast热固性塑料，光亮饰面。耐溶剂、机油、油脂以及其它化学溶剂。
可提供两种手柄臂：
- 直线手柄臂（M型）
- 20°角倾斜手柄臂（N型）。

紧固元件

不锈钢螺杆，黑色氧化处理，带用于联接杆体的有齿元件、钢质固定螺钉，以及特制的钢制复位弹簧。

特征及应用

特别适用于因缺乏空间位置，而使得手柄杆转动角度受到限制
的场合。

使用说明

通过按压手柄杆脱开齿状件，并可将手柄置于*适合的操作位置。一旦松脱手柄杆，手柄将会自动啮合。当手柄杆无法进行360°角转动时，用滚花螺钉便可轻松拧紧紧固元件（松脱手柄杆后）。
