带固定旋杆的卡式螺栓

标准件	主尺寸										重量
说明	D	R	h₁	d	d_{1 h11}	d₂	l	l₁	l₂	e	g
DIN 6304-M6-40-E	12	25	10	M6	4.5	5	40	10	5.4	-	22
DIN 6304-M6-40-F	12	25	10	M6	4.5	5	40	10	5.4	2.2	26
DIN 6304-M6-50-E	12	25	10	M6	4.5	5	50	10	5.4	-	23
DIN 6304-M6-50-F	12	25	10	M6	4.5	5	50	10	5.4	2.2	27
DIN 6304-M8-50-E	14	30	12	M8	6	6	50	15	6.8	-	40
DIN 6304-M8-50-F	14	30	12	M8	6	6	50	15	6.8	3	49
DIN 6304-M8-60-E	14	30	12	M8	6	6	60	15	6.8	-	43
DIN 6304-M8-60-F	14	30	12	M8	6	6	60	15	6.8	3	52
DIN 6304-M10-60-E	18	40	14	M10	8	8	60	20	8.2	-	83
DIN 6304-M10-60-F	18	40	14	M10	8	8	60	20	8.2	3.6	100
DIN 6304-M10-70-E	18	40	14	M10	8	8	70	20	8.2	-	88
DIN 6304-M10-70-F	18	40	14	M10	8	8	70	20	8.2	3.6	105
DIN 6304-M12-70-E	20	50	18	M12	8	10	70	20	8.6	-	138
DIN 6304-M12-70-F	20	50	18	M12	8	10	70	20	8.6	4.5	171
DIN 6304-M12-80-E	20	50	18	M12	8	10	80	20	8.6	-	146
DIN 6304-M12-80-F	20	50	18	M12	8	10	80	20	8.6	4.5	179
DIN 6304-M16-75-E	24	60	20	M16	12	12	75	20	10.6	-	252
DIN 6304-M16-75-F	24	60	20	M16	12	12	75	20	10.6	5.3	311
DIN 6304-M16-90-E	24	60	20	M16	12	12	90	20	10.6	-	265
DIN 6304-M16-90-F	24	60	20	M16	12	12	90	20	10.6	5.3	324
DIN 6304-M16-110-E	24	60	20	M16	12	12	110	20	10.6	-	292
DIN 6304-M16-110-F	24	60	20	M16	12	12	110	20	10.6	5.3	354
DIN 6304-M20-75-E	30	70	28	M20	15.5	16	75	20	12.4	-	470
DIN 6304-M20-75-F	30	70	28	M20	15.5	16	75	20	12.4	5.6	475
DIN 6304-M20-90-E	30	70	28	M20	15.5	16	90	20	12.4	-	497
DIN 6304-M20-90-F	30	70	28	M20	15.5	16	90	20	12.4	5.6	602
DIN 6304-M20-110-E	30	70	28	M20	15.5	16	110	20	12.4	-	439
DIN 6304-M20-110-F	30	70	28	M20	15.5	16	110	20	12.4	5.6	644

Technical information

材料

钢本体及硬化钢推力点，黑色氧化处理。
- E型：无推力垫。
- F型：带DIN 6311 参见第599页）推力垫。

特征及应用

DIN6304带固定旋杆的卡式螺栓的推力点专门设计用于带或不带推力垫的夹紧操作。卡环是将推力垫连接到带固定旋杆的卡式螺栓上的一种简单快捷的方法。

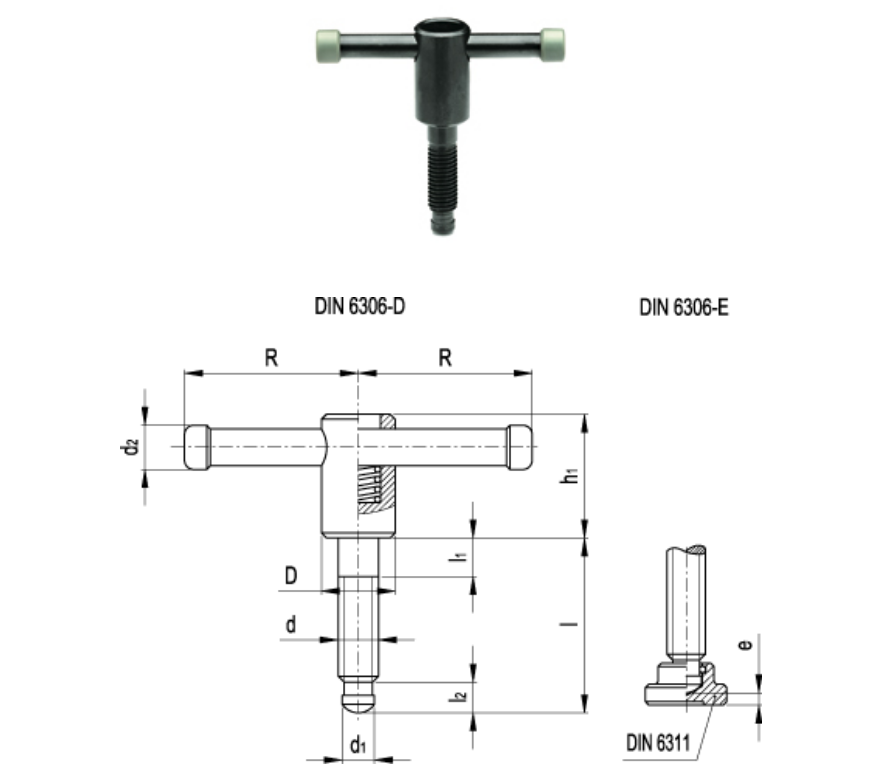

DIN 6306

带固定旋杆的卡式螺栓

	标准件	主尺寸										重量
物料号	说明	D	R	h₁	d	d_{1 h11}	d₂	l	l₁	l₂	e	g
306115	DIN 6306-M10-40-D	18	40	32	M10	8	8	40	10	8.2	-	86
306116	DIN 6306-M10-40-E	18	40	32	M10	8	8	40	10	8.2	3.6	103
306117	DIN 6306-M10-50-D	18	40	32	M10	8	8	50	10	8.2	-	92
306118	DIN 6306-M10-50-E	18	40	32	M10	8	8	50	10	8.2	3.6	109
306119	DIN 6306-M12-50-D	20	50	35	M12	8	10	50	10	8.6	-	144
306120	DIN 6306-M12-50-E	20	50	35	M12	8	10	50	10	8.6	4.5	177
306121	DIN 6306-M12-60-D	20	50	35	M12	8	10	60	10	8.6	-	151
306122	DIN 6306-M12-60-E	20	50	35	M12	8	10	60	10	8.6	4.5	184
306123	DIN 6306-M16-55-D	24	60	40	M16	12	13	55	10	10.6	-	287
306124	DIN 6306-M16-55-E	24	60	40	M16	12	13	55	10	10.6	5.3	346
306125	DIN 6306-M16-70-D	24	60	40	M16	12	13	70	10	10.6	-	308
306126	DIN 6306-M16-70-E	24	60	40	M16	12	13	70	10	10.6	5.3	367
306127	DIN 6306-M16-90-D	24	60	40	M16	12	13	90	10	10.6	-	330
306128	DIN 6306-M16-90-E	24	60	40	M16	12	13	90	10	10.6	5.3	389
306129	DIN 6306-M20-55-D	30	70	45	M20	15.5	16	55	10	12.4	-	502
306130	DIN 6306-M20-55-E	30	70	45	M20	15.5	16	55	10	12.4	5.6	607
306131	DIN 6306-M20-70-D	30	70	45	M20	15.5	16	70	10	12.4	-	532
306132	DIN 6306-M20-70-E	30	70	45	M20	15.5	16	70	10	12.4	5.6	637
306133	DIN 6306-M20-90-D	30	70	45	M20	15.5	16	90	10	12.4	-	572
306134	DIN 6306-M20-90-E	30	70	45	M20	15.5	16	90	10	12.4	5.6	677

Technical information

材料

钢本体及硬化钢推力点，黑色氧化处理。
- D型：无推力垫。
- E型：带DIN6311（参见第599页）推力垫。

手柄杆端帽

浅灰色聚甲醛基（POM）高科技聚合体。

特征及应用

DIN6306带固定旋杆的卡式螺栓的推力点，专门设计用于带或者不带推力垫的夹紧操作。卡环是一种简单快捷地将推力垫，连接到带固定旋杆的卡式螺栓的方法。
由于内部装有弹簧，所以可以被移到任何位置，并保持在正确位置上。
由于端帽是被压在手柄杆上的，故可限制其移动。如果手柄杆已做涂层处理，则还可单独供应手柄杆端帽。

DIN 6307

带固定旋杆的卡式螺栓

标准件	主尺寸				安装孔		重量
说明	D	R	d₁	h₁	d	h	g
DIN 6307-M10	18	40	8	60	M10	20	110
DIN 6307-M12	20	50	10	70	M12	25	178
DIN 6307-M16	24	60	13	85	M16	35	320
DIN 6307-M20	30	70	16	95	M20	40	568

Technical information

材料

钢质，黑色氧化处理。

手柄杆端帽

浅灰色聚甲醛基（POM）高科技聚合体。

特征及应用

由于内部装有弹簧，所以可以被移到任何位置，并保持在正确位置上。
由于端帽是被压在手柄杆上的，故可限制其移动。如果手柄杆已做涂层处理，则还可单独供应手柄杆端帽。
