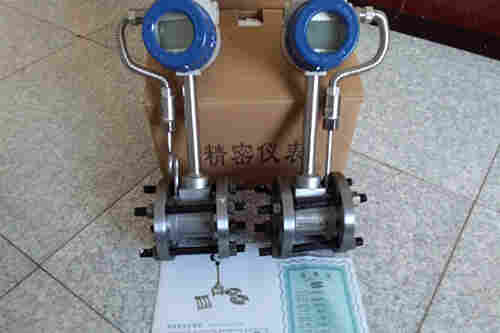

压缩空气流量表产品概述
涡街流量计是以全新的设计理念，将温度、压力、流量信号集于一体，通过智能数字处理器将三种信号混合处理后输出一个补偿后的标准流量，从而实现了对气体、蒸汽的温压补偿功能。由于采用了智能一体化的设计理念，因此，凯铭涡街流量计具有结构紧凑、安装使用维护方便的特点。
压缩空气流量表产品特点
1、双排液晶同时显示累计流量和瞬时流量;
2、内部锂电池供电,无需外部电源;
3、微功耗设计,两节+3v锂电池可连续工作一年半以上;
4、传感器内无可动部件，结构简单而牢固，压损小、维扩量小、使用寿命长。
5、精度等级：液体，指示值的±1.0%;气体，指示值的±1.0%;蒸汽，指示值的±1.5%。
6、输出信号：a.oc门脉冲输出; b.电流4-20ma(两线制/三线制)。
7、电源电压：+24vdc(需要信号输出时提供)。
8、介质温度： 普通型a.-40℃～+130℃;b.-10℃～+250℃;
压缩空气流量表参数
1、产品名称：涡街流量计
2、适用介质：空气，氧气，氮气，氢气，压缩气体的流量计量
3、管径(DN) ：DN15～DN300mm至更大
4、公称压力：0.6～4MPa （指连接法兰公称压力，非介质的工作压力）
5、工况温度：-20～+80℃（需更高温度请与工厂联系）
6、测量精度：±1.5%FS
7、量程范围：1:3(±0.2%) ,1：10(±0.5%), 1:15(±1.5%)
8、壳体材质：碳钢；不锈钢；
9、供电方式：内置3.6VDC锂电池（可用两年）；外供24VDC；
10、输出信号：4～20mA二线制；脉冲0～1000HZ；RS485
11、防护等级：IP65；IP67
12、防爆标志：本安型ExiallCT4；隔爆型ExdllCT4
13、表头显示：累积流量；瞬时流量；满量程百分比；工况压力；工况温度；故障自检
14、连接方式：管道法兰式(DN15-300mm)；插入式（DN100- N6000mm至更大）。
15、安装要求：可水平、垂直安装；前后直管道应满足前10D后5D（D公称通径）
16、特殊连接：螺纹式；对夹式；

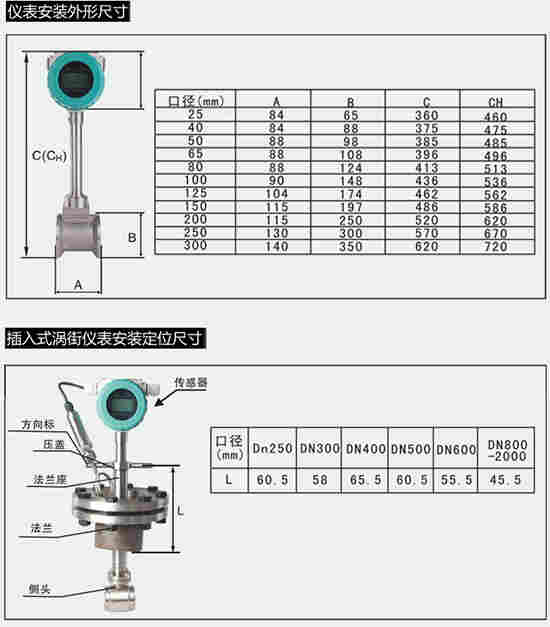

压缩空气流量表安装尺寸
压缩空气流量表产品型谱
|
代号 |
通径 |
流量范围㎡/h |
||||||
|
LU-25 |
DN25 |
1~10(液体) |
25~60（气体） |
蒸汽流量请查看说明书，DN300以上使用插入式涡街流量计 |
||||
|
LU-32 |
DN32 |
1.5~18(液体) |
15~150（气体） |
|||||
|
LU-40 |
DN40 |
2.2~27(液体) |
22.6~150（气体） |
|||||
|
LU-50 |
DN50 |
4~55(液体) |
35~350（气体） |
|||||
|
LU-80 |
DN80 |
9~135(液体) |
90~900（气体） |
|||||
|
LU-100 |
DN100 |
14~200(液体) |
140~1400（气体） |
|||||
|
LU-150 |
DN150 |
32~480(液体) |
300~3000（气体） |
|||||
|
LU-200 |
DN200 |
56~800(液体) |
550~5500（气体） |
|||||
|
|
代号 |
功能1 |
||||||
|
N |
无温压补偿 |
|||||||
|
Y |
有温压补偿 |
|||||||
|
|
代号 |
输出型号 |
||||||
|
F1 |
4-20mA输出（二线制） |
|||||||
|
F2 |
4-20mA输出（三线制） |
|||||||
|
F3 |
RS485通讯接口 |
|||||||
|
|
代号 |
被测介质 |
||||||
|
J1 |
液体 |
|||||||
|
J2 |
气体 |
|||||||
|
J3 |
蒸汽 |
|||||||
|
|
代号 |
连接方式 |
||||||
|
L1 |
法兰卡装式 |
|||||||
|
L2 |
法兰连接式 |
|||||||
|
|
代号 |
功能2 |
||||||
|
E1 |
1.0级 |
|||||||
|
E2 |
1.5级 |
|||||||
|
T1 |
常温 |
|||||||
|
T2 |
高温 |
|||||||
|
T3 |
蒸汽 |
|||||||
|
P1 |
1.6MPa |
|||||||
|
P2 |
2.5MPa |
|||||||
|
P3 |
4.0MPa |
|||||||
|
D1 |
内部3.6V供电 |
|||||||
|
D2 |
DC24V供电 |
|||||||
|
B1 |
不锈钢 |
|||||||
|
B2 |
碳钢 |
|||||||
压缩空气流量表的安装要求
1、合理选择安装场所和环境。避开强电力设备，高频设备，强电源开关设备；避开高温热源和辐射源的影响，避开强烈震动场所和强腐蚀 环境等，同时要考虑安装维修方便。
2、上下游必须有足够的直管段。若传感器安装点的上游在同一平面上有二个90°弯头，则：上游直管段≥25D，下游直管段≥5D 。若传感器安装点的上游在不同平面上有二个90°弯头，则：上游直管段≥40D，下游直管段≥5D 。调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。
3、安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。
4、管道采取减振动措施。传感器尽量避免安装在振动较强的管道上，特别是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。
5．在水平管道上安装是流量传感器*常用的安装方式。测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较高处。测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
6．传感器在垂直管道的安装。测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。
7、传感器在水平管道的侧装。无论测量何种流体，传感器可以在水平管道上侧装，特别是测量过热蒸汽，饱和蒸汽和低温液体，若条件允许*采用侧装，这样流体的温度对放大器的影响较小。
8．传感器在水平管道的倒装。一般情况下不用此安装方法。此安装方法不适用于测量一般气体、过热蒸汽。可用于测量饱和蒸汽，适用于测量高温液体或需经常清洗管道的情况。
9．传感器在有保温层管道上的安装。测量高温蒸汽时，保温层*多不能过支架高度的三分。
10．测压点和测温点的选择。根据测量的需要，需在传感器附近测量压力和温度时，测压点应在传感器下游的3-5D处，测温点应在传感器下游的6-8D处。
