产品资料

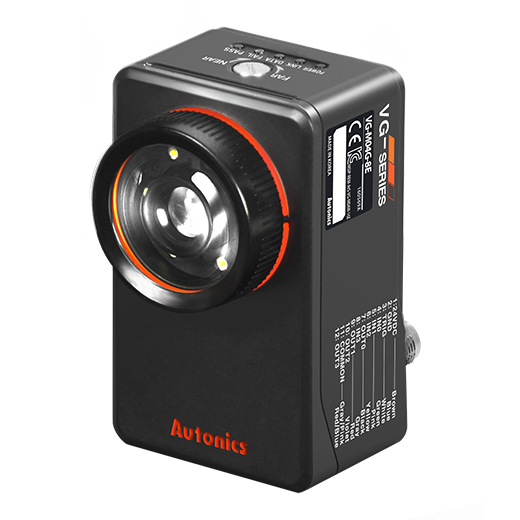

VG (单色) 系列
视觉传感器
VG系列视觉传感器利用集成工业相机镜头拍摄的图像来确定目标物体的存在，大小，形状，方向，图案等。与视觉系统相比，采用LED照明，相机和镜头的集成设计使用户可以更轻松地设置和管理设备。像机采用全景快门方式捕获图像，传感器具有10种基本检测功能，适用于各种应用。捕获的图像也可以直接保存到FTP服务器，以便用户可以单独管理和分析检测数据。
主要功能
照明集成型视觉传感器
全景快门方式*小化图像失真
通过防止光干扰技术增强光学性能 *¹
紧密的镜头盖附件允许在有灰尘或震动的环境中使用*²
各种检测功能: 位置补偿，亮度，对比度，面积，边缘，形状，长度，角度，直径，对象数量
可通过模拟器实现测试功能
32个作业组设置可以灵活地响应不断变化的工作环境 (每个作业组包含64个检查项目)
FTP服务器数据存储
提供免费的视觉传感器管理程序(Vision Master): 检查模拟器功能，参数和作业组管理，检查结果监视，测试结果FTP传输， 多语言支持等
VG-M04G-8E的详细数据表
数据表 打印
镜头焦距 8mm
*小检测距离 50mm
电源电压 24VDC ±10%
消耗电流 1A
检查_检查项目 位置补偿，亮度，对比度，面积，边缘，长度，角度，直径，对象数量
检查_作业组 32
检查_同时检查 64
检查_每秒相机帧 Max. 60fps
图像捕捉_图像过滤器 预处理，外部滤波器（彩色滤镜，偏光滤镜）
图像捕捉_图像元素 1/3英寸单声道CMOS
图像捕捉_解析度 752×480像素
图像捕捉_每秒相机帧 Max. 60fps
图像捕捉_快门 全景快门
图像捕捉_曝光时间 20 ~ 10,000㎲
照明灯_ON/OFF 方式 脉冲
照明灯_颜色 绿色
触发模式 外部触发，内部触发，自由运行触发
输入_信号 额定输入 24VDC (±10%)
输入_类型 外部触发输入（TRIG），编码器输入（IN2，IN3），作业组更改（IN0 ~ IN3）
输出_信号 NPN 或 PNP集电极开路输出
Max. 24VDC 50mA, 残留电压: max. 1.2VDC
输出_类型 控制输出(OUT0~OUT3): 检测完成, 检测结果, 外部照明触发, 报警, 照相机动作
输出_FTP传输 包含
通信 以太网(TCP/IP), 100BASE-TX/10BASE-T
保护电路 输出短路过流保护电路
指示灯 ᆞ电源指示灯(POWER), 以太网连接指示灯(LINK), 检测合格指示灯(PASS): 绿色LED
ᆞ数据传送指示灯(DATA): 橙色LED
ᆞ检测不合格指示灯(FAIL): 红色LED
绝缘阻抗 20MΩ 以上 (500VDC 为基准)
耐电压 500VAC~ 50/60Hz 1分钟
耐振动 10~50Hz(周期1分钟)振幅1.5mm X, Y, Z各方向2小时
耐冲击 300m/s² (约30G)X, Y, Z各方向3次
环境温度 0~45℃, 存储时: -20~70℃
环境湿度 35~85%RH, 存储时: 35~85%RH
