DBM9000智能无线高低压核相仪产品介绍
DBM9000智能无线高低压核相仪是上海徐吉电气有限公司*生产销售DBM9000智能无线高低压核相仪

产品描述：DBM9000智能无线高低压核相仪是一款全智能无线高低压语音核相仪，突破传统核相仪电压等级限制问题，可以在极低电压线路中核相，完全实现从10V～550kV 电压自动核相(如400V、10kV、35kV、66kV、110kV、220kV)，无需根据电压等级购置多套核相仪或分别配置高低压探测器，节省成本、减少携带、省时快捷。对于高压线路核相(电压过400V)，可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全！本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。

DBM9000智能无线高低压核相仪详细介绍
本目录是上海徐吉电气有限公司为您精心提供

一．产品概况

DBM9000智能无线高低压核相仪是一款全智能无线高低压语音核相仪，突破传统核相仪电压等级限制问题，可以在极低电压线路中核相，完全实现从10V～550kV 电压自动核相(如400V、10kV、35kV、66kV、110kV、220kV)，无需根据电压等级购置多套核相仪或分别配置高低压探测器，节省成本、减少携带、省时快捷。对于高压线路核相(电压过400V)，可将探测器的金属探钩逐渐靠近导线，当感应到电场信号即可完成核相，无需直接接触高压导线，安全！本核相仪还具有测试相位、频率、相序、验电、变压器组别判断等功能。

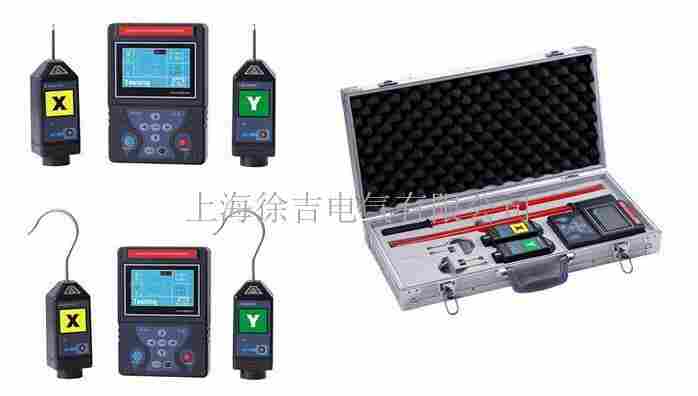

DBM9000由探测器、接收器(主机)、伸缩绝缘杆、监控软件、USB通讯线等组成，其无线传送测试数据能穿透隔墙障碍，直线传输距离约80米。主机选用4.3寸65K色LCD彩屏，可以同屏显示相位、频率、相序、及核相结果，动态向量图指示，清晰直观；具有“X信号正常、Y信号正常、同相、异相”等语音提示功能，会使测试变得简单轻松；主机还设计有USB接口，现场测试保存的数据可以通过监控软件导入电脑，便于历史数据查阅和管理。绝缘杆以无碱玻璃纤维布为基材，用环氧酚醛树脂作为粘合剂加热卷压烘焙固化而成，具有高绝缘、可伸缩、防潮、抗冲击、抗弯、轻便等特性。

DBM9000智能无线高低压核相仪，又名“核相仪、核相器、无线高压核相仪、无线高低压语音核相仪、高压数显语音核相器、无线高压智能核相仪”等等。

二、产品特点

核相、验电、相位、频率、相序测试
全智能型、无线传输、语音核相
10V～550kV电压全自动核相
10V低电压**核相
无线传输距离100m
－20°～20°同相；100°～140°、220°～260°异相
自校误差≤±3°；现场同相误差≤±7°、异相误差≤±12°
相位分辨率1°
绝缘杆缩态为600mm；伸态为3200mm；耐压≤110kV
4.3寸65K色彩屏显示
“同相、异相”等语音功能

USB接口，200组数据存储，软件监控、数据上传电脑

三．技术规格

功能	高低压无线语音核相、相位测试、相序判断、验电、频率测试等
电源	探测器：7V～9VDC(内置大容量可充锂电池，7.4V/1000mAh，充满电连续工作40小时)
电源	接收器：7V～9VDC(LR6、1.2V、6节大容量镍氢充电电池，9000mAh，充满电连续工作40小时)
核相方式	接触式核相：400V以下线路可以接触导线核相
核相方式	非接触式核相：400V以上线路可以将探测器挂钩逐渐靠近导线核相，无需直接接触高压导线，当电压过35kV，必须使用非接触核相。
传输距离	无线传输，直线传输距离约100m
发射频率	433MHz、315MHz
核相电压	10V～550kV
相别定性	－20°～20°同相；100°～140°和220°～260°异相
精度	自校误差≤±3°；现场同相误差≤±7°；现场异相误差≤±12°
分辨率	1°
绝缘杆长度	φ28mm；缩态为600mm；伸态为3200mm
LCD	4.3寸；65K色彩屏；显示域98mm×57mm
相位指示	相量图和数字同时指示，清晰直观
探钩尺寸	φ5mm×D50mm
探针尺寸	φ5mm×L40mm
语音功能	具有“同相、异相、X信号正常、Y信号正常”等语音提示
验电提示	有电时，探测器发出“嘟-嘟-嘟-”提示音
数据接口	USB mini接口
数据存储	200组，按HOLD键保持数据并自动编号存储，存储已满显示“FULL”符号(掉电或更换电池不会丢失数据)
数据保持	按HOLD键保持数据，HOLD符号显示，再按HOLD键取消保持
数据查阅	按READ键可以进入数据查阅模式，再按箭头键翻阅数据
背光	有，适合昏暗场所
显示速率	3次/秒
换档	10V～550kV全自动换档核相
测试指示	测试时显示“测试中- - -”
自动关机	开机约15分钟后，仪表将自动关机
电池电压	当电池电压低于6.5V时，电池电压低符号显示，提醒需要给电池充电或更换电池。
仪表质量	主机：700g(含电池) 探测器：200g×2(含电池) 绝缘杆：430g×2 质量：6kg(含仪表箱和绝缘杆)
仪表尺寸	主机：长宽厚195mm×137mm×50mm 探测器：长宽厚145mm×58mm×50mm
仪表箱尺寸	长宽高：640mm×310mm×120mm
USB线长	USB数据线长1.5m
外界干扰	无特强电磁场；无433MHz、315MHz同频干扰
工作温湿度	-20℃～45℃；80%Rh以下
存放温湿度	-10℃～60℃；70%Rh以下
功耗	探测器：20mA max；主机：200mA max
耐压等级	本绝缘杆的安全耐压等级为≤110kV, 对于高电压线路，当电压过35kV，必须采用非接触式核相，严禁直接接触高压导线，否则有电击的危险，造**身伤害或设备损坏。
绝缘试验	绝缘杆：AC110kV/rms(完全拉伸两端之间) 主机、探测器：AC3700V/rms(外露金属与壳之间)
防护等级	IP63
安规	符合GB13398-92、GB311.1-311.6-8、3DL408-91标准和*新颁布电力行业标准《带电作业用1kV～35kV便携式核相器通用技术条件DL/T971-2005》要求
安规	符合IEC 61481-A2：2004；IEC 61243-1 ed.2:2003标准

四．装箱单

铝合金仪表箱	1个
X探测器	1个
Y探测器	1个
主机(接收器)	1台
天线	3只
伸缩绝缘杆	2根
金属探钩	2只
金属探针	2只
自校线	1条
USB通讯线	1条
监测软件(光盘)	1份
充电器	1个
可充锂电池(探测器内)	2块
镍氢充电电池(LR6、1.2V，主机内)	6块

DBM9000智能无线高低压核相仪
