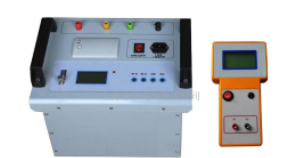

OMDW-F型大地网接地电阻测试仪

OMDW-F型大地网接地电阻测试仪产品介绍
OMDW-F型大地网接地电阻测试仪是上海徐吉电气有限公司*生产销售OMDW-F型大地网接地电阻测试仪,OMDW-F型大地网接地电阻测试仪可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了*变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

OMDW-F型大地网接地电阻测试仪详细介绍
本目录是上海徐吉电气有限公司为您精心提供：

OMDW-F型大地网接地电阻测试仪产品特点

目前在电力系统中，大型地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30安培。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。

OMDW-F型大地网接地电阻测试仪可测变电站地网（4Ω）、水火电厂、微波站（10Ω）、避雷针（10Ω）多用机型，采用了*变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。

OMDW-F型大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗等工频特性参数以及土壤电阻率。OMDW-F型大地网接地电阻测试仪采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流*大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。

OMDW-F型大地网接地电阻测试仪产品参数

1、主机技术参数

1.1、阻抗测量范围：0～5000Ω   分辨率：0.001mΩ

    测量误差：±（读数×2％+0.01Ω）

1.2、测试电流波形：正弦波

1.3、测试电流频率：45、50、55、60、65Hz单频

          45/55Hz、55/65Hz、47.5/52.5Hz自动双变频

1.4、输出电流：1、2、3、4、5A     *大输出电压：450V

1.5、测量线要求： 电流线铜芯截面积≥1.5mm2

                 电压线铜芯截面积≥1.0mm2

1.6、供电电源：AC180～270V，50/60Hz

1.7、外形尺寸：370×285×285mm     仪器重量：18kg

2、选频表技术参数

选频表只能配合大地网接地电阻仪，用于地表电位梯度、跨步电压和接触电位差的抗干扰测量。

测量时，大地网接地电阻仪向接地装置输出一个恒定的变频电流，选频表针对该频率进行检测，从而滤除工频干扰。具有电压测量功能，用于地表电位梯度测量。内置人体模拟电阻，用于跨步电压和接触电压测量。配有可充电电池.

产品型号指南

我公司生产的OMDW系列大地网接地阻抗测试仪共有C、D、E、F，4种型号。

OMDW-C型：小功率轻便型。*大输出电流3A，*大输出电压100V。

OMDW-D型：普通型。*大输出电流5A，*大输出电压400V。

OMDW-E型：在D型普通型的基础上，加有跨步电压功能。

OMDW-F型：在E型的基础上，另配有选频表。

本产品属于我公司的OMDW-F型产品。
