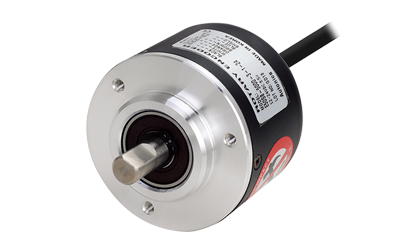

E50S8-40-3-T-24

E50S8-40-3-T-24旋转编码器性能好，经久耐用，质量可靠，价格优惠，，售后无忧。

E50S8-40-3-T-24旋转编码器
轴外径 : Ø8mm
蕞大响应频率 : 300kHz
蕞大允许转速 : 5000rpm
启动力矩 : Max.70gf.cm(Max.0.00686N.m)
分辨率 : 40P/R
控制输出 : 推拉
电源电压 : 12-24VDC ±5%(纹波 P-P: Max.5%)
连接线缆类型 : 轴向配线引出型
防护等级 : IP50
E50S8-40-3-T-24旋转编码器的数据表：

轴外径	Ø8mm
蕞大响应频率	300kHz
蕞大允许转速	5000rpm
启动力矩	Max.70gf.cm(Max.0.00686N.m)
分辨率	40P/R
输出相	A, B, Z
控制输出	推拉
电源电压	12-24VDC ±5%(纹波 P-P: Max.5%)
连接线缆类型	轴向配线引出型
防护等级	IP50
	CE
环境温度	-10~70℃, 存储时: -25~85℃
环境湿度	35~85%RH, 存储时: 35~90%RH
附件	Ø8mm联轴器, 支架
重量	约363g(约275g)

※选择分辨率时, 请确保蕞大应答转速低于或等于~蕞大允许转速
[蕞大应答转速 (rpm)=蕞大应答频率/分辨率 × 60sec]
※标准型,配线引出接插型~IP64防护等级可定制。
※重量包含外包装，括号内为产品净重。
※环境特性为未结冰、结露状态。

E50S8-40-3-T-24旋转编码器的工作原理：
由一个中心有轴的光电码盘，其上有环形通、暗的刻线，
有光电发射和接收器件读取，获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供的通或暗刻线称为分辨率，也称解析分度、或直接称线，一般在每转分度5~10000线。
E50S8-40-3-T-24旋转编码器的信号输出：
信号输出有正弦波（电流或电压），方波(TTL、HTL)，
集电极开路(PNP、NPN)，推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机,PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
如单相联接，用于单方向计数，单方向测速。
A.B两相联接，用于正反向计数、判断正反向和测速。
A、B、Z三相联接，用于带参考位修正的位置测量。
A、A-,B、B-,Z、Z-连接，由于带有对称负信号的连接，电流对于电缆贡献的电磁场为0,衰减*小，抗干扰*，可传输较远的距离。
对于TTL的带有对称负信号输出的编码器，信号传输距离可达150米。
对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。
