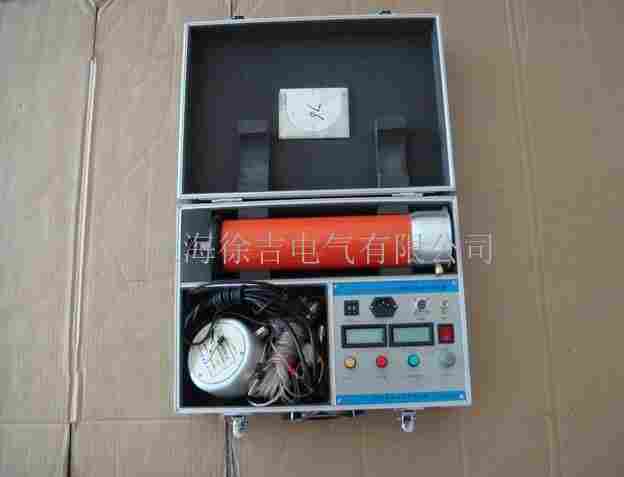

TKGZF 直流高压发生器产品介绍
TKGZF 直流高压发生器是上海徐吉电气有限公司*生产销售TKGZF 直流高压发生器
ZGF直流高压发生器,采用了九十年代新技术、新材料和新器件，直高发具有输出功率大、体积小、重量轻的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压锁存功能，并配有时间继电器，高压发生器能在试验中设置定时声讯报警。整个仪器便于携带，操作方便，安全可靠，特别适用于电力部门现场试验。产品别称直流高压发生器、直高发、高压发生器、中频直流高压发生器

TKGZF 直流高压发生器详细介绍
本目录是上海徐吉电气有限公司为您精心提供

1、技术条件

1）电源：AC220V±10%，50Hz±1%

2) 输出电压指示精度：＜1级

3) 输出电流指示精度：＜1级

4) 纹波系数：≤0.5%

5) 0.75倍输出电压指示精度：＜ 1级，带锁存

2、使用条件

1) 相对湿度：25℃时不大于85%，无凝露

2) 工作方式：间断使用30分钟

3) 环境温度：- 10~ 40℃

4) 海拔高度：1500m以下

TKGZF 直流高压发生器

一体机介绍如下

规格技术参数	40/3	60/2	60/3	60/5	80/2	100/2	120/2	120/5
额定电压（kV）	40	60	60	60	80	100	120	120
额定电流（mA）	3	2	3	5	2	2	2	5
额定功率（W）	120	120	180	300	160	200	240	600
机箱重量（kg）	7	2	2	4.5	2	3	3	4.5
倍压重量（kg）	一体	2.5	3	3.8	2.5	4	4	4.5
倍压高度（mm）	一体	400	400	500	400	500	500	500
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可出额定电压10%使用十分钟 *大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间*长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）*适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	机箱倍压放置一个铝合金箱，整机一手可提

60kv/120kv/200kv直流高压发生器 分体机介绍如下

规格技术参数	200/2	200/5	250/3	300/2	300/5	400/3	400/5	其它等级
额定电压（kV）	200	200	250	300	300	400	400	500～1000kV等合同定做
额定电流（mA）	2	5	3	2	5	3	5
额定功率（W）	400	1000	750	600	1500	1200	2000
机箱重量（kg）	4.5	4.5	4.5	5.5	5.5	5.5	5.8
倍压重量（kg）	7.9	8.3	9	11	11.5	38	45
倍压高度（mm）	965	965	1030	1250	1250	1900	1900
电压测量精度	数显表±（1.0%读数±2个字）
电流测量精度	数显表±（1.0%读数±2个字）
波纹系数	≤1%
电压稳定度	随机波动，电源电压变化±10%时≤1%
过载能力	空载电压可出额定电压10%使用十分钟 *大充电电流为1.5倍额定电流
电源	单相交流50Hz 220V±10%
工作方式	间断使用
工作方式	一次连续时间*长为30分钟
工作环境	温度：-10～40℃
	相对湿度：室温为25℃时不大于85%（无凝露）
	海拔高度：1500米以下
带电容负荷能力	被试品电容量无限制
带电容负荷能力	可用1.5倍的额定电流充电
结构特点	环氧玻璃钢电气绝缘倍压筒
结构特点	空气绝缘、无泄漏之虑
操作箱特点	高精度0.75UDC1mA单触按钮（精度≤1.0%）*适合氧化锌避雷器试验
	过压保护采用拨置，一目了然
	控制箱小，方便现场

注：因产品不断更新，以实际产品为准，本公司保留解释权。
