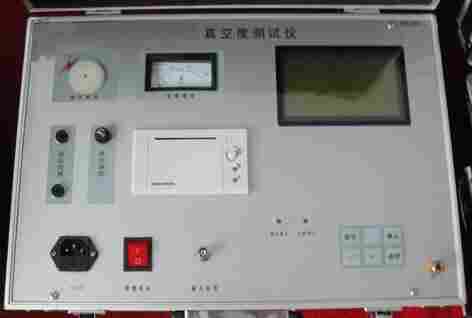

真空开关真空度测试仪ZKD-2000

真空开关真空度测试仪ZKD-2000产品附件 ：
1、接插式线圈 一只
2、磁控电流输出线 一根
3、信号输入线 一根
4、5A 、30A保险丝各 二只
5、电源线 一根
6、使用说明书 一份
7、合格证保修卡 一份
8、打印纸 二卷

关键词：真空开关真空度测试仪ZKD-2000|真空开关真空度测试仪|真空度测试仪

技术参数：

1. 真空度测量范围： 9.999×10-1～1×10-5
2. 离子电流测量范围： 9.999×10-1～1×10-7
3. 测 量 误 差： ＜10%
4. 测 量 分 辨 率： 10-5pa
5. 允许环境温度： -20℃～50℃
6. 空 气 湿 度： ≤80%RH
7. 电 源： AC，220V，50Hz±10%
8. 外 型 尺 寸： 420×290×210（mm）
9. 高 压 输 出： 脉冲30kV15kHz
⒑ 重 量： 8kg

测试原理 ：

将灭弧室的两触头拉开一定的开距，施加脉冲高压，将电磁线圈环绕于灭弧室的外侧，向线圈通以大电流，从而在灭弧室内产生与高压同步的脉冲磁场，这样在脉冲磁场的作用下，灭弧室中的电子做螺旋运动，并与残余气体分子发生碰撞电离，所产生的离子电流与残余气体密度即真空度近似成比例关系。对于不同的真空管，ZKD型真空开关真空度测试仪在同等真空度条件下，离子电流的大小也不相同，当测知离子电流后，通过离子电流一真空度曲线，由计算机自动完成真空度的计算，并显示真空度值。
