E58HB12-20-3-T-5旋转编码器精度高，性能稳定，品质好，外形美观，质量可靠，价格合理。

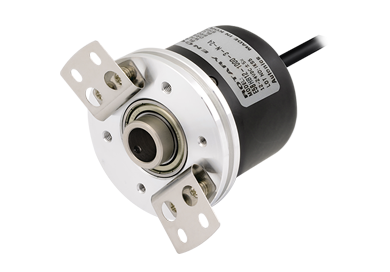

E58HB12-20-3-T-5旋转编码器
轴内径 : Ø12mm
蕞大响应频率 : 300kHz
蕞大允许转速 : 5000rpm
启动力矩 : Max. 90gf.cm(max. 0.00882N.m)
分辨率 : 20P/R
控制输出 : 推拉
电源电压 : 5VDC±5%(纹波 P-P: Max.5%)
连接线缆类型 : 轴向配线引出型
防护等级 : IP50
E58HB12-20-3-T-5旋转编码器数据表：
|
轴内径 |
Ø12mm |
|
蕞大响应频率 |
300kHz |
|
蕞大允许转速 |
5000rpm |
|
启动力矩 |
Max. 90gf.cm(max. 0.00882N.m) |
|
分辨率 |
20P/R |
|
输出相 |
A, B, Z |
|
控制输出 |
推拉 |
|
电源电压 |
5VDC ±5%(纹波 P-P: Max.5%) |
|
连接线缆类型 |
轴向配线引出型 |
|
防护等级 |
IP50 |
|
|
CE |
|
环境温度 |
-10~70℃, 存储时: -25~85℃ |
|
环境湿度 |
35~85%RH, 存储时: 35~90%RH |
|
附件 |
支架 |
|
重量 |
约380g(约270g) |
E58HB12-20-3-T-5旋转编码器的安装注意事项：
安装时不要给轴施加直接的冲击。
编码器轴与机器的连接，应使用柔性连接器。在轴上装连接器时，不要硬压入。即使使用连接器，因安装不良，也有可能给轴加上比允许负荷还大的负荷，或造成拨芯现象，因此，要特别注意。
轴承寿命与使用条件有关，受轴承荷重的影响特别大。如轴承负荷比规定荷重小，可大大延长轴承寿命。
不要将旋转编码器进行拆解，这样做将有损防油和防滴性能。防滴型产品不宜长期浸在水、油中，表面有水、油时应擦拭干净。
振动
加在旋转编码器上的振动，往往会成为误脉冲发生的原因。因此，应对设置场所、安装场所加以注意。每转发生的脉冲数越多，旋转槽圆盘的槽孔间隔越窄，越易受到振动的影响。在低速旋转或停止时，加在轴或本体上的振动使旋转槽圆盘抖动，可能会发生误脉冲。
E58HB12-20-3-T-5旋转编码器关于配线和连接：
误配线，可能会损坏内部回路，故在配线时应充分注意：
配线应在电源OFF状态下进行，电源接通时，若输出线接触电源，则有时会损坏输出回路。
若配线错误，则有时会损坏内部回路，所以配线时应充分注意电源的极性等。
若和高压线、动力线并行配线，则有时会受到感应造成误动作成损坏，所以要分离开另行配线。
延长电线时，应在10m以下。并且由于电线的分布容量，波形的上升、下降时间会较长，有问题时，采用施密特回路等对波形进行整形。
为了避免感应噪声等，要尽量用蕞短距离配线。向集成电路输入时，特别需要注意。
电线延长时，因导体电阻及线间电容的影响，波形的上升、下降时间加长，容易产生信号间的干扰（串音），因此应用电阻小、线间电容低的电线（双绞线、屏蔽线）。
对于HTL的带有对称负信号输出的编码器，信号传输距离可达300米。
