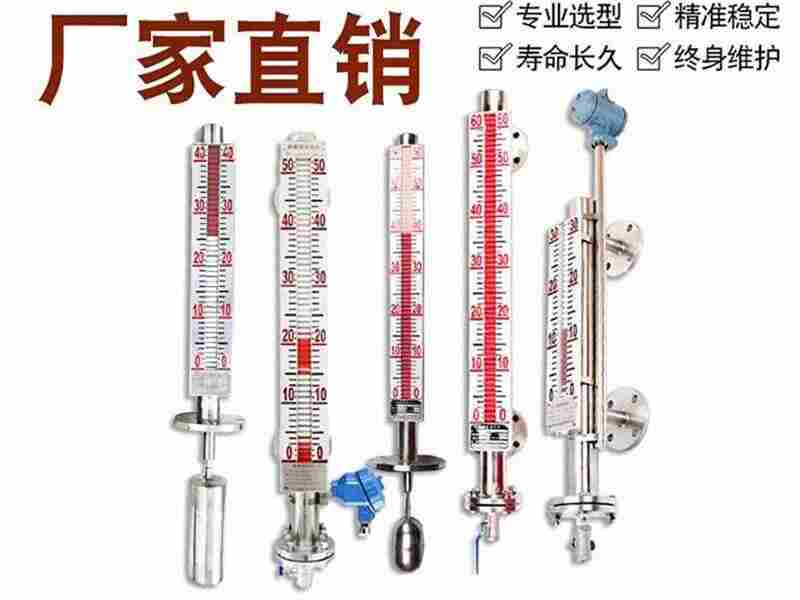

A.基 本 型
测量范围：300～15000mm
测量精度：±5.0mm，±10mm
工作温度： -40～250℃ (ABS PP-R,PVC:-40～80℃)
特殊型可达450℃
工作压力 ：≤2．5MPa(2.5MPa以上可另行设汁)
防腐型≤0．6MPa
二氧六环液位计
介质粘度 ：≤1st(10-4m2/s)
介质密度：≥450kg/m3
介质密度差：≥ 150kg/m3
排污接口：ZG1/2“（内）
环境振动：频率≤25Hz，振幅≤0．5mm
跟随速度：≤0.08m/s
接液材质：不锈钢（1Cr18Ni9Ti，316，316L）
不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）
二氧六环液位计PVC塑料(聚氯乙烯)，PP-R，ABS
连接过程 ：侧 装 式 HG20592-97 DN25 PN4.0（或用户）
顶 装 式 HG20592-97 DN100 PN1.6（或用户）
夹套法兰 HG20592-97 DN15 PN1.6（或用户）
B. 二氧六环液位计远传装置
输出信号：4～20mA
负载阻抗：350Ω（24VDC时）
供电电源：18～30VDC（额定24VDC）
环境温度：-40～80℃
相对湿度：≤90%RH
功 耗：0.5W
本 安 型：ibIICT4
隔 爆 型：dIIBT4
C. 控制报警开关
输出型式：常开常闭开关信号
报警精度：+10mm
环境温度：-40～80℃
工作寿命：≥105次
二氧六环液位计出线接口：M20´1.5或内螺纹3/4″
二氧六环液位计
产品主要技术参数
|
安装形式内容 |
侧装式 |
顶装式 |
|
|
|
|||
型号规格表示示意图
二氧六环液位计型号标记示例：
示例1： UHZ-1111 L=2500 ρ
=0.6 侧装式 ,ABS(0.6MPa), 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
示例2： UHZ-2232 □ L=2500
L1=3000 ρ =0.5 顶装式 , 不锈钢 (2.5MPa), 带上、下限开关输出 , 测量范围 2500mm. 安装深度3000mm, 介质密度 0.5g/cm 3 。
二氧六环液位计定货须知
l 定货时请注明型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
l 用户如使用JB及HG法兰或或其它规格的法兰时可专门提出 , 我公司*人员将协助您选型或为您设计制造特殊产品。
l 用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表：
|
安装型式 |
主体材质 |
公称直径 |
公称压力 DN |
法兰外径PN(Mpa) |
螺心栓圆孔直中径K |
螺孔径 L |
螺栓 |
密封面 |
法兰厚度C |
法兰密封垫 |
||||
|
数量n |
螺纹Th |
d |
f |
外径 |
内径 |
厚度 |
||||||||
|
侧装 |
不锈钢 |
20 |
4.0 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
61 |
27 |
2 |
|
ABS |
20 |
1.0 |
105 |
75 |
14 |
4 |
M12 |
56 |
2 |
16 |
61 |
27 |
2 |
|
|
顶装 |
不锈钢 |
200 |
2.5 |
360 |
310 |
26 |
12 |
M24 |
274 |
3 |
32 |
284 |
220 |
2 |
|
ABS |
200 |
0.6 |
320 |
280 |
18 |
8 |
M16 |
258 |
3 |
24 |
262 |
220 |
2 |
|
二氧六环液位计交货、验收服务*
1． 交货前2天通知客户，建议客户安排货物验收人员， 。
2． 货到现场我们将派*人员到货物堆放场地，指导卸货，确保货物完整、安全、正确的卸到堆放场地。
3 . 开箱验收，我们将认真清点货物数量、确保产品型号、数量与合同签定产品型号数量一致，若有疏漏及时采取补救措施，客户验收人员确认装箱单资料的完整性及目测产品外观质量，若及时处理，直到客户满意为止。
