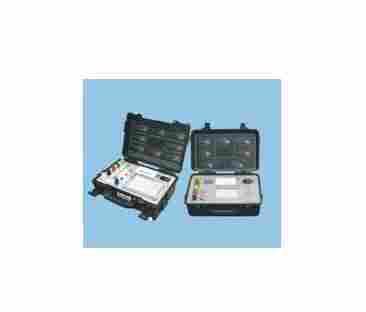

GS 型便 携式变压器绕组变形测试仪

本目录是上海苏特电气有限公司为您精心选购的：

GS型便携式变压器绕组变形测试仪
本仪器的技术性能指标：
1.3.1 测量范围及精度指标
试验项目 测量范围 测试精度
交流电压 5V—100V—450V （自动切换量程） ± 0.1 ％
交流电流 0.05A—20A—75A （自动切换量程） ± 0.1 ％
功率因数 0.015 ≤ COSΦ ≤1 ± 0.2 ％
工频频率 45 Hz - 65Hz ± 0.1 ％
短路阻抗/电抗 ± 0.2 ％
空载电流 ± 0.5 ％
空载损耗 ± 1.0 ％
空载等值阻抗 ± 0.5 ％
谐波分析 1～31次 ± 0.2 ％
1.3.2 绝缘性能参数
1) 绝缘电阻 ≥100MΩ（1000V）
2） 绝缘强度 ≥2000VAC/50Hz/1min
3） 测试点：电压、电流输入端子对机壳之间、电流输入端对机壳之间、电源输入端对机壳之间。
1.3.3 使用和贮存环境：
使用环境：温度：-10º～50º，湿度（RH）：15～80％
贮存环境：温度：-20º～65ºC，湿度（RH）：15～85％
1.3.4 仪器的体积和重量：
主机外形尺寸：400×280×160（mm）
测试线箱：350×200×180（mm）
仪器净重质量：4.8kg 成套重量：8kg
1.3.5 仪器供电电源及功耗：电源电压185～265VAC
仪器功率消耗：7.5VA
