K7L-UD高灵敏的漏液检测器，日本欧姆龙

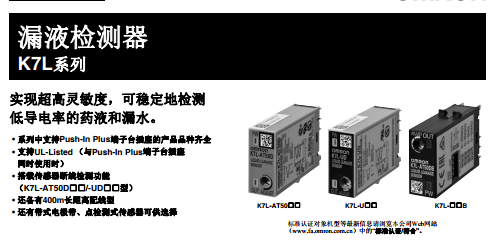

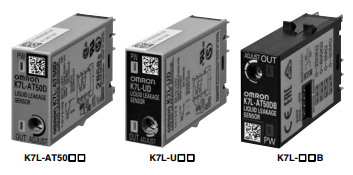

产品图片：
产品资料
可设定4级检测范围，低导电率的
药液和一般水都能稳定检测
• 系列中支持Push-In Plus端子台插座的产品品种齐全
• 系列中新增了支持连接正极公共端的产品
• 支持UL-Listed （与Push-In Plus端子台插座同时
使用时*1）
• 采用电极间的电阻检测方式，能对50MΩ的高阻抗液体进行
稳定检测，也能检测IPA或纯水的泄漏
• 采用3芯电缆的干扰消除回路，提高了抗干扰性
• 采用交流检测方式，防止因电蚀导致电极老化
• 电源回路与检测回路绝缘隔离，在同一位置可安装多个
传感器
• 检测到断线后，为防止断线部分因发生再次接触导致不稳
定，将保持检测到断线后的动作状态*2
• 能在危险环境中使用的防爆隔离栅形成产品系列
（另售）
• 符合各种安全标准*3
性能
规格
*K7L-AT50D□□时。
品名/规格 型号
放大器
漏液位置检测器*1
K7L-AT50
K7L-AT50B
有断线检测功能
漏液位置检测器*1
K7L-AT50D
K7L-AT50DP
K7L-AT50DB
K7L-AT50DPB
传感器
带式
F03-15
F03-16PE
F03-16PT
F03-16SF
F03-16SFC
点式
（K7L-AT50/AT50B用）
F03-16PS
F03-16PS-F
固定件
带式用
F03-25
F03-26PES
F03-26PEN
F03-26PTN
点式用 F03-26PS
插座*2
（K7L-AT50/AT50D用）
可用圆形端子 P2RF-08
不可用圆形端子 P2RF-08-E
插座*2
（K7L-AT50B/AT50DB用） Push-In Plus端子台 P2RF-08-PU
连接端子台 F03-20
终端负载 F03-20T
使用环境温度范围 －10～＋55℃
使用环境湿度范围 45～85％
绝缘电阻 测量部位 外壳与充电部DC100V时 10MΩ
耐电压 测量部位 外壳与充电部AC1000V 50/60Hz 1分钟
功耗 1W以下
漏液检测
响应时间
动作时 800ms以下
复位时 800ms以下
电源接通时启动时间 2s以下
重量 约14g
电源电压 DC12～24V（容许电压变动范围 DC10～30V）
动作电阻
0～50MΩ可变
范围0：0～250kΩ 范围2：0～5MΩ
范围1：0～600kΩ 范围3：0～50MΩ
注:设定各范围时，请操作本体侧面的拨动开关（请参见拨动开关的设定）。请将1个对应的拨动开关向上设定（范围0的开关全部向下）。本体顶
部的ADJUST可在设定范围内设定检测电阻值。出厂时已设定为*值。各范围都可以从0Ω开始检测。
断线检测功能*
检测信号 ：*10VDC 200ms
检测时间 ：10秒以下
复位 ：通过电源重置复位
复位电阻 工作电阻值的105%以上
输出规格
漏液检测、断线检测均为集电极开路
DC30V、 100mA以下
注:将本体侧面的拨动开关 （右端）设定为下，检测时ON
将本体侧面的拨动开关 （右端）设定为上，检测时OFF
配线距离
配线用电缆：50m以下
漏液检测带：10m以下
注:配线用电缆为0.75mm2
600V VCT 3芯、漏液检测带使用本公司产品、并且实施了完全绝缘处理后的值 （0.2mm2
也可使用）。
| F03-26PTN |
| F03-26PES |
| F03-20T |
| K7L-UD |
| F03-20 |
| V-155-1C25 |
| MY4IN AC24 (S) |
