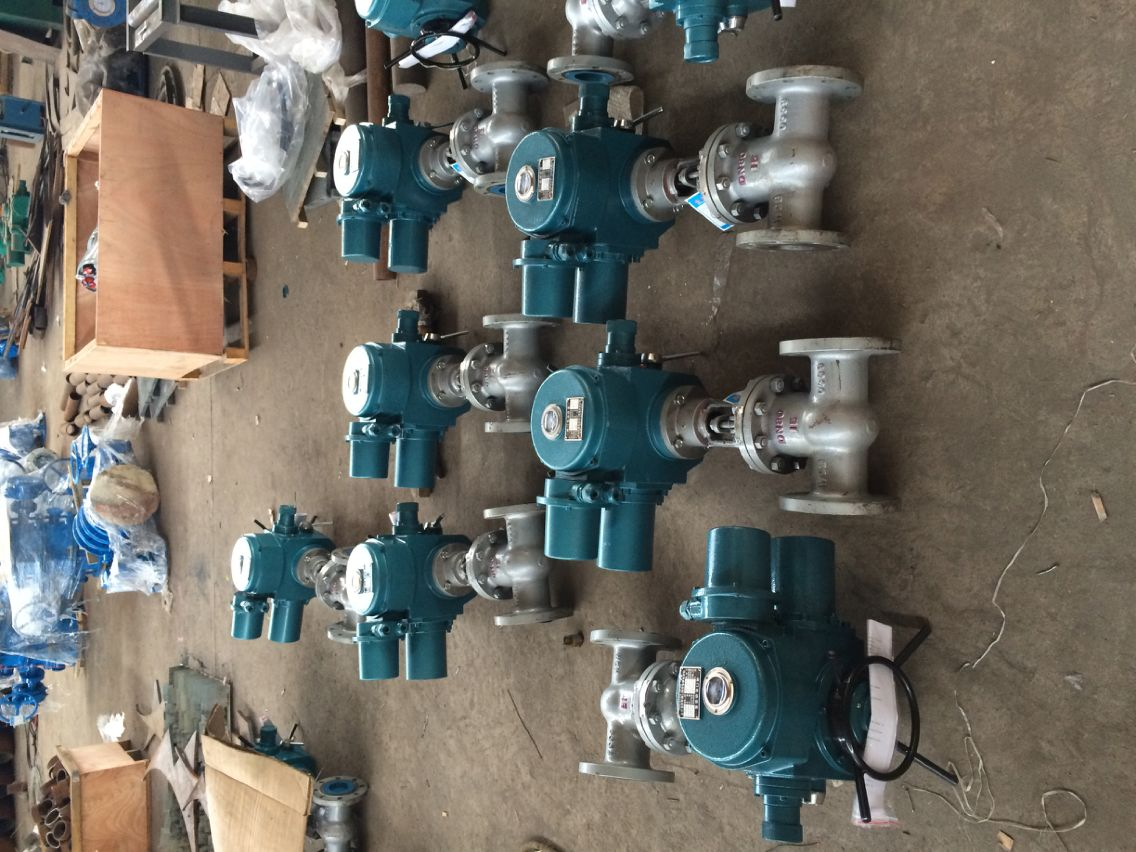

DZW型阀门电动装置由电动机、减速机构、力矩控制机构、行程控制机构、开度指示机构、手－电动切换机构、手轮及电气部分组成。
Z60-24W 电动执行机构工作环境
1、电源：
① 常规，三相380V（50Hz）
② 特殊，三相660V、415V（50Hz 、60Hz）
③ 单相220V、110V（50Hz 、60Hz）
2、工作环境：
① 环境温度：-20~+60℃ （特殊订货-40~+80℃）。
② 相对湿度：≤95%（25℃时）。
③ 防护类型：户外型用于无易燃、易爆和无腐蚀性介质的场所。隔爆型产品有dⅠ和dⅡBT4两种，dⅠ适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1~T4组的爆炸性气体混合物。（详见GB3836.1）
④防护等级：IP55 （特殊订货IP65、IP67）。
3. 工作制：短时10分钟 （特殊订货30分钟）。
Z60-24W 电动执行机构型号规格
|
型号规格 |
公称转矩（N·m） |
公称推力（KN） |
总线大阀杆直径（mm） |
总线大转圈数（圈） |
手动 速比 |
输出转速（r/min） |
电机功率（KW） |
参考重量（Kg） |
|
Z5 |
50 |
20 |
28 |
60 |
1:1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1:1 |
24/36 |
0.25/0.37 |
45 |
|
Z15 |
150 |
24/36 |
0.37/0.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
60 |
1:1 |
18/24 |
0.37/0.55 |
55 |
|
Z30 |
300 |
18/24 |
0.55/0.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1:1 (20:1) |
24/36 |
1.1/1.5 |
110 |
|
Z60 |
600 |
24/36 |
1.5/2.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1:1 (25:1) |
24/36 |
2.2/3 |
139 |
|
Z120 |
1200 |
24/36 |
3/4 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5:1 |
18/24 |
4/5.5 |
250 |
|
Z250 |
2500 |
18/24 |
5.5/7.5 |
255 |
||||
|
Z350 |
3500 |
700 |
80 |
150 |
20:1 |
18/24 |
7.5/10 |
330 |
|
Z500 |
5000 |
18/24 |
10/15 |
350 |
