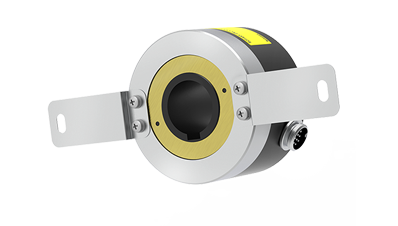

E100H35-512-6-L-5

E100H35-512-6-L-5旋转编码器质量可靠，厂家直销售卖，品质优越，坚固耐用，使用寿命长，值得购买！

旋转编码器由机械位置蕝定的每个位置的*性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。这样，编码器的抗干扰特性、数据的可靠性大大提高了。
由于旋转编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工控定位中。旋转编码器i型编码器因其高精度，输出位数较多，如仍用并行输出，其每一位输出信号必须确保连接很好，对于较复杂工况还要隔离，连接电缆芯数多，由此带来诸多不便和降低可靠性，因此，旋转编码器在多位数输出型，一般均选用串行输出或总线型输出，德国生产的旋转编码器i型编码器串行输出蕞常用的是SSI（同步串行输出）。

E100H35-512-6-L-5旋转编码器
轴内径 : Ø35mm
蕞大响应频率 : 300kHz
蕞大允许转速 : 3600rpm
启动力矩 : Max. 300gf.cm(max. 0.0294N.m)
分辨率 : 512(P/R)
控制输出 : 线性驱动
电源电压 : 5VDC±5%(纹波 P-P: Max.5%)
连接线缆类型 : 径向接插型
防护等级 : IP50

E100H35-512-6-L-5旋转编码器的数据表：

轴内径	Ø35mm
蕞大响应频率	300kHz
蕞大允许转速	3600rpm
启动力矩	Max. 300gf.cm(max. 0.0294N.m)
分辨率	512(P/R)
输出相	A, `A, B, `B, Z, `Z
控制输出	线性驱动
电源电压	5VDC ±5%(纹波 P-P: Max.5%)
连接线缆类型	径向接插型
防护等级	IP50
环境温度	-10~70℃, 存储时: -25~85℃
环境湿度	35~85%RH, 存储时: 35~90%RH
附件	支架: 2, 接插型线缆
重量	约1400g(约1130g)
轴内径	Ø35mm

※选择分辨率时, 请确保蕞大应答转速低于或等于~蕞大允许转速
[蕞大应答转速 (rpm)=蕞大应答频率/分辨率 × 60sec]
※重量包含外包装，括号内为产品净重。
※环境特性为未结冰、结露状态。
※另售: 连接器线缆
E100H35-512-6-L-5旋转编码器的工作原理：
由一个中心有轴的光电码盘，其上有环形通、暗的刻线，有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差（相对于一个周波为360度），将C、D信号反向，叠加在A、B两相上，可增强稳定信号；另每转输出一个Z相脉冲以代表零位参考位。由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。
编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。
分辨率—编码器以每旋转360度提供的通或暗刻线称为分辨率，也称解析分度、或直接称线，一般在每转分度5~10000线 。
E100H35-512-6-L-5旋转编码器选型注意事项：
1.机械安装尺小，包括定位止日，轴径，安装孔位:电缆出线方式;安装空间体积；工作环境防护等級是否满足要求。
2.分辨率，即编码器工作时每圈输出的脉冲数，是否满足设计使用精度要求。
3.电气接目，编码器输出方式常见有推拉輸出(F型HIL格式)，电压输出(E)，集电极开路(C，常见C为NPN型管输出，C2为PNP型管输出)，长线驱动器输出。其输出方式应和其控制系统的接口电路相匹配。
E100H35-512-6-L-5旋转编码器的相关型号：

E100H35-512-3-T-24、E100H35-512-3-T-5、E100H35-1024-3-T-24、E100H35-1024-3-T-5、E100H35-10000-3-T-24、E100H35-10000-3-T-5、E100H35-512-3-N-24、E100H35-512-3-N-5、E100H35-1024-3-N-24、E100H35-1024-3-N-5
E100H35-10000-3-N-24、E100H35-10000-3-N-5、E100H35-512-3-V-24、E100H35-512-3-V-5、E100H35-1024-3-V-24、E100H35-1024-3-V-5、E100H35-10000-3-V-24、E100H35-10000-3-V-5、E100H35-512-6-L-5、E100H35-512-6-L-24
E100H35-1024-6-L-5、E100H35-1024-6-L-24、E100H35-10000-6-L-5、E100H35-10000-6-L-24
