概要
100 系列压力及温度开关是性能价格比非常好的系列开关，广泛应用于工业过程及OEM 用户，一体化的设计及外壳的形状结构使其更加坚固，接线更加方便。全天候系列开关有多种微动开关和多种过程接口的选择，以满足各种不同的需求。利用其自身的特性，100 系列广泛应用于热跟踪，防冻保护，过程装置（泵，压缩机），报警盘输入及火焰阻断系统。
范围
压力: 30" Hg 真空到 5000psi(-1到344BAR)
压差: 0.2" wcd 到 500 psid(0,5 mbar 到 34,4BAR)
温度: -180 到 650 ° F(-115 到 340°C)
技术参数
存储温度 -65 to 160℉(-54—71℃)
环境温度 -40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160
℉(-18 to 71℃)；环境温度每变化50℉(28℃)，设定点典型漂移值小于全量程的
1%
设定点重复性 温度开关：为可调范围的±1%；
压力开关：5737，171-174，218，270-376，520-535，540-543，
700-706，560-564 型号为可调范围的±1%；190-194，183-189，483-494，544-548，
565-567，610-680，15884 型号为可调范围的±1.5%。
所有压力开关都有内部设定点锁定装置。
抗冲击 经10 毫秒、15G 冲击实验后，可重现设定点
抗振动 经2.5G、5—500Hz 振动实验后，可重现设定点
外壳 铸铝合金压铸壳体；环氧树脂涂层；带密封垫的不锈钢抗干扰刻度盖卡紧螺丝。
外壳等级 符合NEMA 4X 要求。
开关输出 一个单刀双掷（SPDT）快速动作开关；可接成“常开型”或“常闭型”
触点电气额定值 15A，125/250/480VAC；H100-A，125/250/480VAC；
B100-13546 和E100-13545：22A/480VAC。24-30VDC，2A 电阻，1A 电感。125VDC，
0.5A 电阻，.03A 电感。
重量 2—7 磅；（因型号而异）
电器接口 1/2"NPTF 接口；2 个7/8"直径的敲出孔
压力接口 -376，610-680，701-706，15731-15884 型：1/4”NPTF；171-194，
483-494，520-535，15737 型：1/2"NPTF；540-548 型：1/8"NPTF；560-564 型：2"
卫生等级连接；565-567：1.5"卫生等级连接。

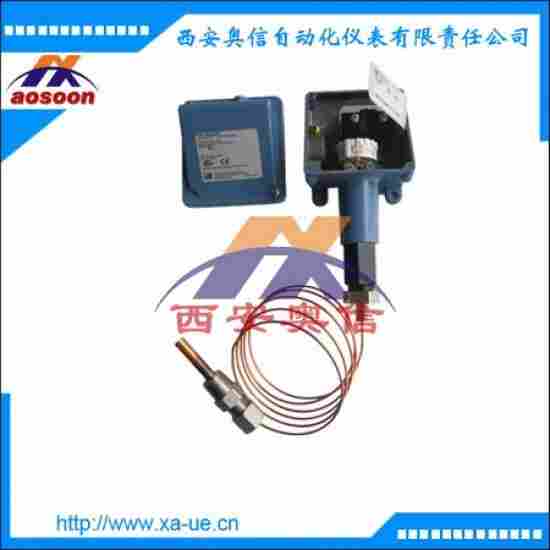

温度组件 温包及毛细管：6 英尺，304 不锈钢材质；E100-13545, 10 英尺304 不锈钢.
直插式:镀镍黄铜（标准长度）；B100-13546 不锈钢；可选316L 不锈钢材质。
填充 1BS/BC 型：填充溶剂；2-8 型
温度死区 F 型：典型值为1%；
B、C、E 型：在实验室条件下，典型值为设定点范围的2%
热追踪及低温保护 自动调温器是特地为热追踪和低温防护等应用而设计的，有B100 和E100 型的开关
可用于周围环境追踪。
