CLV-SMART系列PLC电视屏

发布时间:2019-08-26

CLV-SMART系列PLC电视屏


广州驷骏精密设备有限公司CLV-Smart系列PLC电视屏为西门子公司的S7-200 SMART系列PLC配套设计而制造生产,与S7-200 SMART系列PLC直接通讯对接,为S7-200 SMART系列PLC实现信息与数据高清液晶电视大屏幕远程显示,尤其是高清彩色照片与彩色字体受控变化的显示需求,提供而快捷的解决方案,具有极高的性能价格比,具备以下几个显著特点:
通讯协议丰富而全面,可与SIMATIC S7-200 SMART系列PLC的CPU模块实现以下协议的无缝对接实时通讯: S7-200 SMART SR/RT CPU模块本体集成了1个RJ45以太网网口和一个RS485串口,与CLV-Smart系列PLC电视屏可进行以下协议直接通信: Modbus TCP  Server通信  Modbus TCP  Client通信  Modbus RTU  Master通信  Modbus RTU  Slave通信

CLV-SMART系列PLC电视屏

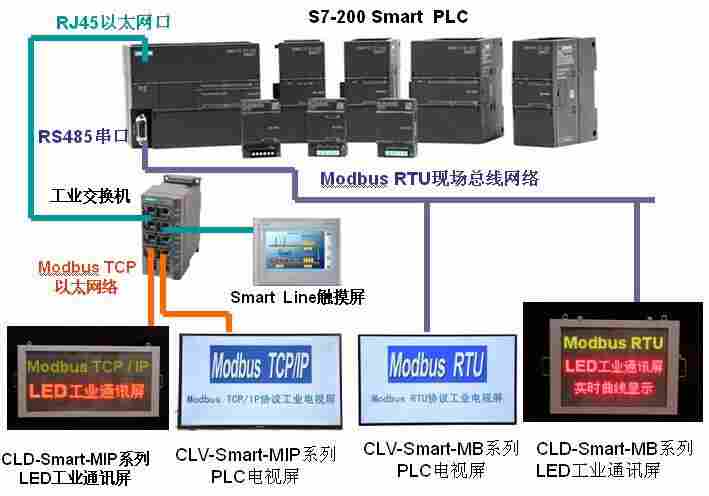

CLV-SMART系列PLC电视屏与S7 200 MART系列PLC的各通讯接口连接如下图所示:



CLV-SMART系列PLC电视屏





在工业领域里,创新满足了高清彩色照片信息与数字或字符类信息相结合,以实现丰富信息传递的全新要求。

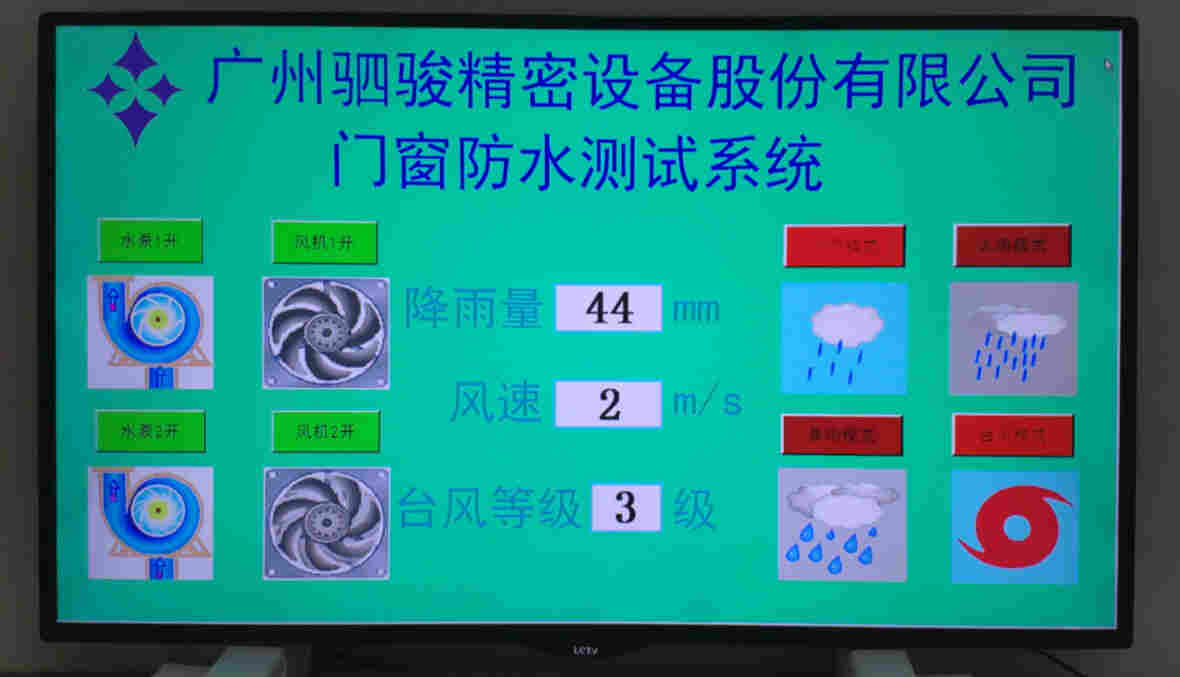

在常用的控制信息符号里,彩色照片的信息含量相对于单纯数据及字符更为丰富及直观;CLV-SMART系列PLC电视屏可以通过预置彩色照片或图形信息,然后通过将彩色照片信息与现场数据与控制指令受控结合及调用,实现控制信息丰富、直观、可靠稳定地实时传递给操作者;融合了彩色照片、图形、字符以及数据的控制信息,在零部件识别判断、操作工序控制指导、以及运行状态监视……等等各个应用领域,突破了单纯的数据与字符代码等等传统控制信息的局限性,为工业领域人机对话内容增添了一个全新的真彩选项。

CLV-SMART系列PLC电视屏

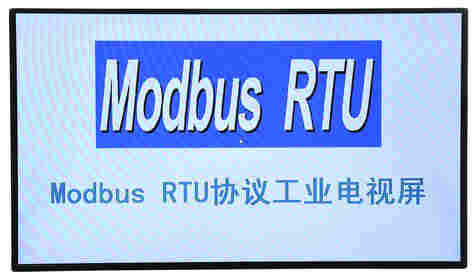

显示内容丰富而全面,覆盖工业参数和工业信息显示绝大多数要求。

CLV-SMART系列PLC电视屏的显示界面采用高清液晶真彩电视面板,画面尺寸覆盖32吋-----80吋,可选配VGA电视接口或者HDMI高清电视接口;CLV-SMART系列PLC电视屏的显示驱动软硬件平台自带中西文字库,具有多种字体与字符高度可在画面组态时自由选择;通讯变量可以是:高清全彩图片、中文字符、西文字符、图标、符号、英文字母、数字(包括整数与小数),覆盖工业信息和工业参数显示的绝大部分需求;高清、全真彩液晶面板满足工业显示终端所有色彩显示与高清分辨率的需求。


CLV-SMART系列PLC电视屏
