产品描述
概述
霍尼韦尔 LE 系列压力开关为易于定制、耐用、可靠的机电压力开关。满足以下规格：
设定点范围 3.5 psi 至 150 psi（出厂设置或现场可调）
金触点
500 psi 耐压
100 万次
智能诊断技术选项
SPDT、SPST-NO/NC
易于配置
大量端口和端子
本产品安装资料如下
安装要求
霍尼韦尔压力开关，高压，中等
压力和低压能够安装在

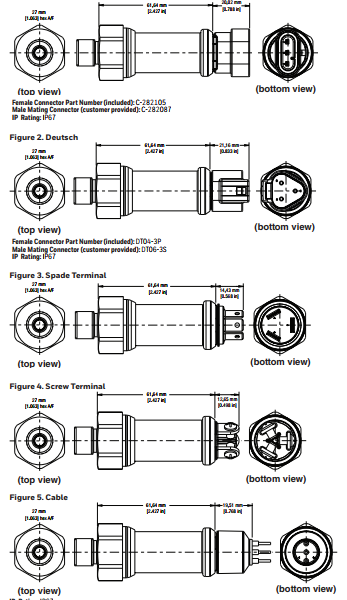

通过螺纹端口的任何方向。一把27毫米六角扳手
应该用来安装压力开关。安装扭矩
应根据表1中的信息安装
压力开关应允许使用*27 mm六角形
套筒扳手，改装套筒扳手和开口扳手。
安装
，小心
产品损坏
•使用六角扳手进行安装。不要过
扭矩水平基于表1中的信息。从不
将扭矩施加到连接器壳体或主体上
压力开关。
•请勿使压力开关受到高温
来自焊接，钎焊或焊接系统
管道或操作环境高于的
*温度。
不遵守这些说明可能会导致
死亡或严重伤害。
接线时确保电源关闭。
IOVERPRESSURE
，小心
产品损坏
•不要过工作压力。
不遵守这些说明可能会导致
死亡或严重伤害。
如果过工作压力，霍尼韦尔的使用寿命
可以减少压力开关并且可以发生电气故障
发生。静态和动态过压都必须如此
特别是在液压系统应用中。
液压波动可以非常高且迅速
压力峰值，如水锤效应。高压
版本（HP系列，HE系列）内置了缓冲功能
降低施加在压力开关上的峰值压力。该
中低压版本（ME系列，LP系列，LE
系列）不使用此功能。
如果需要系统压力脉冲，请选择压力
具有足够高的耐压等级的开关允许
在*预期压力峰值下操作。
媒体兼容性
，小心
产品损坏
•使用非研磨性，化学兼容的介质来防止
压力开关损坏。
不遵守这些说明可能会导致
死亡或严重伤害。
压力开关的流体路径是镀锌组件
钢，不锈钢，DuPont™Teflon®
涂层Kapton®
，
和亚硝酸盐。该系列兼容各种各样的产品
石油基液体，空气，水和矿物油制动器
流体。请确认您的媒体兼容性或与...说话
Honeywell应用工程师。
接线说明
注意
确保适当的环境密封和电气
使用连接器时的连接，请按照连接器
制造商的安装指南。所有端子腔
必须使用正确的线规和密封组合密封。
如果仅使用两个引线，则使用任何其他引线
应按连接器制造商的要求密封空腔
安装指南。霍尼韦尔建议使用压接
用于将电线压接到连接器端子的工具。联系
连接器接线的单个连接器制造商。
功能测试
将压力开关连接到压力源（关闭）。
基于压力开关的常开（NO）或
常闭（NC）输出，连接电气终端
到直流电压源。压力开关没有压力，
打开电源并确保压力开关
处于正确的NO或NC位置。应用适当的套装
点压确保NO或NC接触位置
交换机将切换
