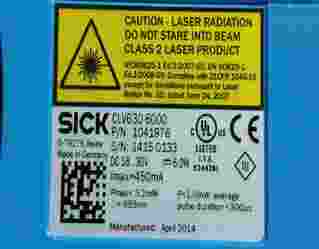

西克SICK条码扫描器CLV630-6000
深圳市深控科技有限公司是一家集科工贸于一体的工业自动化公司，从事工业自动化工程项目设计、安装、调试等服务和代理销售各类欧美进口电气及自动化产品的民营高新技术企业。 经过多年的不懈努力，公司在自动化领域产品供应及自动化工程，系统结成等方面积累了丰富的经验， 与众多国际的机电行业一线及众多厂商密切合作，形成了一个稳定而高效的全球化国际供应链体系，竭尽全力为客户提供全方位的服务。
合作：MITSUBISHI三菱、SIEMENS西门子、P+F倍加福、SICK西克、CITEL法国西岱尔、IFM易福门、OMRON欧姆龙、PHOENIX菲尼克斯、DOLD多德、REER瑞奥等。
西克SICK条码扫描器CLV630-6000
详细技术参数
产品特点
版本 Long Range
连接类型 电缆
阅读领域 往复偏转反射镜
扫描设计 行扫描
焦距 固定焦距
光源 可见红光 (655 nm)
光点 圆形
激光等级 2 (IEC 60825-1:2014, EN 60825-1:2014)
开启角度 ≤ 50°
扫描频率 400 Hz ... 1,200 Hz
条码解析 0.35 mm ... 1 mm
读取距离 45 mm ... 659 mm 1)
往复偏转反射镜功能 固定（位置可调）, 摆动（振幅可变或固定）, 单次
摆动频率 0.5 Hz ... 6.25 Hz
偏转角 –20° ... 20
机械/电子参数
电气连接 1 x 15 针 D-Sub-HD 插头（0.9 m）
供电电压 18 V DC ... 30 V DC
功耗 6 W
外壳 压铸铝
外壳颜色 淡蓝色 (RAL 5012)
前镜 玻璃
外壳防护等级 IP65 (EN 60529)
防护等级 III (EN 61140)
重量 420 g, 带连接电缆
尺寸（长 x 宽 x 高） 95 mm x 107 mm x 41 mm
MTBF 40,000 h
性能
可读编码结构 一维
条码类型 所有常见的条码类型, Code 39, Code 128, Code 93, Codabar, GS1-128 / EAN 128, UPC /
GTIN / EAN, 交叉 25 码, Pharmacode 代码, GS1 DataBar, Telepen, MSI/Plessey
打印比率 2:1 ... 3:1
每次扫描的代码数量 1 ... 20 (标准解码器)
1 ... 6 (SMART 解码器)
每个读取门的代码数量 1 ... 50 (自动识别)
每个读取门的符号数量 5,000
500 (对于 CAN 多路转换器功能)
多重读取数量 1 ... 99
接口
PROFINET ✔
现场总线集成方式 可选择通过外部的现场总线模块 CDF600-2
功能 PROFINET Single Port, PROFINET Dual Port
EtherCAT® ✔
现场总线集成方式 可选择通过外部的现场总线模块 CDF600
串行 ✔, RS-232, RS-422, RS-485
功能 Host, AUX
数据传输率 2,400 Baud ... 115.2 kBaud, AUX：57.6 kBaud (RS-232)
CAN ✔
功能 SICK CAN 传感器网络 CSN (主/从，多路转换器/服务器)
数据传输率 20 kbit/s ... 1 Mbit/s
CANopen ✔
数据传输率 20 kbit/s ... 1 Mbit/s
PROFIBUS DP ✔
现场总线集成方式 可选择通过外部的现场总线模块 CDF600-2
DeviceNet™ ✔
现场总线集成方式 可选择通过外部连接模块 CDM + CMF
数字输入端 4 (“传感器 1”, “传感器 2”, 通过 CDB620/CDM420 中备选的参数存储器 CMC6002 提供
2 个输入端)
开关量输出 4 (“结果 1”, “结果 2”, 通过 CDB620/CDM420 中备选的参数存储器 CMC6002 提供 2 个输
出端)
读取节奏 数字输入端, 空程, 串口接口, 自动节奏, CAN
光学信号 6 LEDs (Ready, Result, 激光, Data, CAN, LNK TX, 用于显示读取率百分比的条形图显示
（10 个 LED 灯）)
声音信号 蜂鸣器 (可关闭, 可设置结果显示功能)
操作元件 2 个按键（功能选择、启动或退出）
配置软件 SOPAS ET
存储卡 MicroSD 存储卡（闪存卡），选配
环境参数
电磁兼容性（EMC） EN 61000-6-3 (2001-10) / EN 61000-6-2:2005
抗振动 EN 60068-2-6 (1995)
抗冲击能力 EN 60068-2-27 (1993)
工作环境温度 0 °C ... +40 °C
储存温度范围 –20 °C ... +70 °C
允许相对湿度 90 %, 非冷凝
抗环境光能力 2,000 lx, 在条形码上
条码打印对比 (PCS) ≥ 60 %
