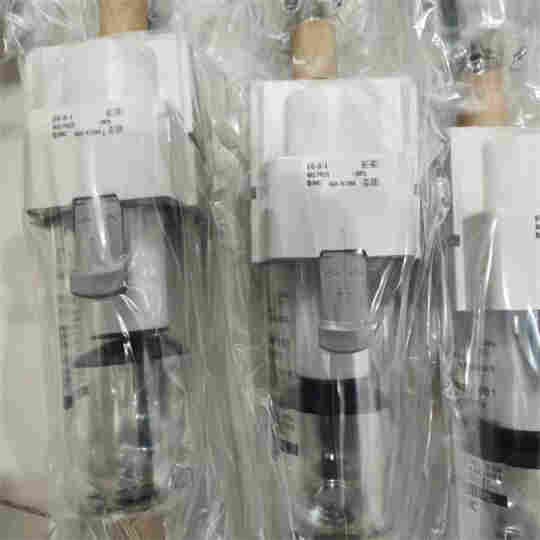

SMC空气过滤器AF40-03BD-A的操作方式
工作原理：
空气过滤器的结构从进口流入的压缩空气，被引进导流
板，导流板上有均匀分布的类似风扇扇叶的斜齿，迫使
洁的压缩空气。伞形挡水板将水杯分隔成上下两部分，
下部保持压力静区，可以防止高速旋转的气流吸起杯底
高速流动的压缩空气沿齿的切线方向产生强烈的旋转，
。除去液态水油和较大杂质的压缩空气，再通过滤芯的
进一步过滤，清除微小的固态颗粒，然后从出口输出清
混杂在空气中的液态水油和较大的杂质在强大的离心力
作用下分离出来，甩到水杯的内壁上，流到水杯的底部
的水油。聚集在杯底的水油从排水阀放掉。空气过滤器
必须竖直水杯向下安装。
有隔板高效过滤器：
有隔板高效过滤器是用细纤维作滤料、牛皮纸热
滚压成形或采用胶版纸、铝铂作分隔板，与木框或铝合
，从而散发颗粒。适合于低级别的非单向流项目与各种
净化设备和洁净厂房。有隔板过滤器中，铝隔板过滤器
金框胶和而成，具有过滤效率高，阻力低，风量大的优
板，目的是为了防止分隔板受冷热干湿的影响发生收缩
主要用于高温或高湿环境，纸隔板过滤器用在普通洁净
点。有隔板高效过滤器多采用双面上胶的铜版纸作分隔
环境。有隔板风量相对较大,可以用作耐高温过滤。
描述 AF10-AF60-A 系列 模块式 空气过滤器
作业性提高
因滤芯和杯体的一体化，更换滤芯时，可拿在手里轻松进行
削减维护空间 *消减46%
提高目视确认性和安全性
用透明杯保护罩，包覆外壳
| 字段描述 | 字段取值 | 取值描述 |
|---|---|---|
| 主体大小 | 40 | 组合件大小 |
| 螺纹的种类 | - | 公制螺纹(M5)/Rc |
| 接管口径 | 03 | 3/8 |
| 可选项a | B | 有托架 |
| 可选项b | D | 浮子式自动排水器N.O.(常开)未加压时冷凝水排出 |
| 准标准a | - | 聚碳酸酯杯 |
| 准标准b | - | 流动方向:左→右,带排水活门，标牌和杯体注意事项的单位表示:Mpa |
| 订制规格 | - | 标准 |
其他特性
| 字段描述 | 取值描述 |
|---|---|
| 系列 | AF |
| 带逆流功能 | 无逆流功能 |
| 使用流体 | 空气 |
| 环境温度及使用流体温度 | -5～60℃ |
| 耐压试验压力 | 1.5MPa |
| *使用压力 | 1.0MPa |
| 过滤精度 | 5um |
| 排水量 | 45cm3 |
| 杯体材质 | 聚碳酸酯 |
| 杯体保护罩 | 标准配备(聚碳酸酯) |
| 基础重量 | 360g |
注意事项
1、请定期更换滤芯，避免滤芯破损。
使用2年后
IN口与OUT口的压降大于0.1MPa。
2、请不要用于含有以下物品的环境，避免发生杯体破裂。
合成油、有机溶剂、化学药品、切削油、碱性溶剂、 螺纹胶等。（具体参考使用注意事项）
含有以上物质时，请选用金属杯体。
3、请定期排出冷凝水，避免影响过滤效果。
冷凝水不可出水位线界限
排水不便时，请选用自动排水器
