湖北开航生产制造旋转编码器，编码器厂家制造，现货直销，库存充足，全新原装，品质好，质量可靠，价格实惠，售后有保障，欢迎广大用户来电订购！
TRD-2EH2000A旋转编码器的各项参数：

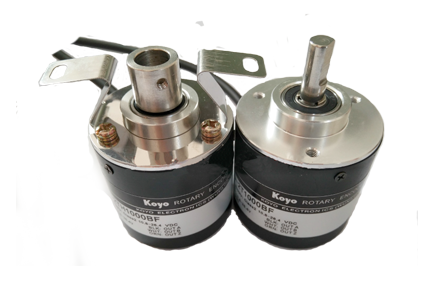

项目：TRD-2E(实心轴) / TRD-2EH(空心轴)
外观：φ40×36mm
实心轴轴径：φ6mm
空心轴轴径：φ8mm
分辨率：分辨率 3600
输出信号形式：A· B两相＋Z相
相应频率：200kHz
容许转速：5000rpm
电源电压：TRD-2E/2EH□A: DC(5～12V) ±10%、TRD-2E/2EH□B: DC(12～24V) ±10%、TRD-2E/2EH□V: DC 5V ±5%
输出形式：集电极开路输出 线驱动输出
荷重：径向：30N 轴向：20N
起动扭矩：≤0.001N· m
防护等级：防尘型、防滴型：IP54
使用环境温度：-10 ～ +70℃
TRD-2EH2000A旋转编码器的输出信号：
编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。
当主轴以顺时针方向旋转时，按下图输出脉冲，A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。从而由此判断主轴是正转还是反转。
输出脉冲数/转
旋转编码器转一圈所输出的脉冲数发，对于光学式旋转编码器，通常与旋转编码器内部的光栅的槽数相同（也可在电路上使输出脉冲数增加到槽数的2倍4倍）。
分辨率表示旋转编码器的主轴旋转一周，读出位置数据的 等分数。 值型不以脉冲形式输出，而以代码形式表示当前主轴位置（角度）。与增量型不同，相当于增量型的“输出脉冲/转” 。

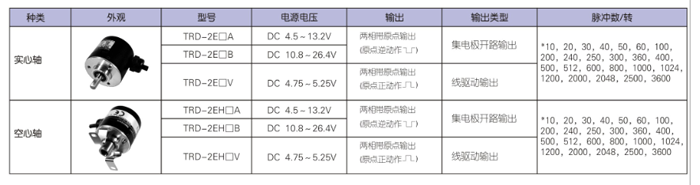

TRD-2EH2000A旋转编码器的型号一览表：
TRD-2EH2000A旋转编码器的输出回路及接线定义：
TRD-2E实心轴型号编码器
TRD-2E10A、TRD-2E10B、TRD-2E10V、TRD-2E20A、TRD-2E20B、TRD-2E20V、TRD-2E30A、TRD-2E30B、TRD-2E30V
TRD-2E40A、TRD-2E40B、TRD-2E40V、TRD-2E50A、TRD-2E50B、TRD-2E50V、TRD-2E60A、TRD-2E60B、TRD-2E60V
TRD-2E100A、TRD-2E100B、TRD-2E100V、TRD-2E200A、TRD-2E200B、TRD-2E200V、TRD-2E240A、TRD-2E240B、TRD-2E240V
TRD-2E250A、TRD-2E250B、TRD-2E250V、TRD-2E300A、TRD-2E300B、TRD-2E300V、TRD-2E360A、TRD-2E360B、TRD-2E360V
TRD-2E400A、TRD-2E400B、TRD-2E400V、TRD-2E500A、TRD-2E500B、TRD-2E500V、TRD-2E512A、TRD-2E512B、TRD-2E512V
TRD-2E600A、TRD-2E600B、TRD-2E600V、TRD-2E800A、TRD-2E800B、TRD-2E800V、TRD-2E1000A、TRD-2E1000B、TRD-2E1000V
TRD-2E1024A、TRD-2E1024B、TRD-2E1024V、TRD-2E1200A、TRD-2E1200B、TRD-2E1200V、TRD-2E2000A、TRD-2E2000B、TRD-2E2000V
TRD-2E2048A、TRD-2E2048B、TRD-2E2048V、TRD-2E2500A、TRD-2E2500B、TRD-2E2500V、TRD-2E3600A、TRD-2E3600B、TRD-2E3600V
TRD-2EH空心轴型编码器
TRD-2EH10A、TRD-2EH10B、TRD-2EH10V、TRD-2EH20A、TRD-2EH20B、TRD-2EH20V、TRD-2EH30A、TRD-2EH30B、TRD-2EH30V
TRD-2EH40A、TRD-2EH40B、TRD-2EH40V、TRD-2EH50A、TRD-2EH50B、TRD-2EH50V、TRD-2EH60A、TRD-2EH60B、TRD-2EH60V
TRD-2EH100A、TRD-2EH100B、TRD-2EH100V、TRD-2EH200A、TRD-2EH200B、TRD-2EH200V、TRD-2EH240A、TRD-2EH240B、TRD-2EH240V
TRD-2EH250A、TRD-2EH250B、TRD-2EH250V、TRD-2EH300A、TRD-2EH300B、TRD-2EH300V、TRD-2EH360A、TRD-2EH360B、TRD-2EH360V
TRD-2EH400A、TRD-2EH400B、TRD-2EH400V、TRD-2EH500A、TRD-2EH500B、TRD-2EH500V、TRD-2EH512A、TRD-2EH512B、TRD-2EH512V
TRD-2EH600A、TRD-2EH600B、TRD-2EH600V、TRD-2EH800A、TRD-2EH800B、TRD-2EH800V、TRD-2EH1000A、TRD-2EH1000B、TRD-2EH1000V
TRD-2EH1024A、TRD-2EH1024B、TRD-2EH1024V、TRD-2EH1200A、TRD-2EH1200B、TRD-2EH1200V、TRD-2EH2000A、TRD-2EH2000B、TRD-2EH2000V
TRD-2EH2048A、TRD-2EH2048B、TRD-2EH2048V、TRD-2EH2500A、TRD-2EH2500B、TRD-2EH2500V、TRD-2EH3600A、TRD-2EH3600B、TRD-2EH3600V
