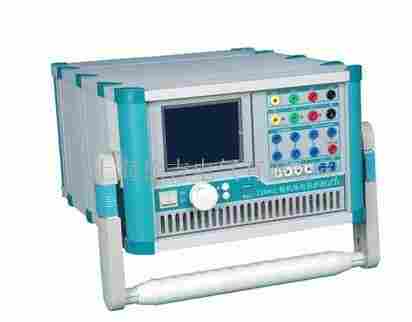

GH-6404 微机继电保护测试仪

GH-6404 微机继电保护测试仪产品介绍

GH-6404 微机继电保护测试仪是上海徐吉电气有限公司生产销售，

GH-6404微机继电保护测试仪具有标准的四相电压，三相电流输出，电压125V/相，电流40A/相。三相并联可达120A。既可对传统的各种继电器及保护装置进行试验，也可对现代各种微机保护进行各种试验，特别是对变压器差动保护和备自投装置，试验更加方便和*。仪器采用高速、高性能数字控制处理器作为控制微机，软件上应用双精度算法产生各相任意的高精度波形，同时还采用高速高位D/A转换器，保证了全范围内电流、电压的精度和线性，现已广泛运用于线路保护，主变差动保护，励磁控制等各个领域，变电站综合自动化已成为主流

详细介绍

GH-6404 微机继电保护测试仪本目录是上海徐吉电气有限公司为您精心提供：

产品别称：

微机继电保护测试仪、微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪，六相微机继电保护测试仪，六相继电保护测试仪

     产品特点：

1、 电压电流输出灵活组合  输出达4相电压3相电流，可任意组合实现常规4相电压3相电流型输出模式，既可兼容传统的各种试验方式，也可方便地进行三相变压器差动试验和厂用电快切和备自投试验。
2、操作方式  装置直接外接笔记本电脑或台式机进行操作，方便快捷，性能稳定。
3、*高保真线性功放  输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能*。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
4、高性能主机  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量*技术和精密元器件材料，并进行了*化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
5、软件功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。6相电流可方便进行三相差动保护测试。
6、具有独立直流电源输出  设有一路110V 及 220V直流电源输出。
7、接口完整  装置带有USB通讯口，可与计算机及其它外部设备通信。
8、完善的自我保护功能  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

     技术参数：

1、交流电流输出
输出精度：0.2级
相电流输出（有效值）：0～40A
三并电流输出（有效值）：0～120A
相电流长时间允许工作值（有效值）：10A
相电流*大输出功率 ：420VA
三并电流*大输出时*大输出功率：900VA
三并电流*大输出时允许工作时间：10s
频率范围（基波）： 20～1000Hz
谐波次数：1～20 次
2、直流电流输出
输出精度：0.2级
电流输出：0～±10A / 每相，0～±30A / 三并
*大输出负载电压：20V
3、交流电压输出
输出精度：0.2级
相电压输出（有效值）：0～120V
线电压输出（有效值）：0～240V
相电压/线电压输出功率：80VA / 100VA
频率范围（基波）：20～1000Hz
谐波次数：1～20次
4、直流电压输出
输出精度：0.2级
相电压输出幅值：0～±160V
线电压输出幅值：0～±320V
相电压/线电压输出功率：70VA / 140VA
5、开关量及时间测量

		备注
开关量输入	8路	空接点：   1～20mA，24V 电位接点接入：“0”：0～ +6V； “1”：+11 V～ +250V
开关量输出	4对	DC：220V／0.2A；AC：220V／0.5A
时间测量	测量范围0.1ms ～ 9999s    测量精度0.1mS
