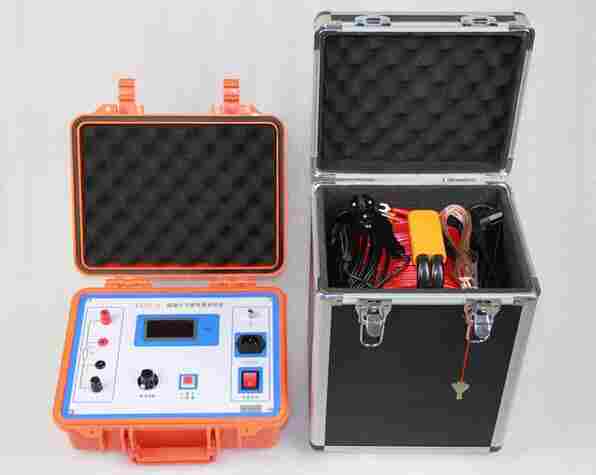

接地导通电阻测试仪

接地导通电阻测试仪产品介绍：

电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存在不安全隐患，严重时会造成设备失地运行。*颁布的《电力安全工器具预防性试验规程》中要求必须定期对携带型短路接地线及个人保护接地线做成组直流电阻试验。

接地导通电阻测试仪是一种自动化程度很高的便携式测试仪,专门用于测量携带型短路接地线以及个人保护接地线的直流电阻。仪器采用高性能单片机控制，可实现测试过程智能化，操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求的理想的仪器，大大方便了试验项目的开展，提高了工作效率。

技术规格：

1、测量范围: 1~200mΩ (25A) 1~600 mΩ (10A)

2、测试时间: 1~99S(连续可调) ±5%

3、测试电压: AC 〈 10V

4、测试电流: AC 5~30A ±5%

5、断线报警: AC 5~30A ±5%

6、报警电阻值: 1 mΩ~200 mΩ(AC 25A)(连续可调)±(5%±3个字)

1 mΩ~600 mΩ(AC 10A)(连续可调)±(5%±3个字)

7、使用条件: 环境温度 0~40℃

8、相对湿度: ≤80%RH

9、电源: AC 220V±10% 50HZ

10、外形尺寸(mm):350(w)*280(d)*145(h)

产品别名：

接地引下线导通测试仪 接地电阻测试仪 接地引下线测试仪 接地导通测试仪

仪器特点：

1、体积小、重量轻。

2、布线劳动量小。无需大电流线。

3、测量精度高。

4、抗干扰能力强。采用异频多电源方法，配合软硬件滤波技术，提高了抗干扰能力;通过计算机数据处理消除了测量引线线间干扰。

5、操作简单，液晶显示屏直接给出测量结果

常见故障：

开机无显示

①保险管损坏②电源插头接触不良

③仪器内部插件松动

开机后非法显示

①计算机板故障 ②液晶接插件松动

开机后烧保险

①内部电源故障 ②输入仪器电压过高电流无回路

①测试钳松动 ②被测品量程
