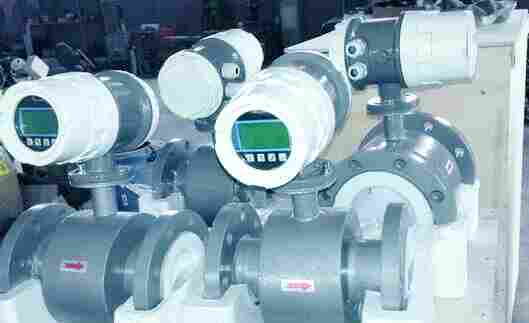

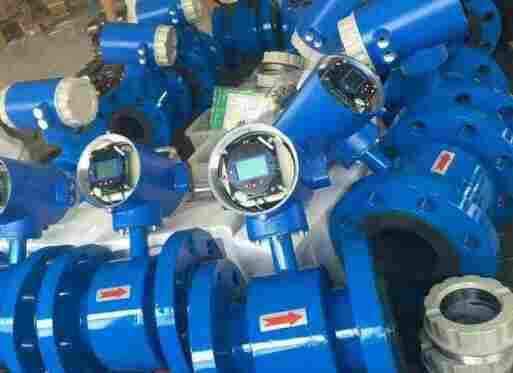

DN100污水流量计系列测量原理是法拉第电磁感应定律，传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。DN100污水流量计主要用于测量封闭管道中的导电液体和浆液中的体积流量。包括酸、碱、盐等强腐蚀性的液体。DN100污水流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
的特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定、度高。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、DN100污水流量计为双向测量系统，内装三个积算器：正向量、反向量及差值量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术（SMT），具有自检和自诊断功能；
DN100污水流量计主要技术数据：
整机和传感器技术数据
DN100污水流量计转换器技术数据
DN100污水流量计的衬里的选择
|
衬里材料 |
主要性能 |
*介质温度 |
适用范围 |
|
|
—体型 |
分离型 |
|
||
|
聚四氟乙烯（F4） |
是化学性能*稳定的一种塑料，能耐沸腾的盐酸、liusuan、xiaosuan和王水，也能耐浓碱和各种有机溶剂。不耐3氟化氯、高温3氟化氯、高流速液氟、液氧、自氧的腐蚀。 |
70℃ |
100℃ 150℃ （需特殊订货） |
1、浓酸、碱等强腐蚀性介质。 2、卫生类介质。 |
|
聚全氟乙丙烯（F46） |
同F4，耐磨性、抗负压能力高于F4。 |
同上 |
|
|
|
聚氟合乙烯（Fs） |
适用温度上限较聚四氟乙烯低，但成本也较低。 |
80℃ |
|
|
|
聚氯丁橡胶 |
1、有极好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。 |
80℃ 120℃ （需特殊订货） |
水、污水、弱磨损性的泥浆矿浆。 |
|
|
聚氨酯橡胶 |
1、耐磨性能极强。 2、耐腐蚀性能较差。 |
80℃ |
中性强磨损的矿浆、煤浆、泥浆 |
|
DN100污水流量计进口保护法兰和接地法兰（或接地环）的选择
|
兰种类 |
适 用 范 围 |
|
接地法兰（或接地环） |
适用于非导体管道，如塑料管道，但有接地电极的传感器不需要。 |
|
进口保护法兰 |
当介质有强磨损性时选用。 |
DN100污水流量计电极的选择
|
电极材料 |
耐蚀及耐磨性能 |
|
不锈钢0Crl8Nil2M02Ti |
用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
|
哈氏合金B |
对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐liusuan、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
|
哈氏合金C |
能耐非氧化性酸，如xiaosuan、混酸、或铬酸与liusuan的混合介质的腐蚀，也耐氧化性盐类如：Fe，”Cu”下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
|
钛 |
能耐海水、各种氯化物和次氯酸盐、氧化性酸（包括发烟liusuan）、有机酸、碱的腐蚀。不耐较纯的还原性酸（如liusuan、盐酸）的腐蚀，但如酸中含有氧化剂（如xiaosuan、Fc＋＋、Cu＋＋）时，则腐蚀大为降低。 |
|
钽 |
具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟liusuan、碱外，几乎能耐——切化学介质（包括沸点的盐酸、xiaosuan和l 50℃以下的liusuan）的腐蚀。在碱中刁；耐蚀。 |
|
铂／钛合金 |
几乎能耐——切化学介质，但不适用于王水和铵盐。 |
|
不锈钢涂覆碳化钨 |
用于无腐蚀性，强磨损性的介质。 |
|
注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 |
|
DN100污水流量计选型:
◆量程范围确认
一般工业用DN100污水流量计被测介质流速以2～4m/s为宜，在特殊情况下，*低流速应不小于0.2m/s，*应不大于8m/s。若介质中含有固体颗粒，常用流速应小于3m/s，防止衬里和电极的过分磨擦；对于粘滞流体，流速可选择大于2m/s，较大的流速有助于自动消除电极上附着的粘滞物的作用，有利于提高测量精度。
在量程Q已确定的条件下，即可根据上述流速V的范围决定流量计口径D的大小，其值由下式计算：
Q=πD2V/4
Q:流量（㎡/h） D:管道内径 V：流速（m/h）
DN100污水流量计的量程Q应大于预计的*流量值，而正常的流量值以稍大于流量计满量程刻度的50为宜。
DN100污水流量计参考流量范围：
DN100污水流量计型号表：
|
规格代码 |
说明 |
||
|
企 标 |
JKMLDE |
凯铭 |
|
|
仪表种类 |
LDE |
智能DN100污水流量计 |
|
|
仪表种类 |
LDM |
普通型DN100污水流量计 |
|
|
通径代码 |
-XXX |
例:100表示DN100,若通径后接I表示插入式,接AI表示可调插入式 |
|
|
电极形式 |
1 |
标准固定式 |
|
|
2 |
|
||
|
3 |
可拆卸更换式 |
||
|
电极材料 |
0 |
不锈钢（316L） |
|
|
1 |
哈氏B（HB） |
||
|
2 |
哈氏C（HC） |
||
|
3 |
钛Ti |
||
|
4 |
钽Ta |
||
|
5 |
铂pt |
||
|
内衬材料 |
3 |
氯丁橡胶 |
|
|
4 |
聚胺酯橡胶 |
||
|
5 |
PTFE |
||
|
6 |
PFA |
||
|
额定压力（MPa） |
06 |
0.6MPa |
DN1200~DN2000 |
|
|
10 |
1.0Mpa |
DN250~DN1000 |
|
|
16 |
1.6MPa |
DN65~DN200 |
|
|
40 |
4.0Mpa |
DN50~DN6 |
|
|
XX |
特殊定货 |
*42MPa |
|
工作温度 |
E |
<80oC |
|
|
H |
<180oC |
||
|
接地环 |
0 |
无接地环 |
|
|
1 |
有接地环 |
||
|
防护等级 |
0 |
IP65 |
|
|
1 |
IP67 |
||
|
2 |
IP68 |
||
|
转换器型式 |
0 |
一体式 |
|
|
1 |
分体式 |
||
|
通讯 |
0 |
无 |
|
|
1 |
RS-485 |
||
|
2 |
Hart |
||
|
外壳材料 |
0 |
碳钢 |
|
|
1 |
不锈钢（304） |
||
|
表体法兰 |
0 |
碳钢 |
|
|
1 |
不锈钢（304） |
||
|
安装配对法兰 |
0 |
不带 |
|
|
1 |
带 |
||
|
供电电源 |
0 |
220VAC |
|
|
1 |
24VDC |
||
|
仪表量程 |
（XXX） |
例：（20）表示20mA对应的*流量为20 |
|
