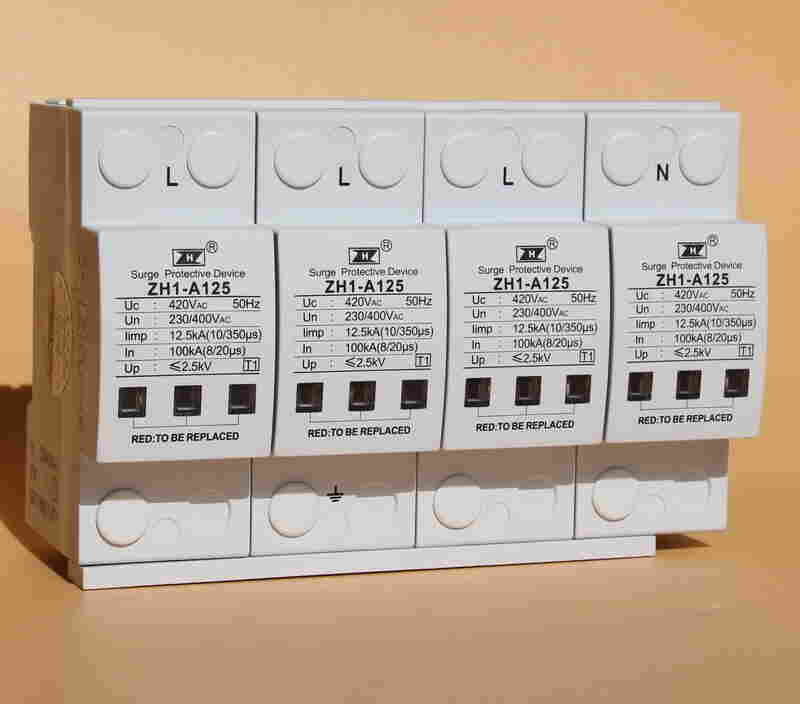

ZH1-A125/4-420 冲击电流12.5kA浪涌保护器

ZH1-A125/4-420 冲击电流12.5kA浪涌保护器

ZH1-A125/4-420电源电涌保护器属于T1级（10/350µS波形）产品，依据IEC和GB标准设计。 应用于雷击风险较高地区的设备系统的电源*级电涌保护。可防范直击雷在内的各种电涌，通过不同数量的组合可适用于单相、三相供电线路。模块化设计，标准35mm导轨式安装方式，安装于建筑物配电柜、架空输入的配电柜、室外配电柜，具备很高的雷电流泄放能力，无续流，单模块*冲击电流(10/350μs)Iimp=12.5 kA, 全通道*冲击电流(10/350μs)Iimp=50 kA标称放电电流(8/20μs)In=100kA。*放电电流(8/20μs)Imax=160kA。（IEC保护类别：I类）

技术参数：

型号：ZH1-A125/4-420

适用电源：220/380V～50HZ

*持续工作电压：Uc～420V

冲击电流(10/350μs)Iimp：12.5kA

放电电流（10/350μs）Itota：l50kA

标称放电电流(8/20μs)In：100kA

*放电电流(8/20μs)Imax：160kA

电压保护水平（In下）Up：≤2.4kV

响应时间：≤25 ns

工作温度：-40℃～+80℃

外壳材料：阻燃尼龙

防护等级：IP 20

配前置熔断器或断路器：125A

安装接线导线橫截面积：6-35mm2

常用规格型号/使用：

单相电源：

ZH1-A125/2-420

ZH1-A125/1+NPE-420

三相电源：

ZH1-A125/3-420

ZH1-A125/4-420

ZH1-A125/3+NPE-420
