50-VFE3130-4TD-02防爆型电磁阀，价格实惠
产品描述

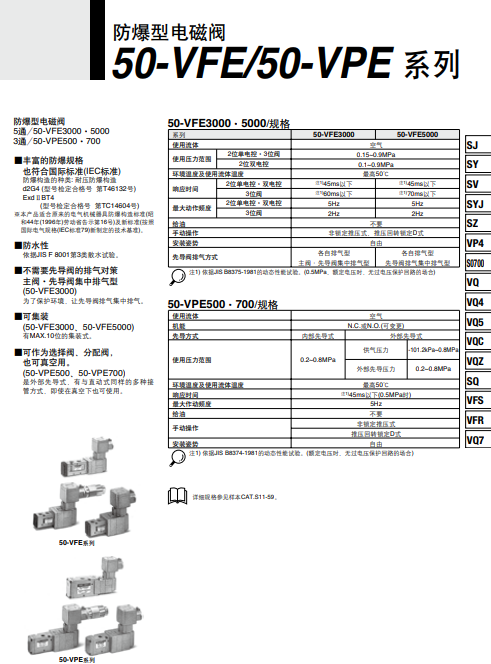

50-VFE3000/5000 系列 防爆电磁阀
Exd II BT4 (TIIS品)
防水性：IPX6试验合格
不需要对先导阀进行排气处理
(主阀及先导阀集中排气型［50-VFE3000］)
集装式化可能(50-VEF)
可作为选择阀、分流阀使用，可真空用
集装式型号：50-VV5FE3，50-VV5FE5
字段描述 字段取值 取值描述
阀体大小 3 50-VFE3000
组件符号 1 单控式
阀体形式 3 直接配管型(30型集装用)
主体可选项 0 标准品
额定电压 4 AC220V 50/60Hz
外部导线引入方式 T 电线管耐压螺纹结合式引入方式
手动操作 D 压下回转锁定式(旋具操作型)
接管口径 02 Rc(PT)1/4
可选项 - 无
| 5通电磁阀 VQ5000 | |
| 间隙密封／弹性密封 | |
 | 系列/CAD流量特性适合缸径消耗功率 (W)2/4→3/5 (A/B→R1/R2)C[dm3/(s·bar)]bCvVQ5000 170.314.7φ1601.00.5 (带省电回路)特长可以对应防尘、防喷流型(相当于IP65)。多种集中配线方式。 |
| 5通电磁阀 VQC | |
| 间隙密封／弹性密封 | |
 | 系列/CAD流量特性适合缸径消耗功率 (W)4/2→5/3 (A/B→R1/R2)C[dm3/(s·bar)]bCvVQC1000 1.00.300.25φ401.00.5 (带省电回路)VQC2000 3.20.300.80φ63VQC.0φ100特长可以对应IP67防护等级。采用插座连接集装式，使增连和规格变更简单方便。采用单电控及管接头全部安装配置于一面，其它三面自由的省空间设计。通过无螺钉、单夹紧结构使得便于改装。(VQC1000/2000)多种集中配线方式。4位双3通阀。 |
| 5通电磁阀 VQZ | |
| 间隙密封／弹性密封 | |
 | 系列/CAD流量特性适合缸径消耗功率 (W)4/2→5/3 (A/B→EA/EB)C[dm3/(s·bar)]bCvVQZ1000 1.30.240.32φ630.35 (标准型)0.9(高压型、高速应答型)VQZ2000 2.30.290.53φ80VQZ3000 4.60.261.2φ100特长可以混合安装3通、5通集装阀。可以安装铝制一体型集装式、DIN导轨型。 |
| 5通电磁阀 SQ | |
| 间隙密封／弹性密封 | |
 | 系列/CAD流量特性适合缸径消耗功率 (W)4/2→5/3 (A/B→R1/R2)C[dm3/(s·bar)]bCvSQ1000 0.800.200.19φ321.00.5 (带省电回路)SQ2000 3.10.180.71φ63特长阀与集装板可以盒式化，便于在DIN导轨上增减连接。由于采用集装式安装型，无需拆开集装板，通过一枚螺钉就可以实现阀的安装和替换。快换管接头更换方便。具有4位双3通阀的规格。无需拆开集装板就能够安装背压防止阀等多种可选组件。 |
| 5通电磁阀 VFS | |
| 间隙密封 | |
 | 系列/CAD流量特性适合缸径消耗功率 (W)4/2→5/3 (A/B→R1/R2)C[dm3/(s·bar)]bCvVFS1000 1.80.190.40φ501.8VFS2000 3.50.320.85φ63VFS3000 6.80.121.6φ80VFS.1φ140VFS5000 200.134.7φ160VFS6000 380.109.0φ200特长主阀采用间隙密封方式。多种尺寸的扩展品种。用于驱动中、大型缸。多种集装式可选组件。可以对应(VFS2000/3000/4000底板配管型)控制单元。 |
| 5通电磁阀 VFR | |
| 弹性密封 | |
 | 系列/CAD流量特性适合缸径消耗功率 (W)4/2→5/3 (A/B→EA/EB)C[dm3/(s·bar)]bCvVFR2000 3.00.270.7φ631.8VFR3000 8.70.382.2φ100VFRφ125VFR5000 250.216.2φ140VFR6000 410.179.7φ200特长主阀采用弹性密封方式。多种尺寸的扩展品种。用于驱动中、大型缸。 |
| 5通电磁阀／符合ISO标准 VQ | |
| 间隙密封／弹性密封 | |
 | 系列/CAD流量特性适合缸径消耗功率 (W)4/2→5/3 (A/B→EA/EB)C[dm3/(s·bar)]bCvVQ7-6 6.00.111.4φ1001.0VQ7-8 130.273.3φ140特长符合ISO标准阀。 |
| 对应于本质安全防爆系统 5通电磁阀 51-SY | |
| 弹性密封 | |
 | 系列流量特性消耗功率 (W)4/2→5/3 (A/B→EA/EB)C[dm3/(s•bar)]bCv51-SY5000 2.80.290.660.5251-SY7000 4.10.291.051-SY9000 9.60.432.6特长符合国际规格 (IEC规格79) 。有3种接口可供选择：L形插座式，带盖L形插座式，端子台式。5种阻挡层可供选择。 |
| 防爆型 3、5通电磁阀 50-VFE/50-VPE | |
| 弹性密封 | |
 | 系列有效截面积mm2 (Cv)消耗功率 (W)50-VFE3000 5通18 (1.0)3.550-VFE5000 45 (2.5)50-VPE500 3通41.4 (2.3)50-VPE700 72 (4)特长防爆规格符合国际标准(IEC标准)。防水性：符合JISF8001第3种散水试验。无需考虑先导阀排气设备。(主阀、先导阀共同排气型［50-VFE3000］)可以集装化(50-VEF)可作为选择阀、分流阀使用，也可用于真空环境。 (50-VPE) |
同款型号表
产品型号表
50-VFE3130-6T-01
50-VFE3140-1T
50-VFE3130-5T-01
50-VFE3140-3T-02
50-VFE3140-4T
50-VV5FE3-30-06
50-VV5FE3-30-10
50-VV5FE5-20-03
50-VV5FE5-20-04
50-VV5FE5-20-05
50-VFE3230-3T-02
50-VFE3230-4T-02
50-VFE3230-4TD-02
50-VFE3130-5T-02
50-VFE3140-3T
50-VFE5220-3T-03
50-VFE5220-3TD-02
50-VFE5220-4E1-02
50-VFE5220-4T-02
50-VFE5220-4T-03
50-VFE5220-4TD-02
50-VFE5220-4TD-03
50-VFE3130-5E2-02
50-VFE3130-5T-02-F
50-VFE3130-5TD-01
50-VFE3130-5TD-02
50-VFE3130-5TD-02-F
