深圳柔性探头CPH9012
一、深圳柔性探头CPH9012概述

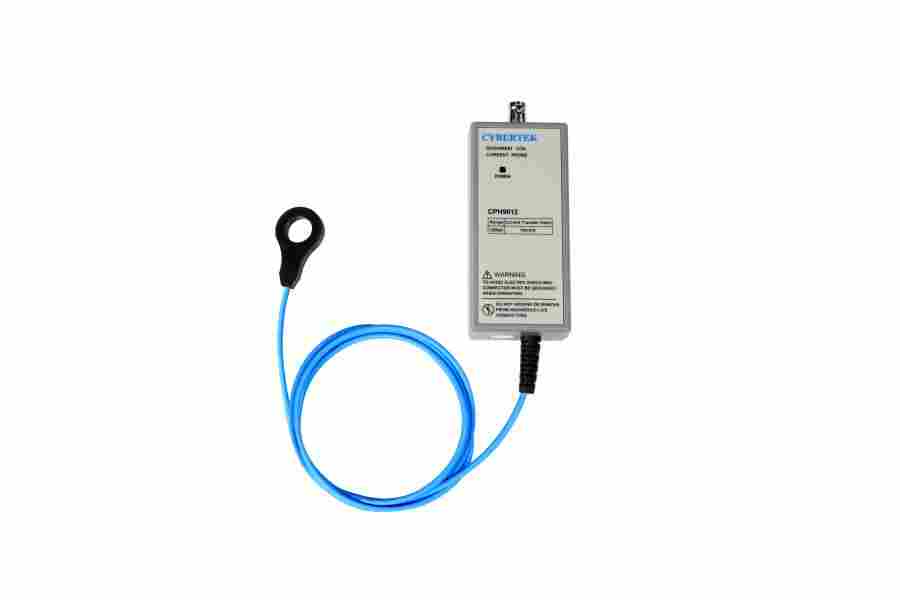

CPH9000系列罗氏线圈高频电流探头是仅测试AC电流信号的高频电流探头，具有高带宽，高精度（典型值2%）等特点。带宽高达100MHz，标准的BNC输出接口，很方便实现与示波器，数据采集器等连接，观测电流波形；USB供电接口设计，使用更加灵活方便；探头环和连接线长度可以根据客户要求定制，满足特殊场合测试要求。
二、深圳柔性探头CPH9012应用
① IGBT、MOSFET管电流测量
② 测量电流中的谐波组成
③ 检测高频正弦电流波形
④ 半导体开关的电流
⑤ 电容放电测试，纹波测量
⑥ 监测谐波、功率以及电能质量
三、电器规格
测量条件：23℃；60%RH；被测导线从探头感应环中心穿过。
|
型号 |
CPH9012 |
CPH9030 |
CPH9060 |
|
电流范围 |
120Apk |
300Apk |
600Apk |
|
量程灵敏度 |
10mV/A |
5mV/A |
2mV/A |
|
典型精度 |
±2% |
||
|
高频带宽 |
100MHz |
||
|
低频截止点(Hz) |
65 |
32 |
15 |
|
di/dt（kA/us） |
30 |
85 |
150 |
|
输出噪声 |
1.8mVrms |
||
|
输出阻抗 |
50Ω |
||
|
输出接口 |
BNC |
||
|
输出电压 |
±1.2Vpk |
±1.5Vpk |
±1.2Vpk |
|
供电方式 |
USB 5V/1A（标配适配器） |
||
