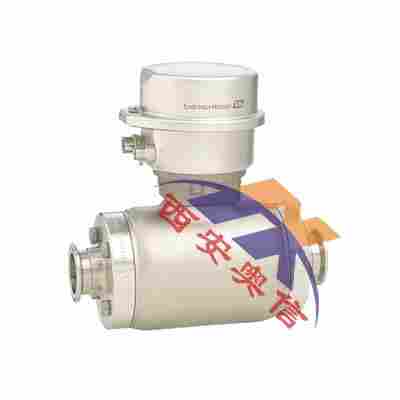

西安奥信 德国E+H卫生型电磁流量计 H500不锈钢 *多带4路输入/输出的分体式变送器

测量原理

电磁

产品标题

生命科学领域的流量计，搭配*多带4路输入/输出的分体式变送器。流量、温度和电导率多变量测量。于食品与饮料、生命科学中的严苛应用。

传感器特点

安装灵活：配备多种卫生型过程连接。节能的流量测量：管道内无其他装置，无压损。免维护：无移动部件。PFA内衬。不锈钢传感器外壳（3A、EHEDG）。

变送器特点

提供完整的过程信息和诊断信息：多种用户自行组合的I/O接口和现场总线。降低复杂性和多样性：允许用户自定义输入/输出功能。自校验：Heartbeat Technology（心跳技术）。分体式仪表*多带4路输入/输出；卫生型传感器接线盒的防护等级IP69。背光显示，触摸键操作和WLAN访问。

公称口径范围

DN 2...150 (1⁄₁₂...6⁄")

接液部件材质

内衬：PFA

电极：1.4435 (316L)、Alloy C22 2.4602 (UNS N06022)合金、钽、铂

测量变量

体积流量、温度、电导率、质量流量、校正体积流量、校正电导率

*测量误差

体积流量（标准）：±0.5 % o.r. ± 1 mm/s (0.04 in/s)

体积流量（可选）：±0.2 % o.r. ± 2 mm/s (0.08 in/s)

测量范围

0.06...600 m3/h (0.015...2 650 gal/min)

*过程压力

PN 40，Cl. 150，20K

介质温度范围

–20...+150 °C (–4...+302 °F)

环境温度范围

–40...+60 °C (–40...+140 °F)

传感器外壳材质

1.4301 (304)，耐腐蚀

传感器接线盒（标准）：铝合金AlSi10Mg涂层

传感器接线盒（可选）：1.4301 (304)、1.4409 CF3M，类同(316L)

变送器外壳材质

铝合金AlSi10Mg涂层；1.4409 (CF3M)，类同316L；聚碳酸酯

防护等级

分体式传感器（标准）：IP66/67，Type 4X

分体式传感器（可选）：IP69。分体式变送器：IP66/67, Type 4X

显示/操作

四行背光显示，触摸键操作（外部操作）

通过现场显示单元和调试软件设置

输出

4路输出：

4...-20 mA HART（有源/无源）

4...-20 mA（有源/无源）

脉冲/频率/开关量输出（有源/无源）

继电器输出

输入

状态输入

4...20 mA输入

数字通信

HART、PROFIBUS PA、FOUNDATION Fieldbus、Modbus RS485、Profinet、Ethernet/IP、OPC-UA

电源

24 VDC

100...230 VAC

100...230 VAC / 24 VDC（非危险区）

防爆

ATEX、IECEx、cCSAus、INMETRO、NEPSI、EAC

产品安全性

CE、C-tick、EAC

功能安全性

功能安全遵循IEC 61508标准，允许在IEC 61511标准规定的安全应用中使用

计量和证书

在装置上执行（符合ISO/IEC 17025标准）

Heartbeat Technology（心跳技术）符合ISO 9001:2008标准章节7.6 a的溯源校验要求（TüV）

压力和证书

PED、CRN

材料证书

3.1材料证书

卫生型和证书

EHEDG、3-A，内衬和密封圈符合FDA
