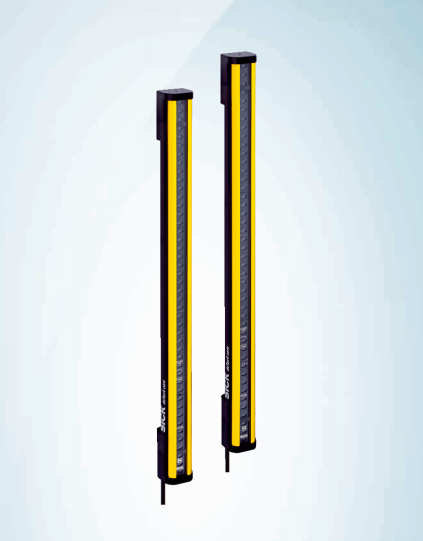

销售发射器1211514-C4C-EA21030A10000 西克SICK光栅尺
接口
系统接口 M12公插头，5 针
显示元件 LEDs
现场总线，工业网络
通过安全控制器 Flexi Soft 进行集成 CANopen, DeviceNet?, EtherCAT?, EtherNet/IP?, Modbus TCP, PROFIBUS DP,
PROFINET?1)
电气参数
防护等级 III (IEC?61140)
供电电压 UV 24?V?DC (19.2?V?... 28.8?V)
残余纹波 ≤ 10?%
功率消耗典型值 1.63?W (DC)?/ 0.82?W (DC) (取决于型号)
安全输出端 (OSSD)
输出方式 2?个 PNP 半导体，短路保护、监控交叉电路?1)
开启状态，开关电压 HIGH 24?V?DC (UV – 2.25?V?DC?... UV)
关闭状态，开关电压 LOW ≤?2?V?DC
各 OSSD 的电流负载能力 ≤?300?mA
1)?适用于在 –30?V 和 +30?V 之间范围的电压.
机械参数
维度 参见尺寸图
外壳材料 铝制挤压型材
环境参数
外壳防护等级 IP65 (IEC?60529)
IP67 (IEC?60529)
工作环境温度 –30?°C?... +55?°C
储存温度范围 –30?°C?... +70?°C
空气湿度 15?%?... 95?%, 非冷凝
抗振动 5?g, 10?Hz?... 55?Hz (IEC?60068-2-6)
抗冲击能力 10?g, 16?ms (IEC?60068-2-27)
